Forgreningsboks

Abox Pro SLK-2,5²

Produktnummer: 40247001 | Dimensjoner: 92 x 92 x 60 mm

E-nummer: 1236882

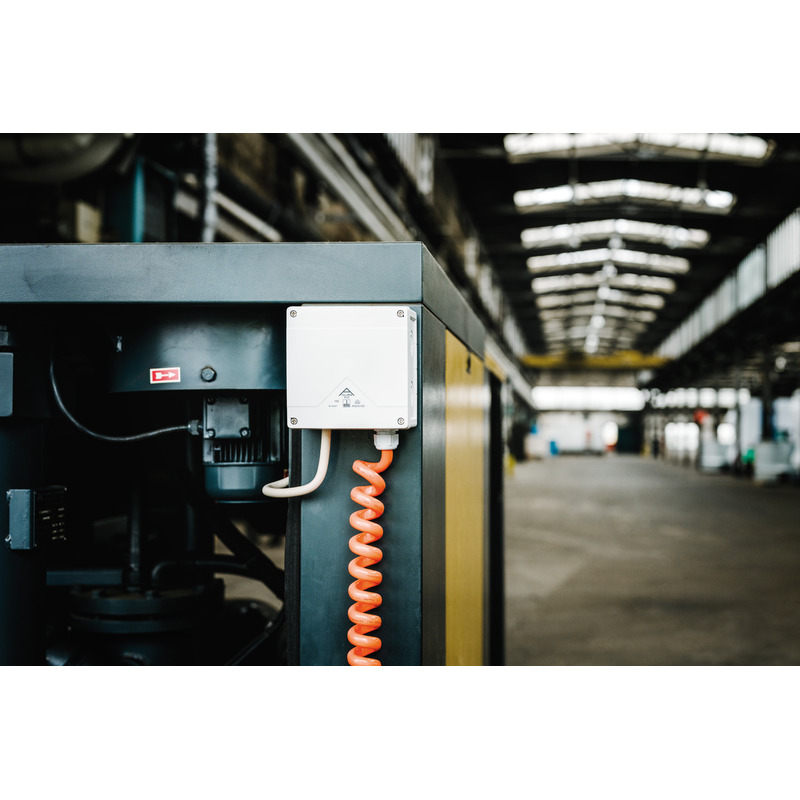

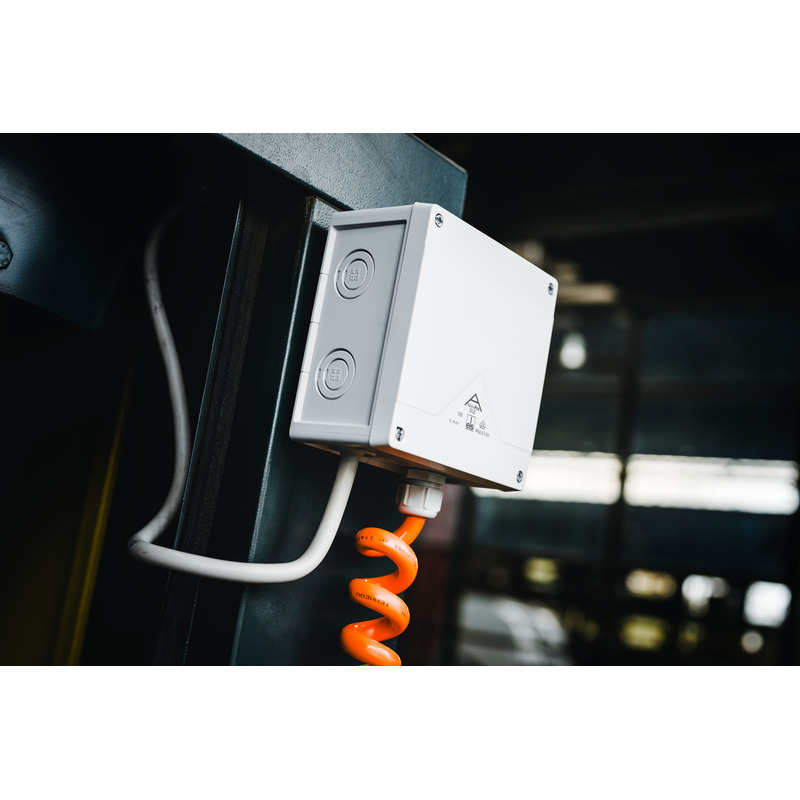

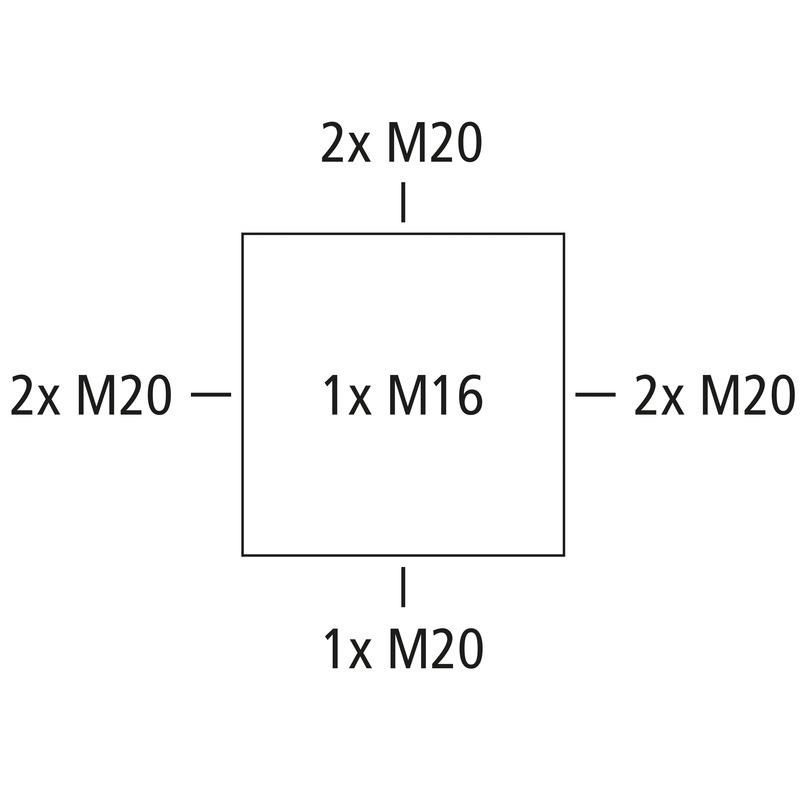

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 2,5 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M16/M20, (1 bak, 7 Side), innvendige feste-punkt, med skrufrie terminaler for installasjoner i industrimiljø og ubeskyttede uteområder

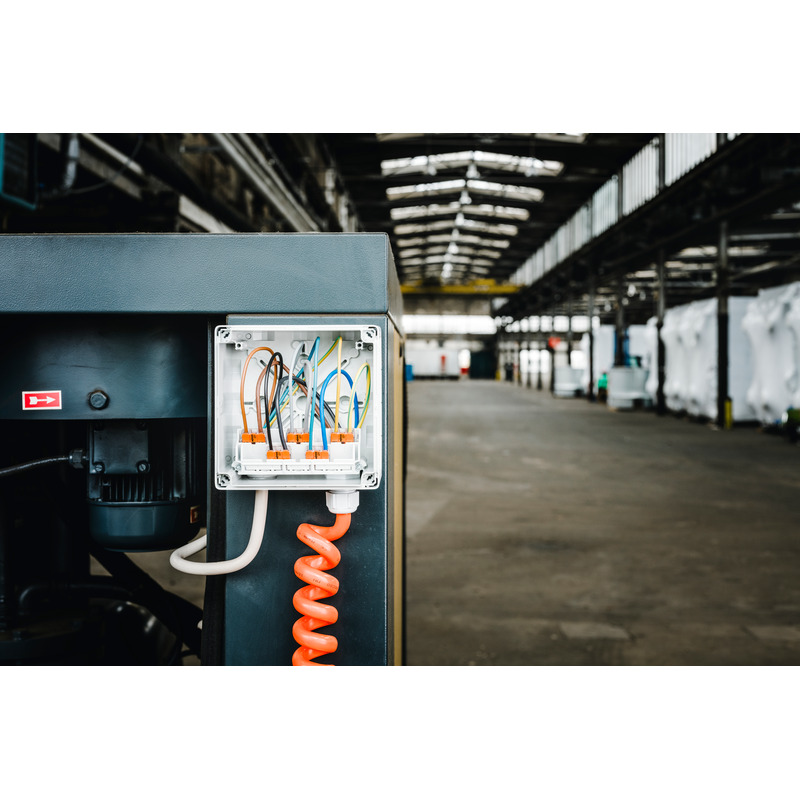

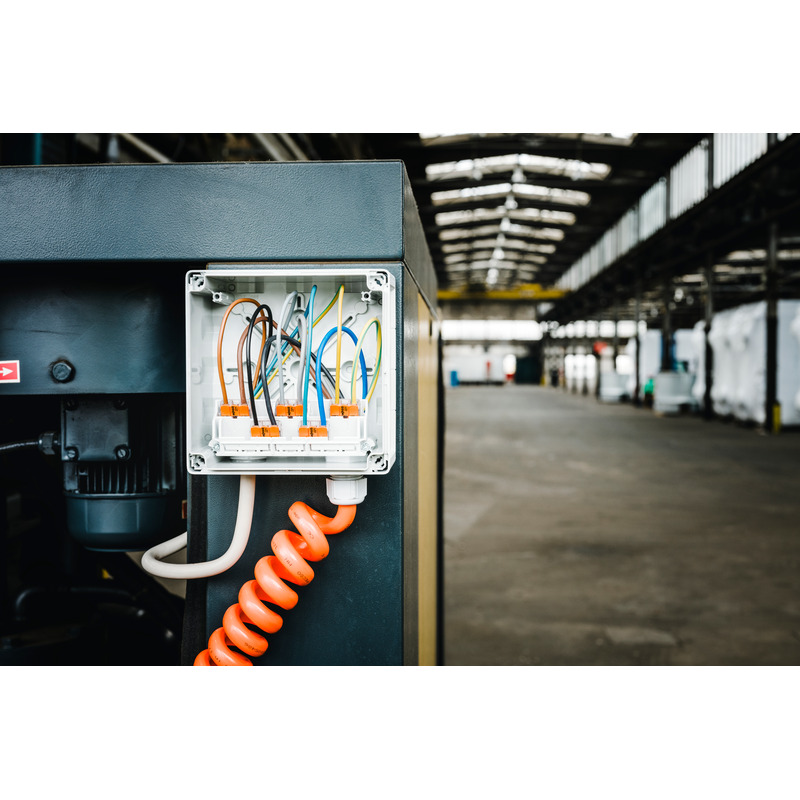

grå, I_n=24 Ampere, med 3 gulvfaste, skrueløse 3-lederklemmer, Wago 221–413 – 2,5 mm², tverrsnitt som kan klemmes per pinne: 3 × 0,2 til 2,5 mm² stiv Cu og 3× 0,14 til 2,5 mm² fleksibel Cu

Vedlagt tilbehør:
4 doble membrannipler IP66 M20 tetningsområde 7–13 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,2 mm²
maks. ledertverrsnitt	2,5 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	24 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	92 mm
Lengde	92 mm
Høyde	60 mm
Innvendig lengde	78 mm
Innvendig bredde	78 mm
Innvendig høyde	40 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902662524
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

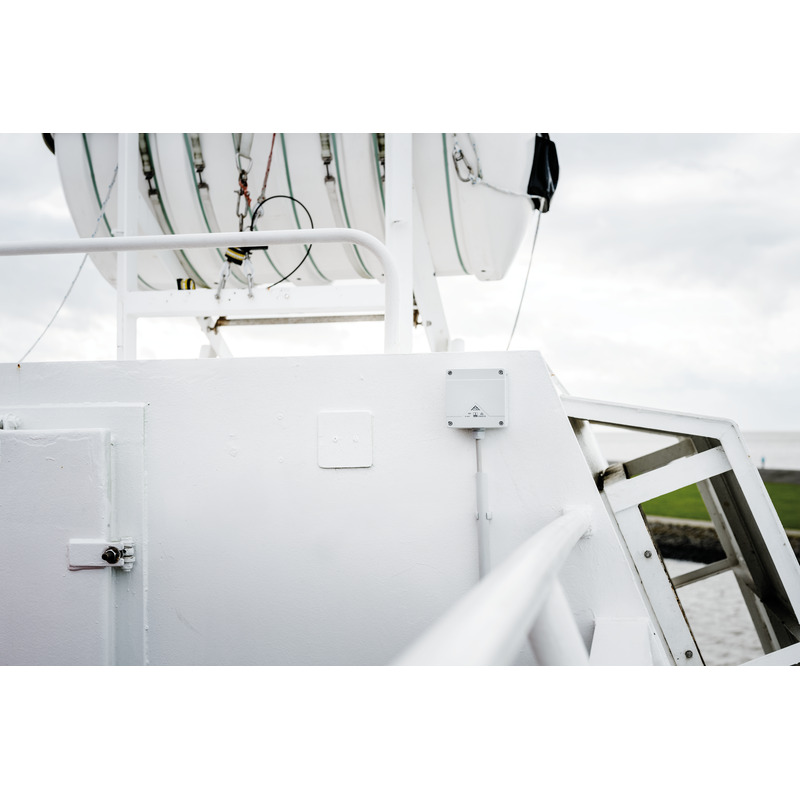

Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)
