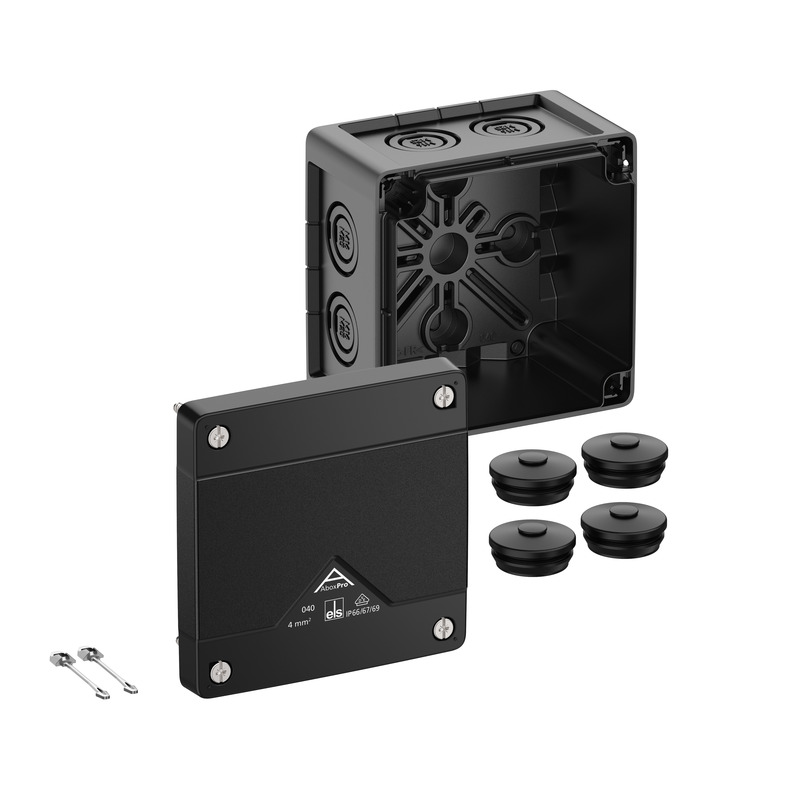

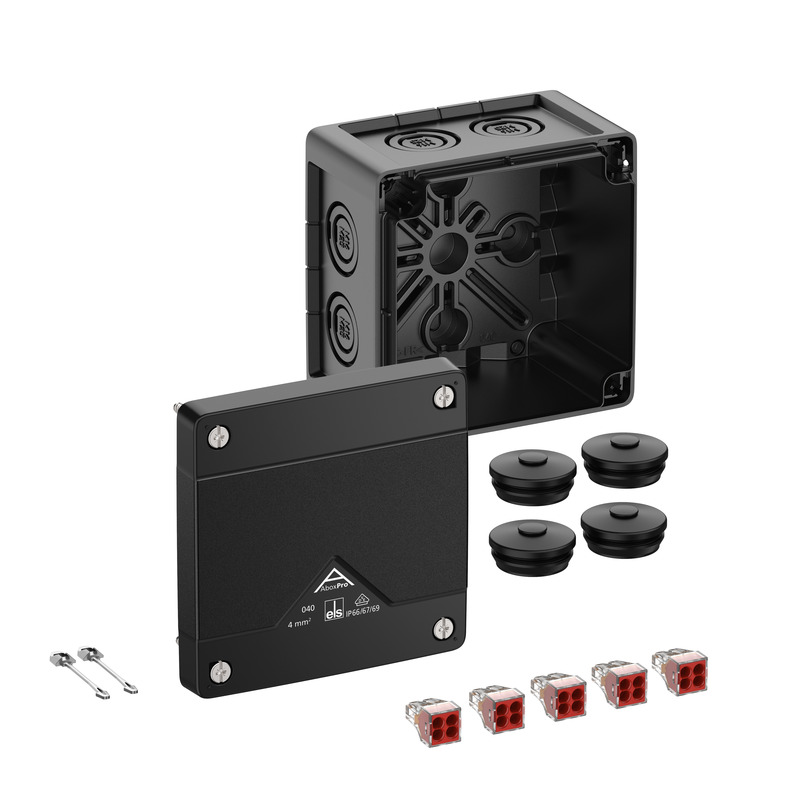

Forgreningsboks

Abox Pro 040-4²/sw

Produktnummer: 40402001 | Dimensjoner: 102 x 102 x 70 mm

E-nummer: 1236722

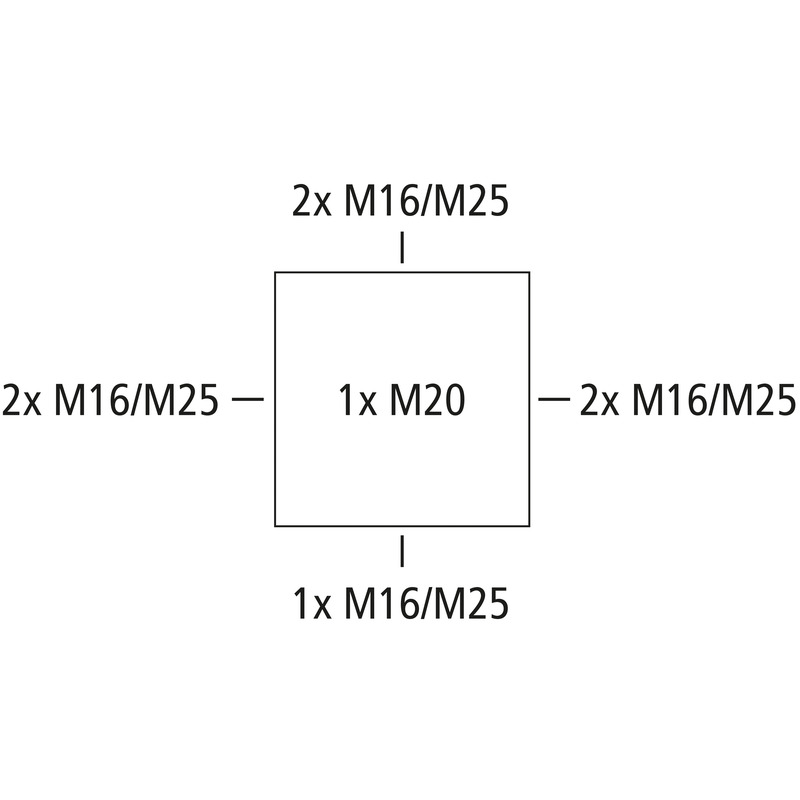

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 4 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M16/M20/M25, (1 bak, 7 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

svart, U_i=400 V AC, I_n=32 Ampere, med 5 skrueløse 4-lederklemmer, Wago 773-604, maks. nominelt tverrsnitt iht. DIN EN 60998: 4 mm², tverrsnitt som kan klemmes per pinne: 4 × 1,5–4,0 mm² stiv Cu/Al (Følg monteringsveiledningen!)

Vedlagt tilbehør:
4 doble membrannipler IP66 M25 tetningsområde 9–17 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
Nom. isolasjonsspenning DC	400 V
min. ledertverrsnitt	1,5 mm²
maks. ledertverrsnitt	4 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	32 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	svart
Farge overdel	svart

Dimensjoner

Bredde	102 mm
Lengde	102 mm
Høyde	70 mm
Innvendig lengde	88 mm
Innvendig bredde	88 mm
Innvendig høyde	50 mm
Vekt	0.23 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	60 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902664900
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (3 MB)
Dimensjonell tegning	dwg (4 MB)
Dimensjonell tegning	dxf (19 MB)

Sertifikat

CE Erklæring DE/EN/FR	pdf (139 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (496 KB)
UKCA Erklæring EN	pdf (166 KB)
DNV Sertifikat EN	pdf (198 KB)

Tilbehør

Kabelskruforbindelse KVR M16-MGM/sw

Dimensjoner : 22 x 22 x 31 mm
Produktnummer: 22701601

Tetningsområde 4–10 mm, gjengelengde 8 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...

Overvåkningsliste

Abox Pro 040-4²/sw

elektriske egenskaper

Farger

Dimensjoner

Materialegenskaper

mekaniske egenskaper

Betingelser i omgivelsene

Sales Information

Materiale

Sertifikater

Last ned datablad

Monteringsanvisning

Dimensjonsblad

Sertifikat

Tilbehør

Tetningsområde 4–10 mm, gjengelengde 8 mm

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm

Tetningsområde 5 - 9 mm

Tetningsområde 7 - 13 mm

Tetningsområde 9 - 17 mm

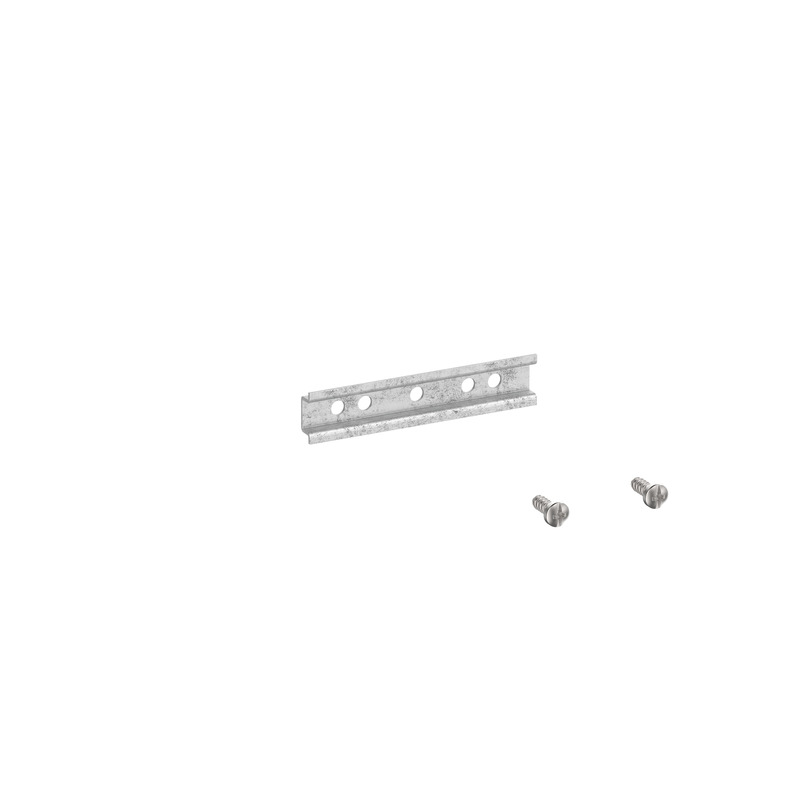

for Abox / Abox Pro 040

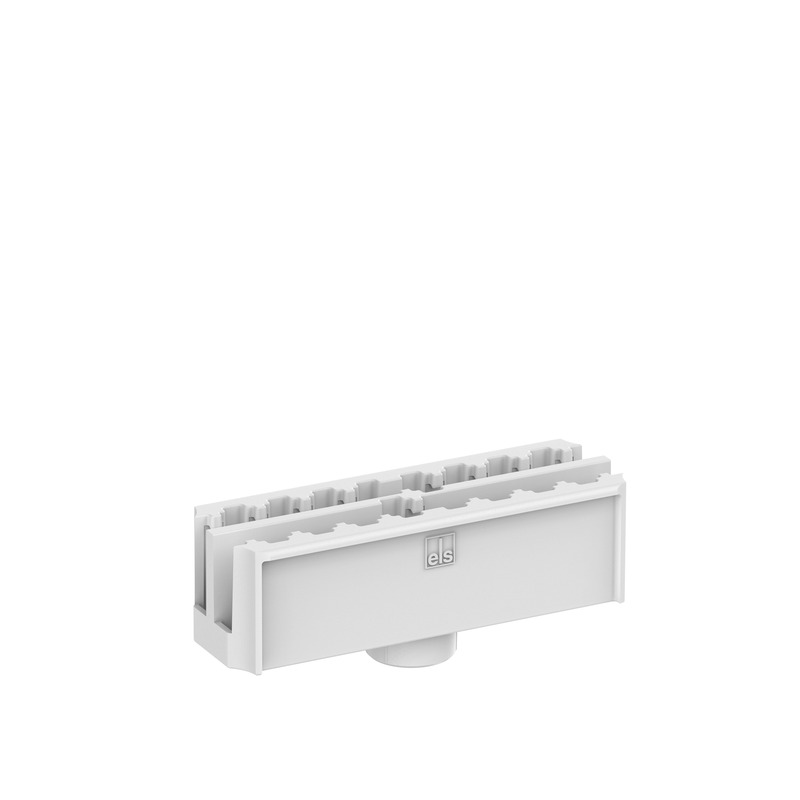

til fiksert montering av opptil 6 klemmer, Wago 2273-205 i...

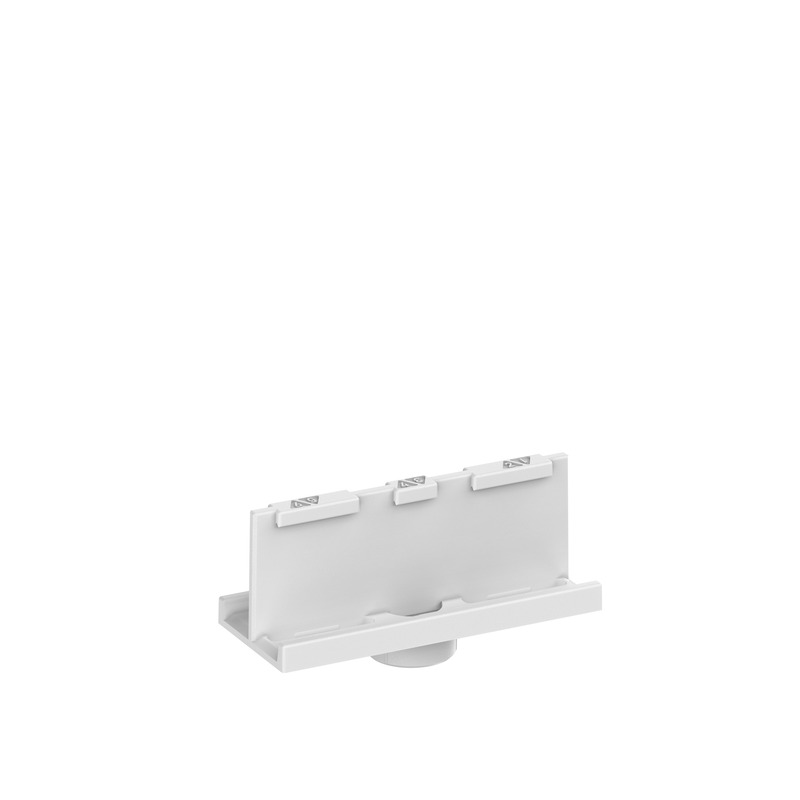

til fast montering av inntil 6 klemmer Wago 221-413 i...

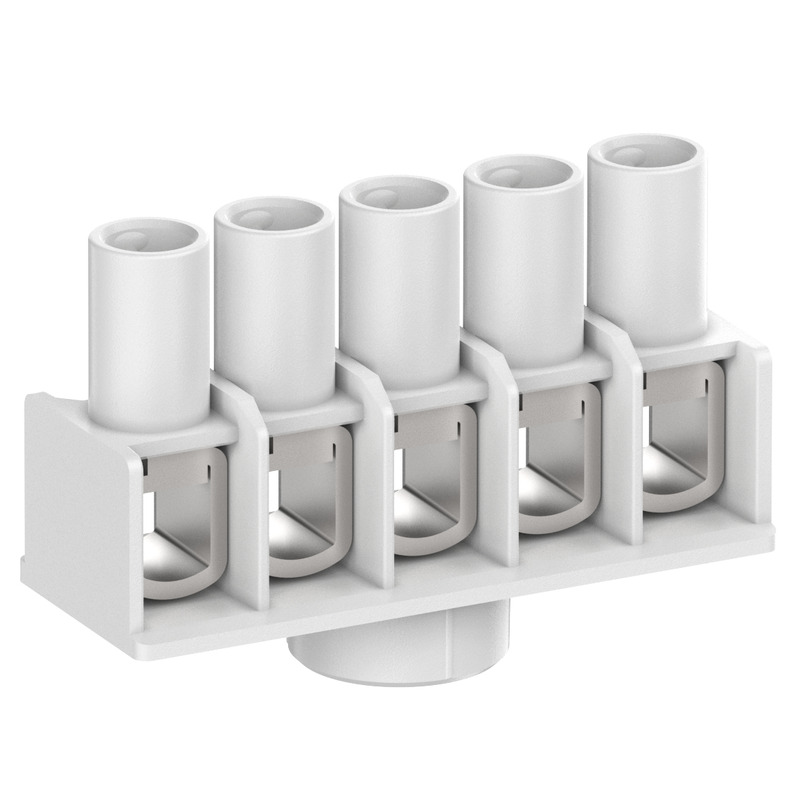

Skruklemme Abox/Abox Pro 025 og Abox/Abox Pro 040, 5-polet – 4 mm², In...

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox...

CAD-data

Din forespørsel

Anbudstekster

Lignende produkter

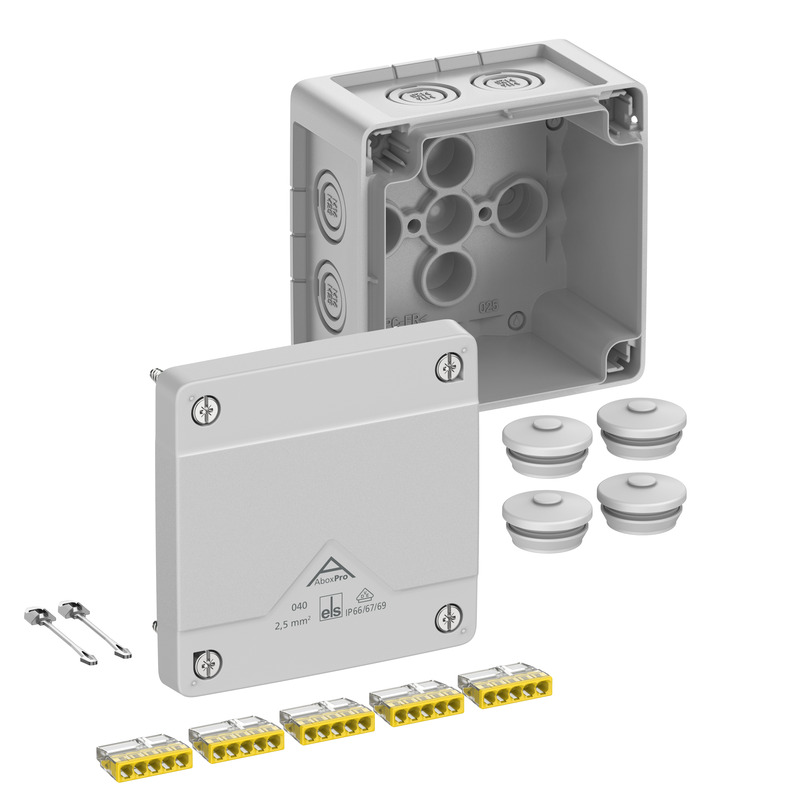

grå, Ui=450 V AC, In=24 Ampere, med 5 skrueløse 5-lederklemmer, Wago...

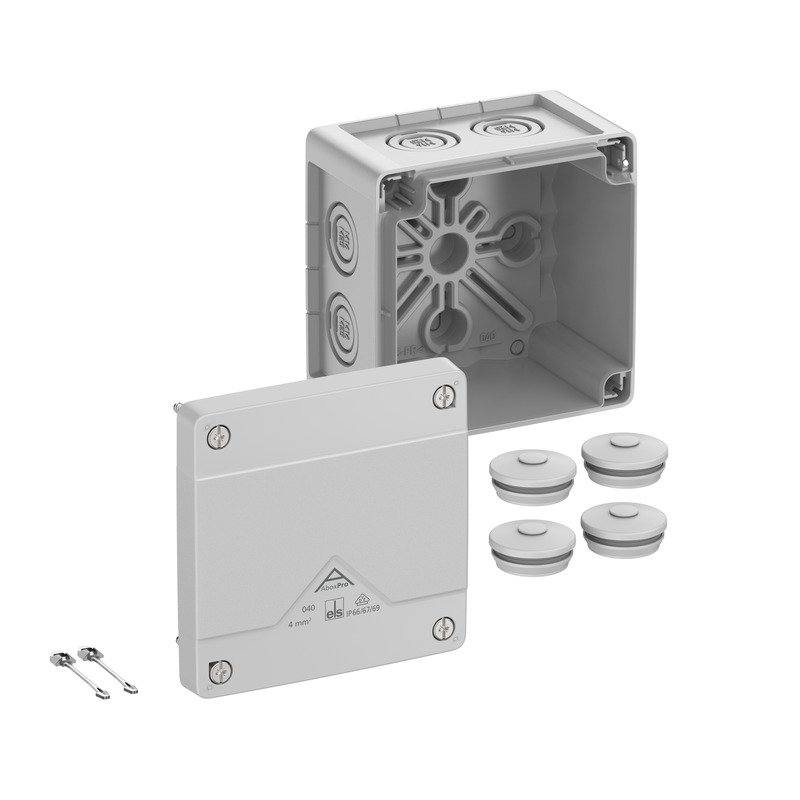

grå, Ui=1000 V AC, uten klemmer

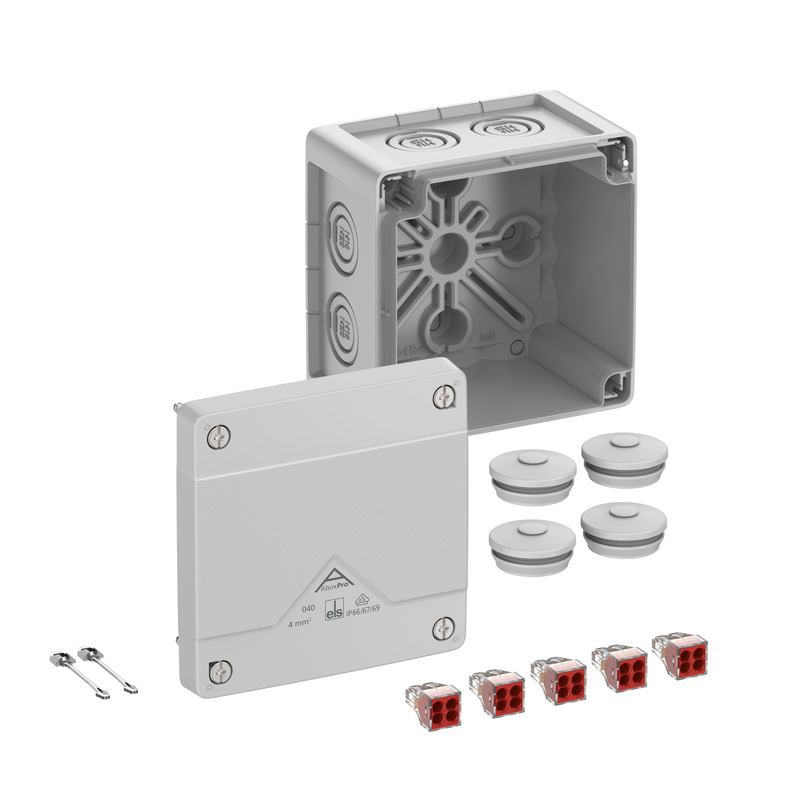

grå, Ui=400 V AC, In=32 Ampere, med 5 skrueløse 4-lederklemmer, Wago...
