Abox Pro 060-6²

Abox Pro 060-6²

Abox Pro 060-6²

Abox Pro 060-6²

Abox Pro 060-6²

Abox Pro 060-6²

Abox Pro 060-6²

Abox Pro 060-6²

Abox Pro 060-6²

Forgreningsboks

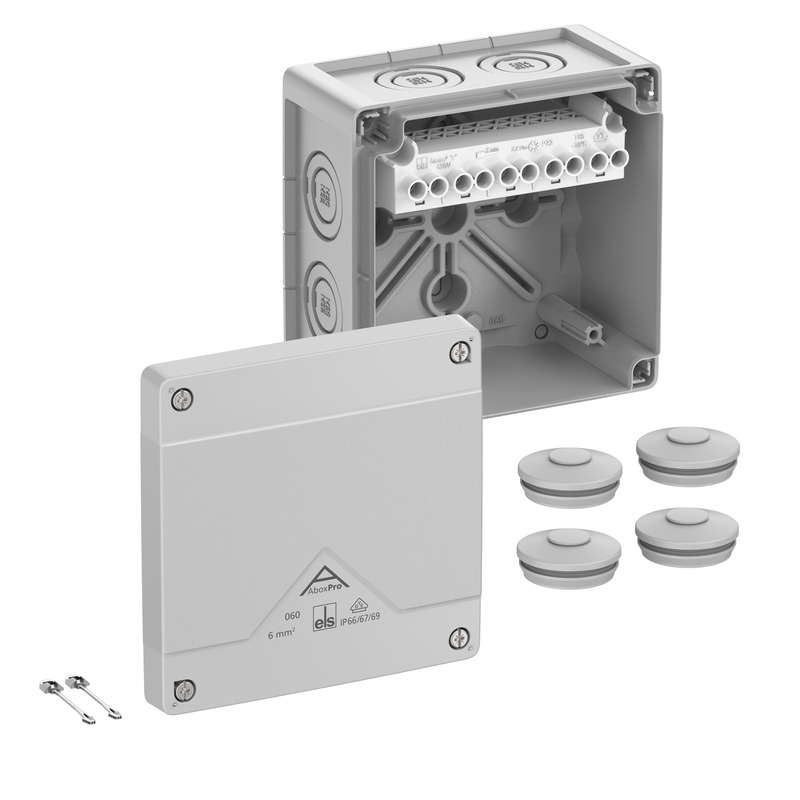

Abox Pro 060-6²

Produktnummer: 40642001 | Dimensjoner: 127 x 127 x 75 mm

E-nummer: 1236713

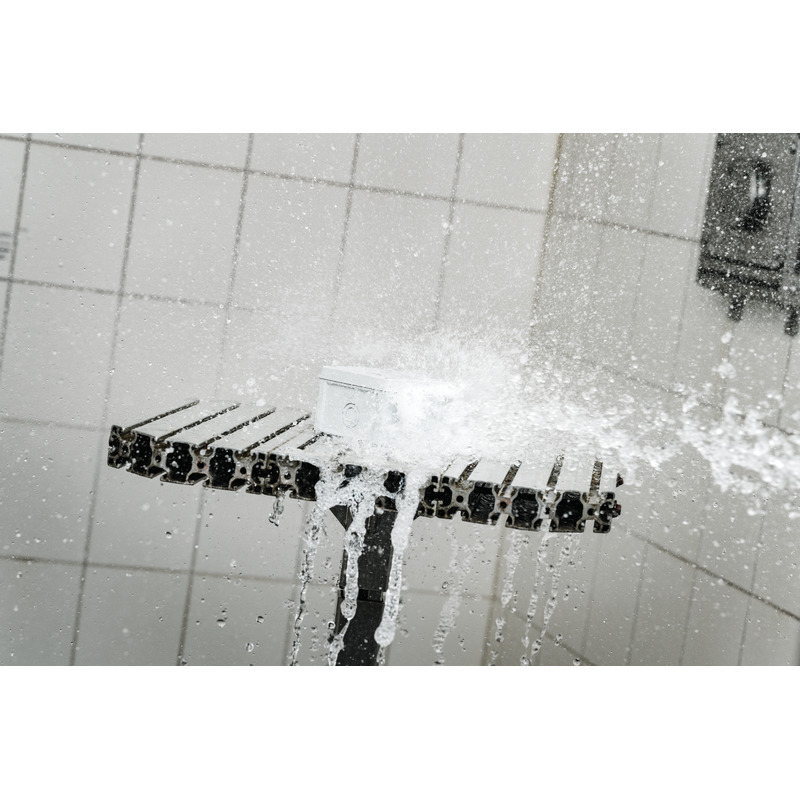

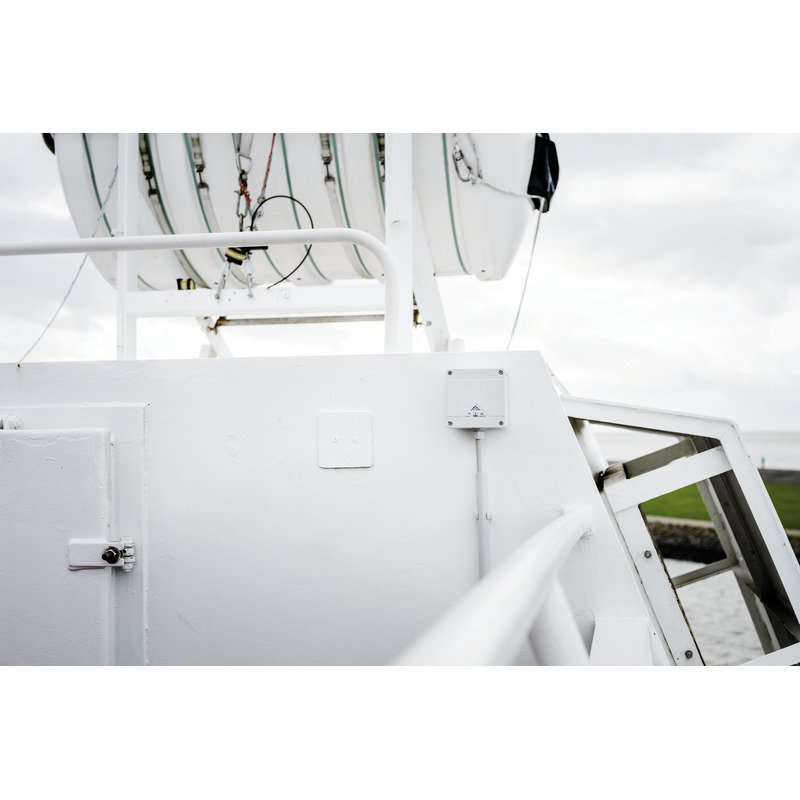

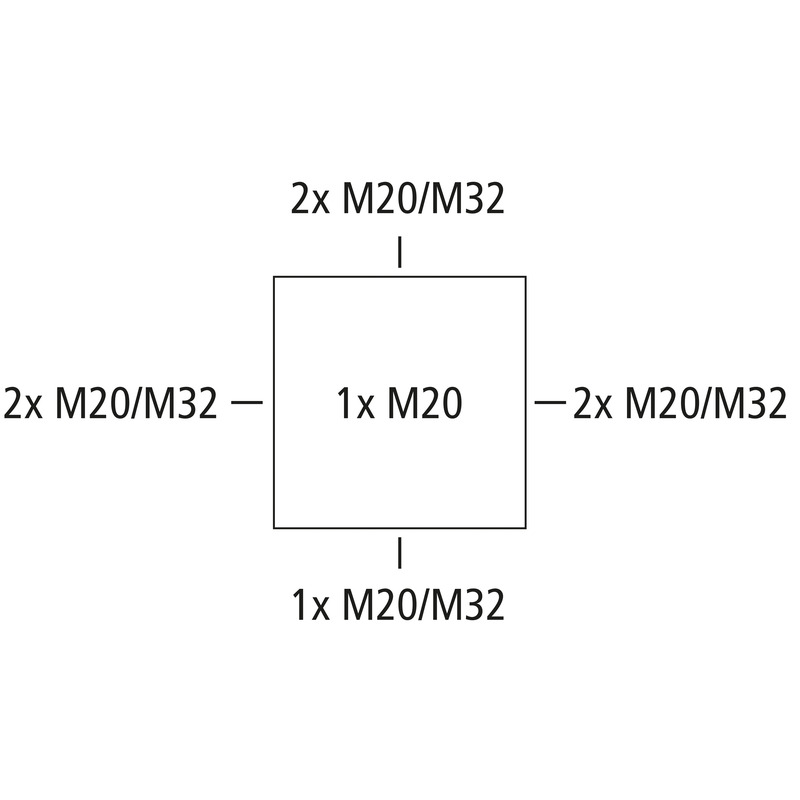

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M32, (1 bak, 7 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

grå, U_i=690 V AC, I_n=41 Ampere, med høytliggende skruklemme, 5-polet – 6 mm², tverrsnitt som kan klemmes per pinne: 4 × 1,5 mm², 4 × 2,5 mm², 4 × 4 mm², 4 × 6 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M32 tetningsområde 13–21 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	1,5 mm²
maks. ledertverrsnitt	6 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	41 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	127 mm
Lengde	127 mm
Høyde	75 mm
Innvendig lengde	113 mm
Innvendig bredde	113 mm
Innvendig høyde	55 mm
Vekt	0.3805 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902664214
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

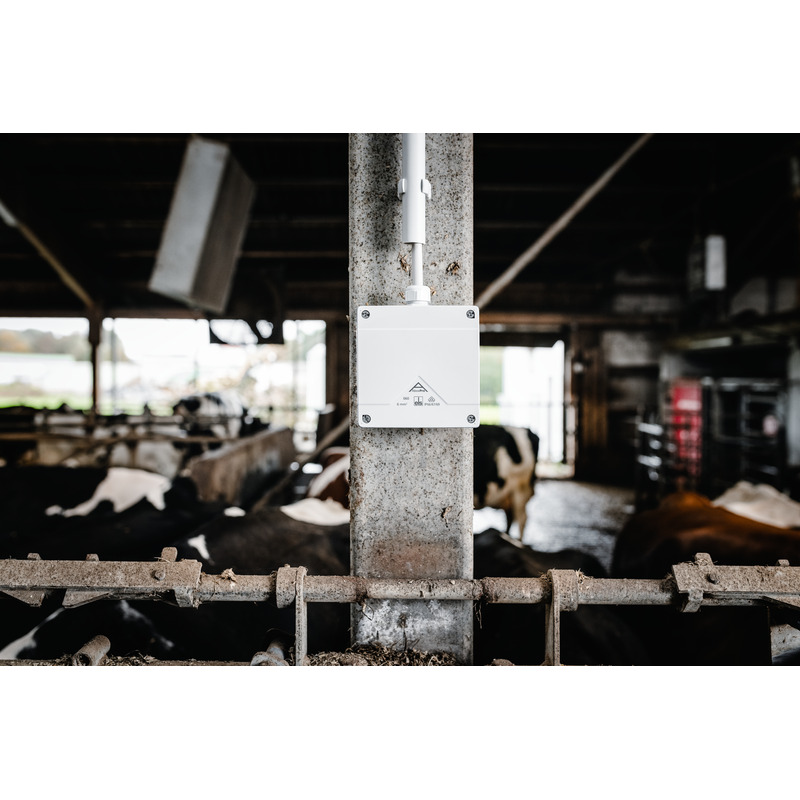

Kontrolltegn	DLG (ammoniakkresistens)

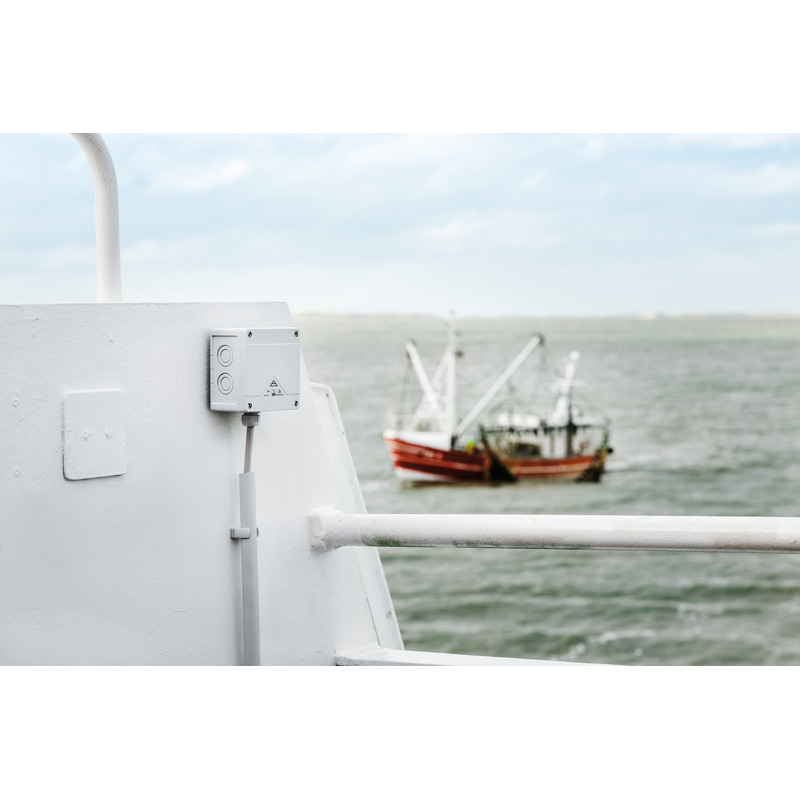

Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	dxf (26 MB)
Dimensjonell tegning	pdf (5 MB)
Dimensjonell tegning	dwg (5 MB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (496 KB)
DLG Opptak DE	pdf (1 MB)
DNV Sertifikat EN	pdf (198 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)
UKCA Erklæring EN	pdf (166 KB)

Tilbehør

Kabelskruforbindelse - KVR M20-MGM

Kabelskruforbindelse KVR M20-MGM

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001
E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Kabelskruforbindelse - KVR M20-GDB/MGM

Kabelskruforbindelse KVR M20-GDB/MGM

Dimensjoner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Kabelskruforbindelse - KVR M32-MGM

Kabelskruforbindelse KVR M32-MGM

Dimensjoner : 40 x 40 x 50 mm
Produktnummer: 22743201
E-nummer: 1243084

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

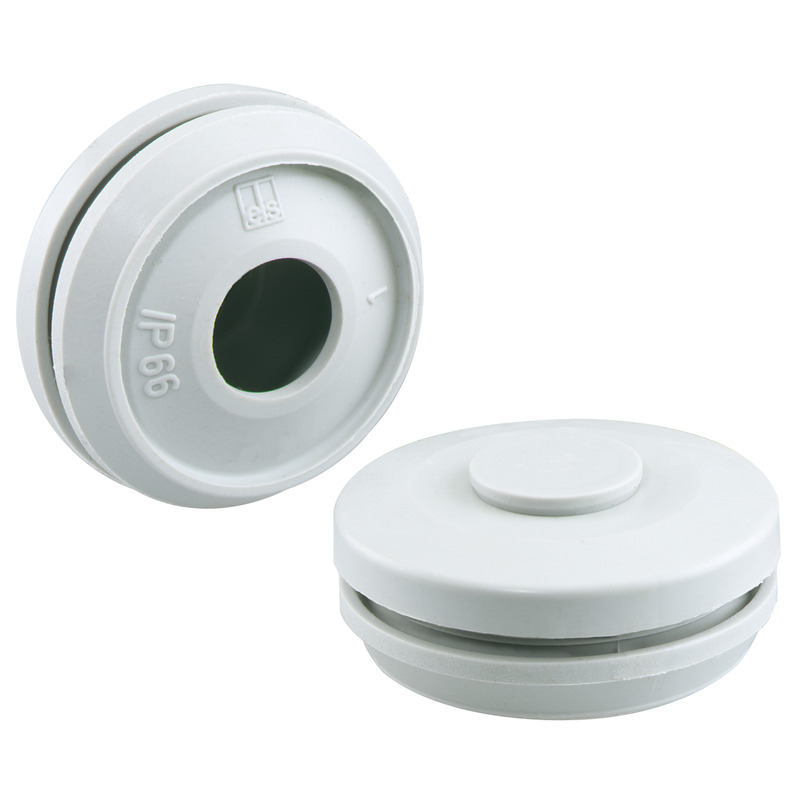

Dobbelmembranstuss - DMS M32

Dobbelmembranstuss DMS M32

Dimensjoner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1226561

Tetningsområde 13 - 21 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

Overvåkningsliste

ny

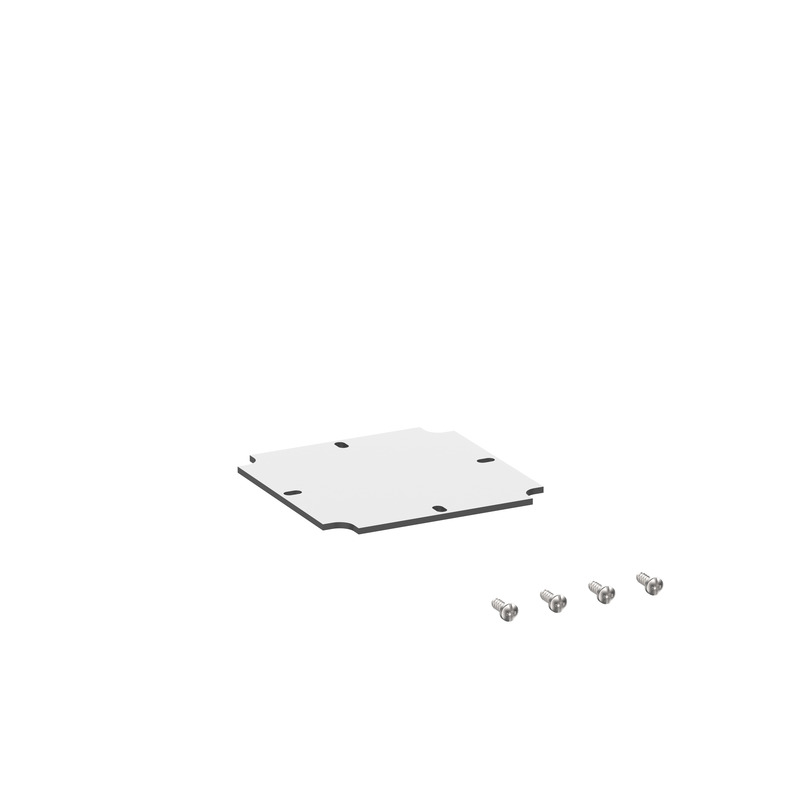

Monteringsplate - Abox MPI 060

Monteringsplate Abox MPI 060

Dimensjoner : 94 x 94 x 2,5 mm
Produktnummer: 89510601
E-nummer: 1236818

for Abox / Abox Pro 060

Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....

Overvåkningsliste

ny

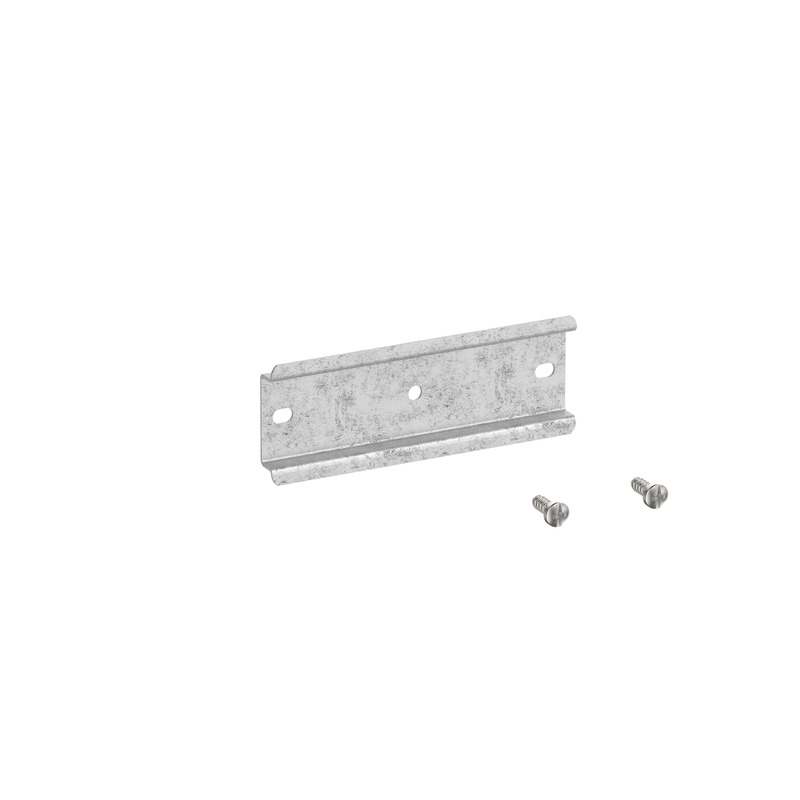

DIN-skinne - Abox 060 NS35

DIN-skinne Abox 060 NS35

Dimensjoner : 35 x 95 x 7,5 mm
Produktnummer: 89530601
E-nummer: 1236819

for Abox / Abox Pro 060

DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...

Overvåkningsliste

ny

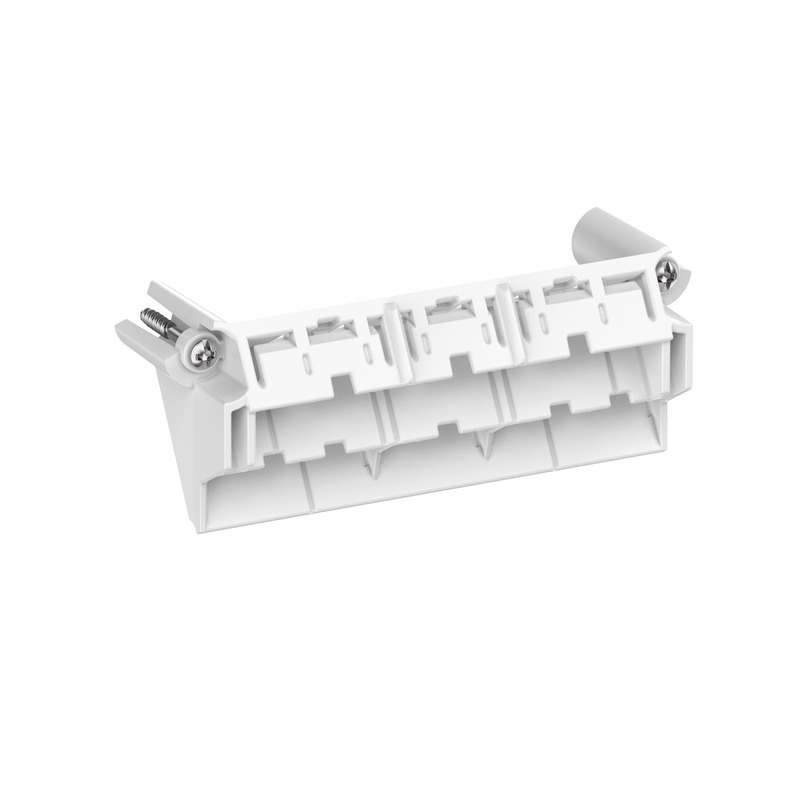

Klemmeholder - Abox 060 KH 221 4²

Klemmeholder Abox 060 KH 221 4²

Dimensjoner : 22 x 88 x 32 mm
Produktnummer: 89600401
E-nummer: 1236817

til fast montering i høyden av inntil 6 klemmer Wago 221-413 i...

Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...

Overvåkningsliste

ny

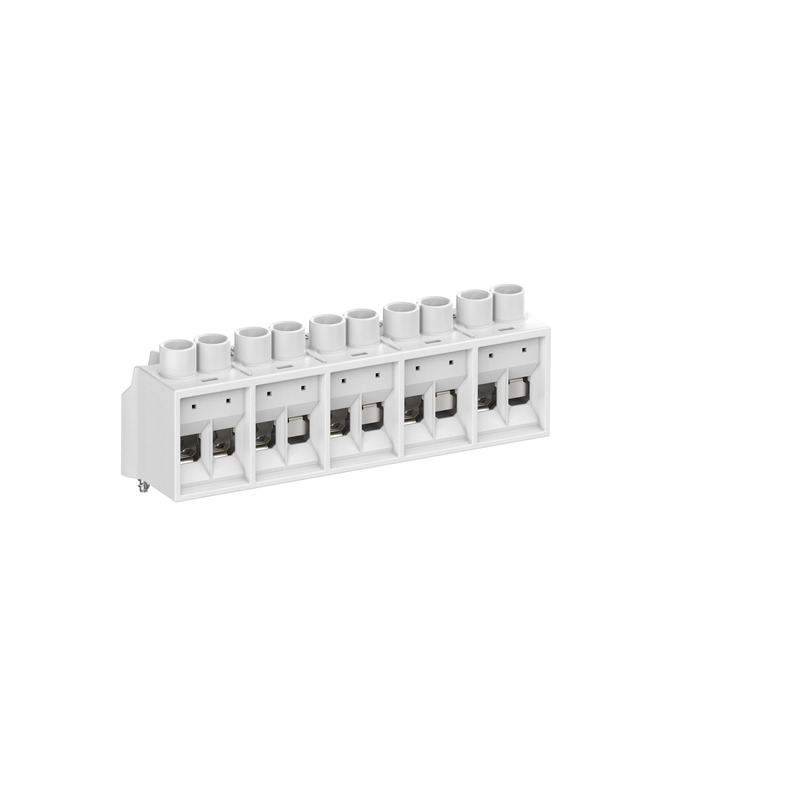

Terminalblokk - Abox 060 KLS-6²

Terminalblokk Abox 060 KLS-6²

Dimensjoner : 23 x 98 x 32 mm
Produktnummer: 89640601

Skruklemme til Abox/Abox Pro 060, 5-polet – 6 mm², I_n = 41 A, klembart...

Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...

Overvåkningsliste

ny

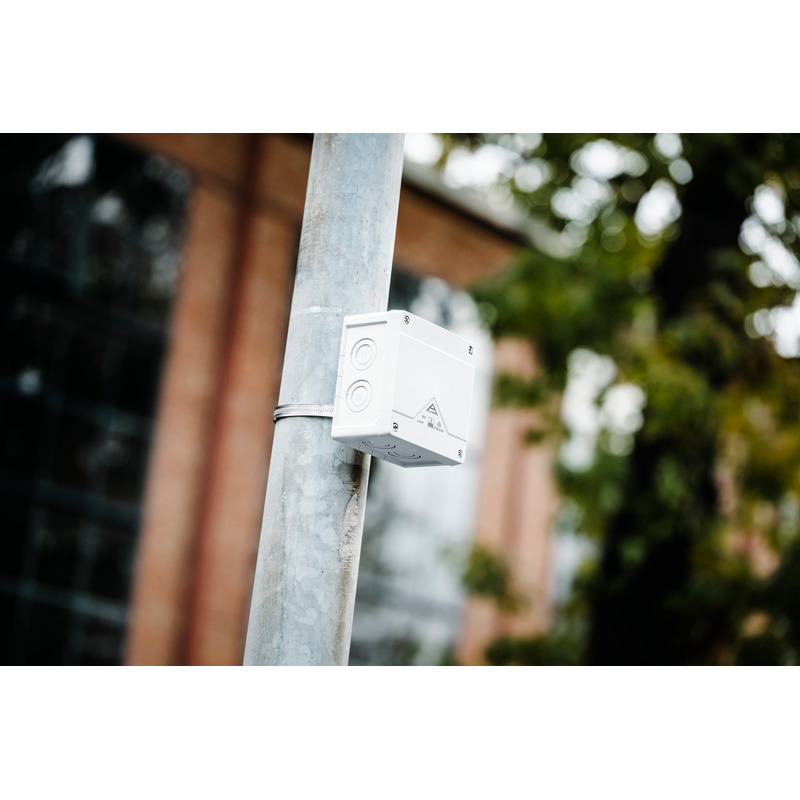

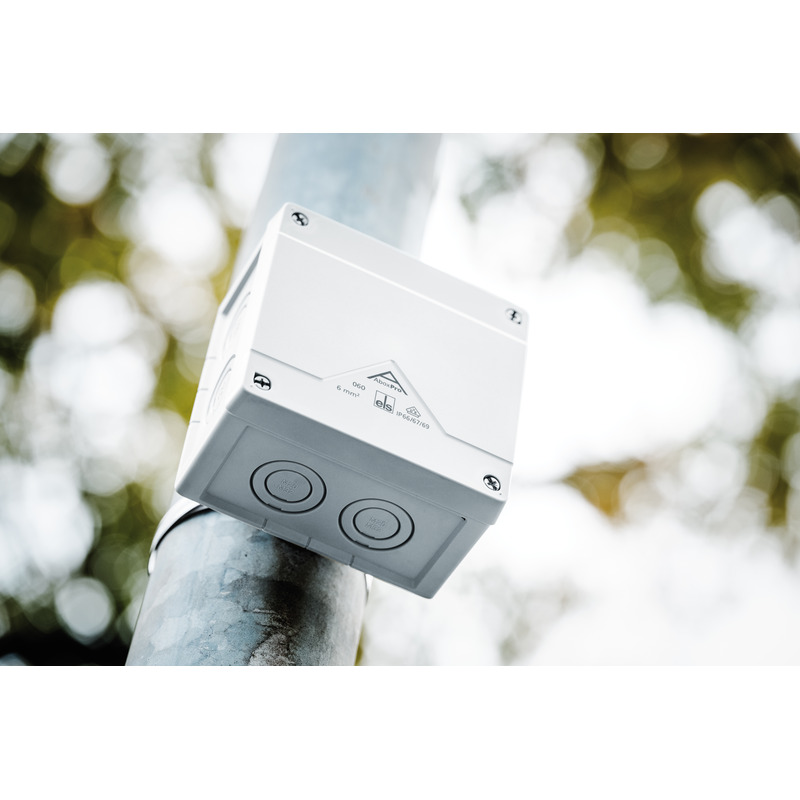

Mast-/rørfeste monteringssett - MABF 100-1

Mast-/rørfeste monteringssett MABF 100-1

Dimensjoner : 38 x 100 x 15 mm
Produktnummer: 89602001
E-nummer: 1236835

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox...

Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...

Overvåkningsliste

ny

Monteringssett - KTB 1

Monteringssett KTB 1

Dimensjoner : 17 x 30 x 14 mm
Produktnummer: 89600901

Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...

Overvåkningsliste

CAD-data

CAD-data	Last ned 3D-CAD-data

Anbudstekster

Logg inn på mySpelsberg for å laste ned anbudstekster. mySpelsberg Logg inn

Lignende produkter

ny

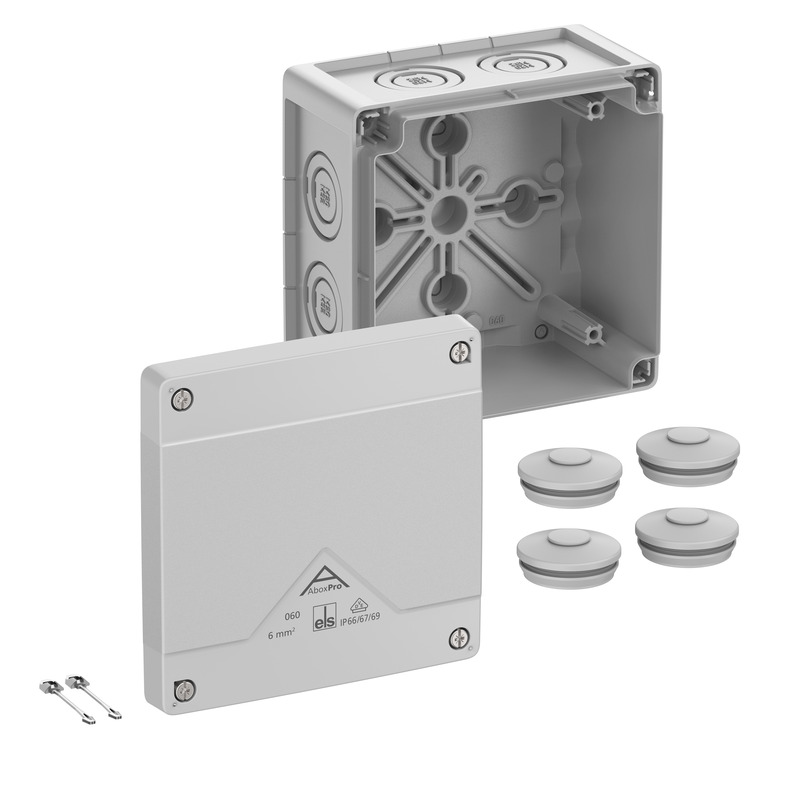

Forgreningsboks - Abox Pro 060-L

Forgreningsboks Abox Pro 060-L

Dimensjoner : 127 x 127 x 75 mm
Produktnummer: 40640001
E-nummer: 1236763

grå, U_i=1000 V AC, uten klemmer

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², Sertifisert til...

Overvåkningsliste

ny

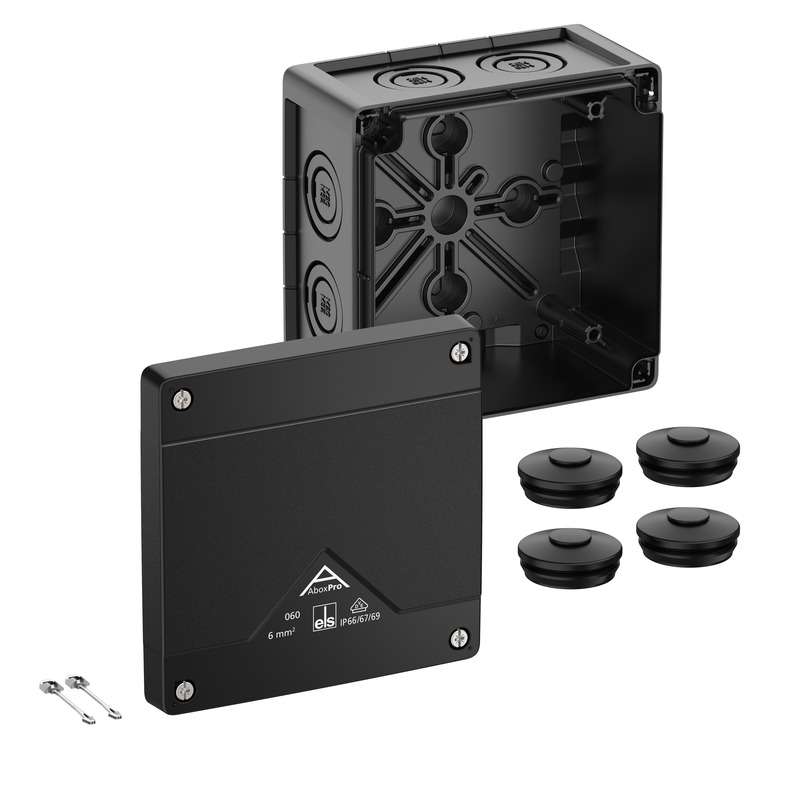

Forgreningsboks - Abox Pro 060-L/sw

Forgreningsboks Abox Pro 060-L/sw

Dimensjoner : 127 x 127 x 75 mm
Produktnummer: 40600001
E-nummer: 1236772

svart, U_i=1000 V AC, uten klemmer

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², Sertifisert til...

Overvåkningsliste

ny

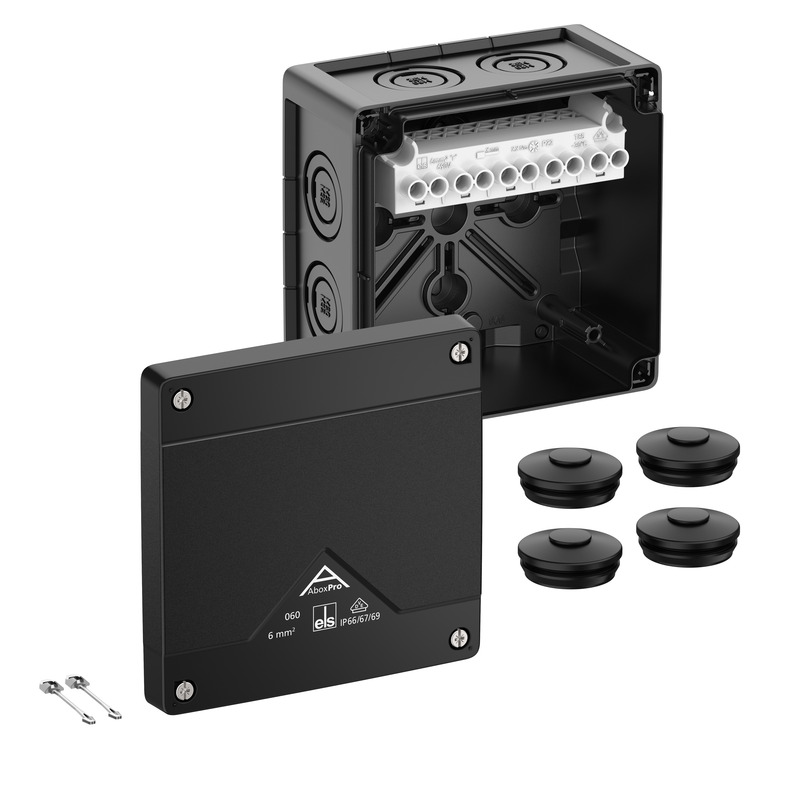

Forgreningsboks - Abox Pro 060-6²/sw
