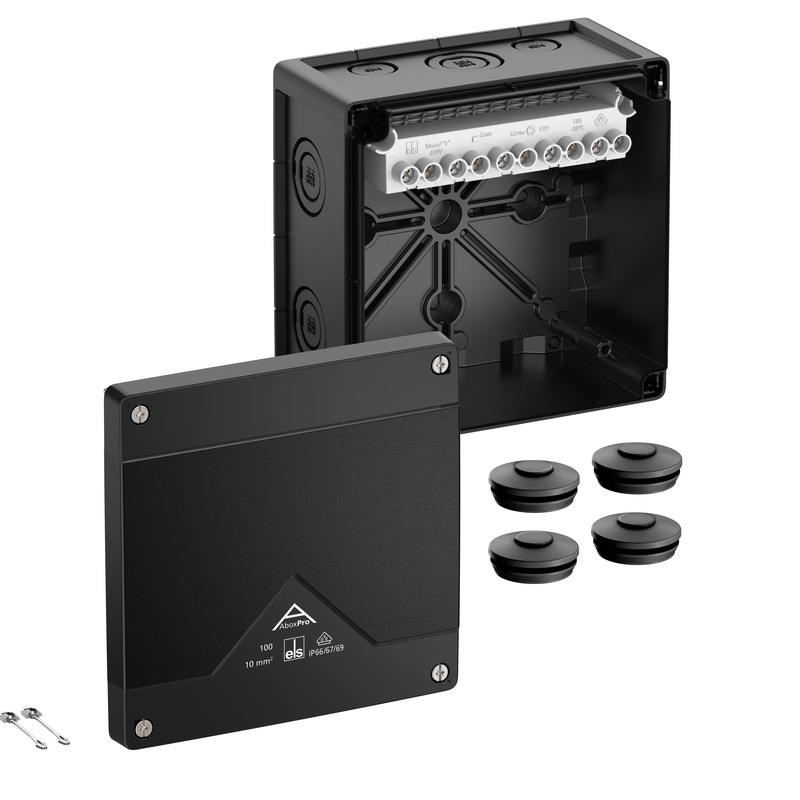

Abox Pro 100-10²/sw Abox Pro 100-10²/sw

Forgreningsboks

Abox Pro 100-10²/sw

Produktnummer: 41002001 | Dimensjoner: 152 x 152 x 85 mm

E-nummer: 1236724

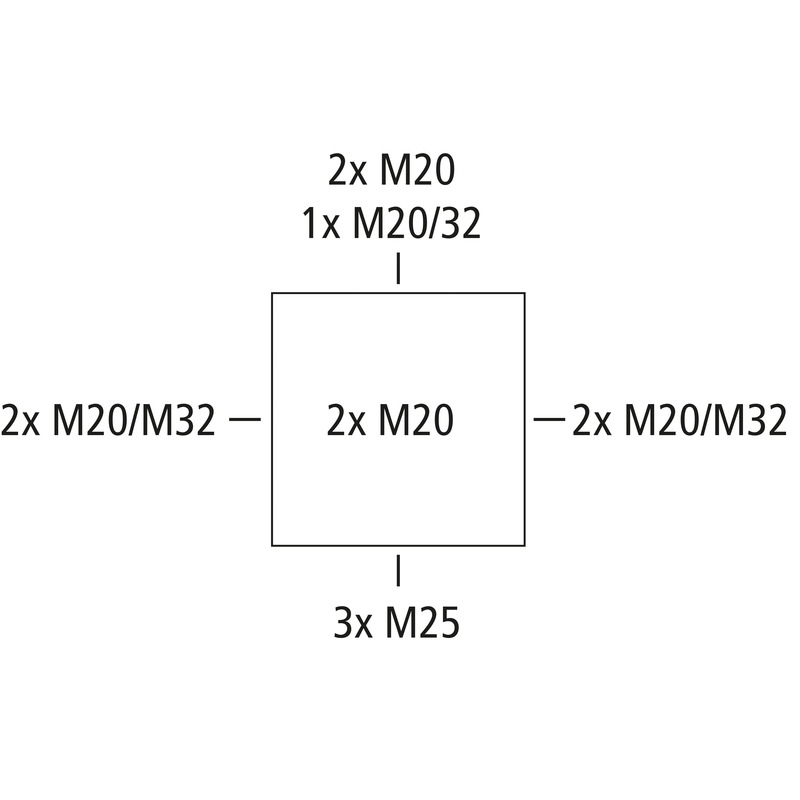

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 10 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M32, (2 bak, 10 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

svart, Ui=690 V AC, In=57 Ampere, med høytliggende skruklemme, 5-polet – 10², tverrsnitt som kan klemmes per pinne: 4 × 2,5 mm², 4 × 4 mm², 4 × 6 mm², 4 × 10 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M32 tetningsområde 13–21 mm, dekselholderavailable from May 1, 2024

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 690 V
min. ledertverrsnitt 4 mm²
maks. ledertverrsnitt 10 mm²
Beskyttelsesklasse II
Beskyttelsesart IP66/IP67/IP69
Nominell strøm 57 Ampere
Klemmetype Skruklemme
Poltall 5

Farger

Farge underdel svart
Farge overdel svart

Dimensjoner

Bredde 152 mm
Lengde 152 mm
Høyde 85 mm
Innvendig lengde 137 mm
Innvendig bredde 137 mm
Innvendig høyde 65 mm
Vekt 0.5531 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V0
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Slagfasthet IK09
kan plomberes ja
Dreiemoment for dekselskruen 1.5 Nm
Monteringstype Vegg-/takmontering
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -35 °C
Omgivelsestemparatur maks. 80 °C
Omgivelsestemparatur 24h 60 °C
Monteringssted eksponerte utendørs områder

Sales Information

EAN 4013902663972
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat
Materiale tetning Termoplastisk elastomer
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn DLG (ammoniakkresistens)
Kontrolltegn DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES pdf (5 MB)
Monteringsanvisning DE/EN pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning pdf (6 MB)
Dimensjonell tegning dwg (8 MB)
Dimensjonell tegning dxf (36 MB)

Sertifikat

UKCA Erklæring EN pdf (166 KB)
CE Erklæring DE/EN/PL pdf (141 KB)
DLG Opptak DE pdf (1 MB)
CE Erklæring DE/EN/FR pdf (139 KB)
VDE Sertifikat DE/EN pdf (496 KB)
DNV Sertifikat EN pdf (198 KB)

Tilbehør

Kabelskruforbindelse - KVR M20-MGM/sw

Kabelskruforbindelse KVR M20-MGM/sw

  • Dimensjoner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22702001
  • E-nummer: 1243096

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-GDB/MGM/sw

Kabelskruforbindelse KVR M20-GDB/MGM/sw

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 22702101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25-MGM/sw

Kabelskruforbindelse KVR M25-MGM/sw

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22702501
  • E-nummer: 1239285

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer

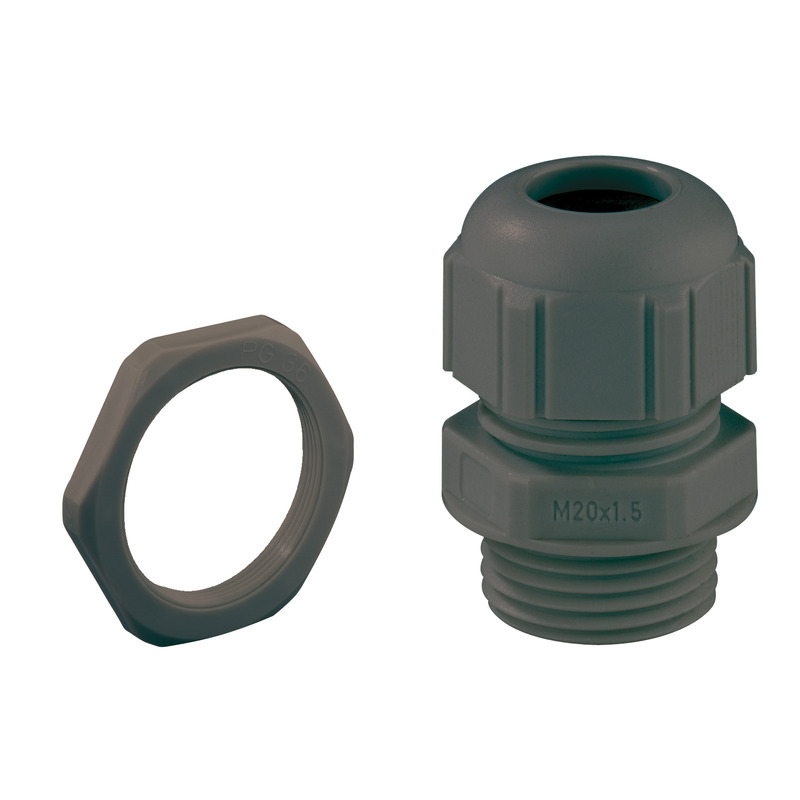

Kabelskruforbindelse - KVR M32-MGM/sw

Kabelskruforbindelse KVR M32-MGM/sw

  • Dimensjoner : 40 x 40 x 50 mm
  • Produktnummer: 22703201
  • E-nummer: 1239287

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20/sw

Dobbelmembranstuss DMS M20/sw

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26002001
  • E-nummer: 1226556

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25/sw

Dobbelmembranstuss DMS M25/sw

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26002501
  • E-nummer: 1226559

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer

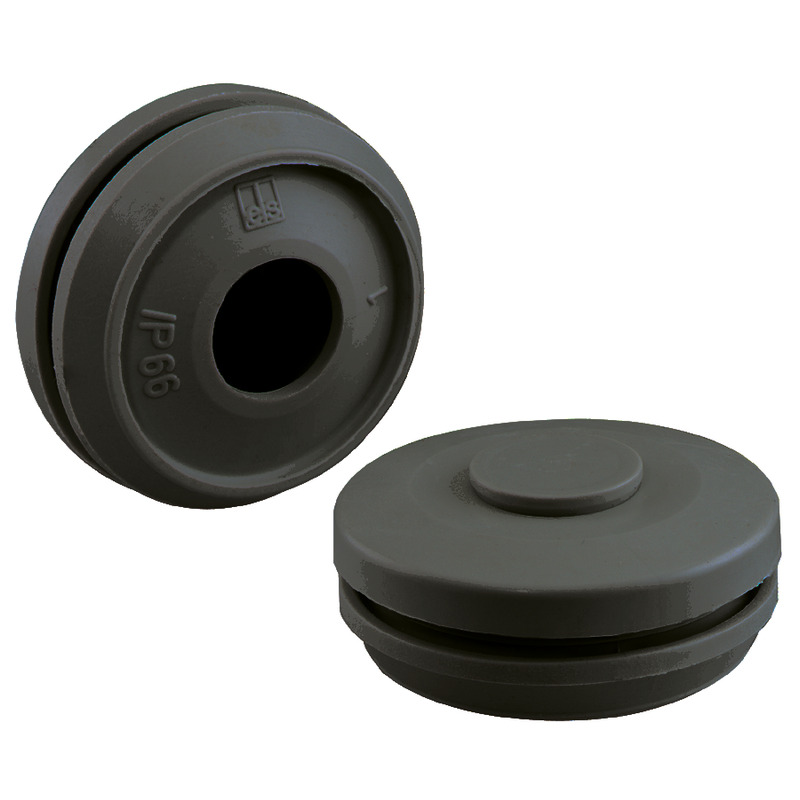

Dobbelmembranstuss - DMS M32/sw

Dobbelmembranstuss DMS M32/sw

  • Dimensjoner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26003201
  • E-nummer: 1226563

Tetningsområde 13 - 21 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer

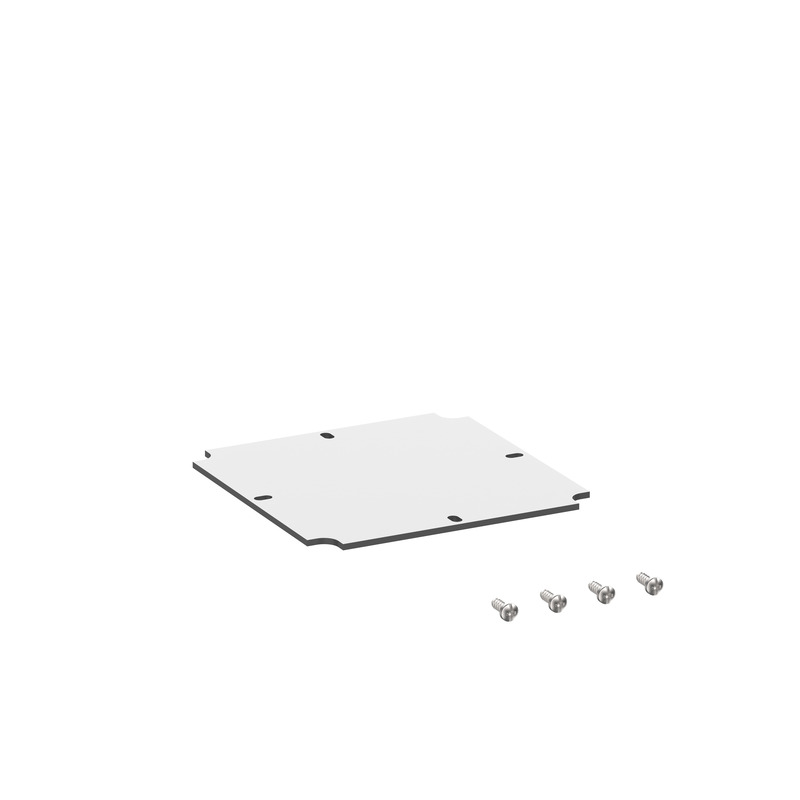

ny Monteringsplate - Abox MPI 100

Monteringsplate Abox MPI 100

  • Dimensjoner : 120 x 120 x 2,5 mm
  • Produktnummer: 89511001
  • E-nummer: 1236822

for Abox / Abox Pro 100



Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....



Overvåkningsliste
Detaljer

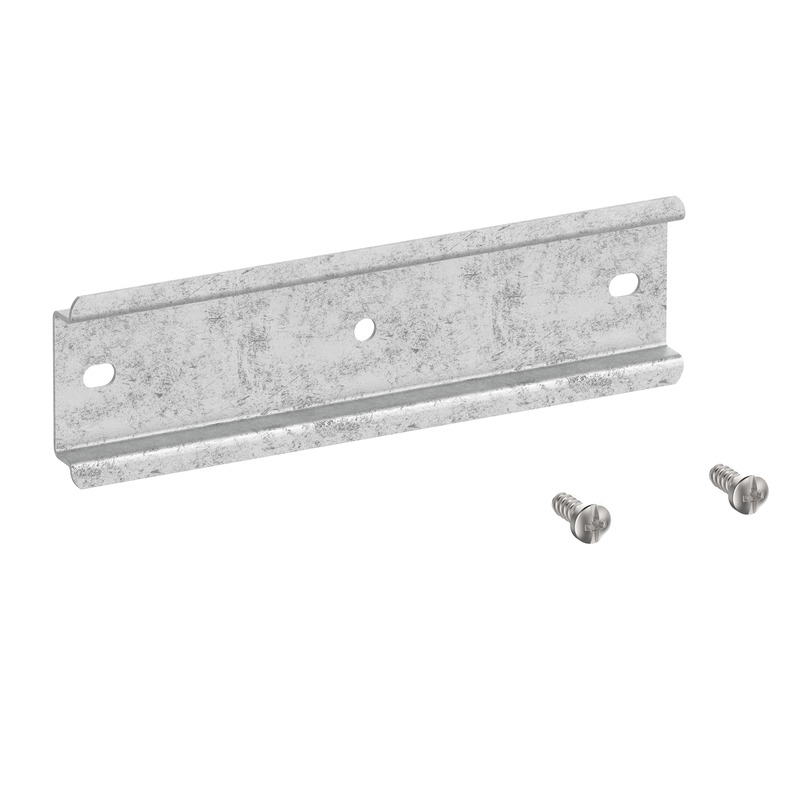

ny DIN-skinne - Abox 100 NS35

DIN-skinne Abox 100 NS35

  • Dimensjoner : 35 x 120 x 7,5 mm
  • Produktnummer: 89531001
  • E-nummer: 1236823

for Abox / Abox Pro 100



DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...



Overvåkningsliste
Detaljer

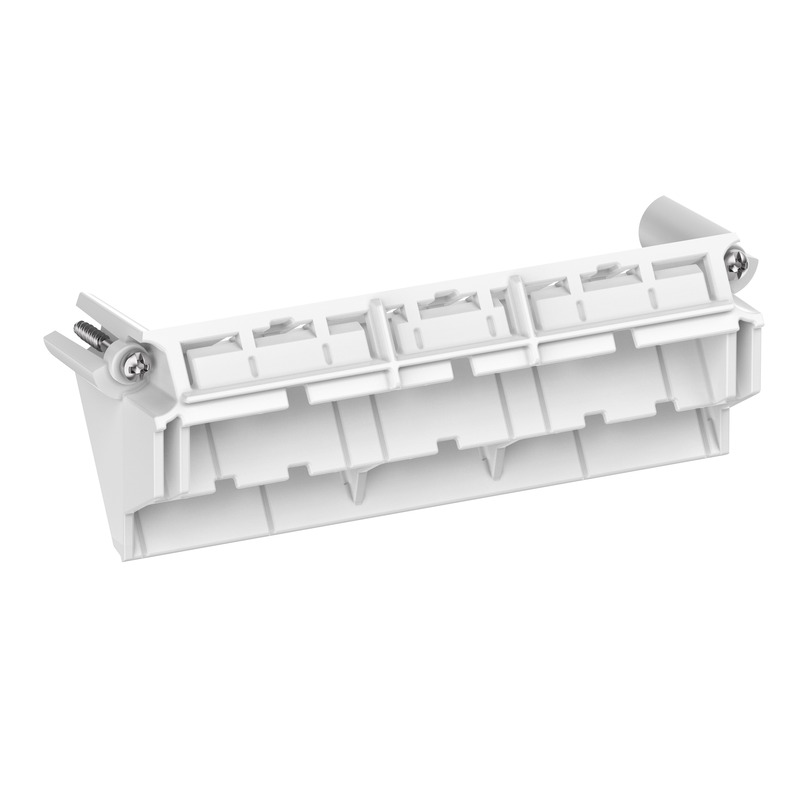

ny Klemmeholder - Abox 100 KH 221 6²

Klemmeholder Abox 100 KH 221 6²

  • Dimensjoner : 26 x 114 x 32 mm
  • Produktnummer: 89600501
  • E-nummer: 1236821

til fast montering i høyden av inntil 6 klemmer Wago 221-613 i...



Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...



Overvåkningsliste
Detaljer

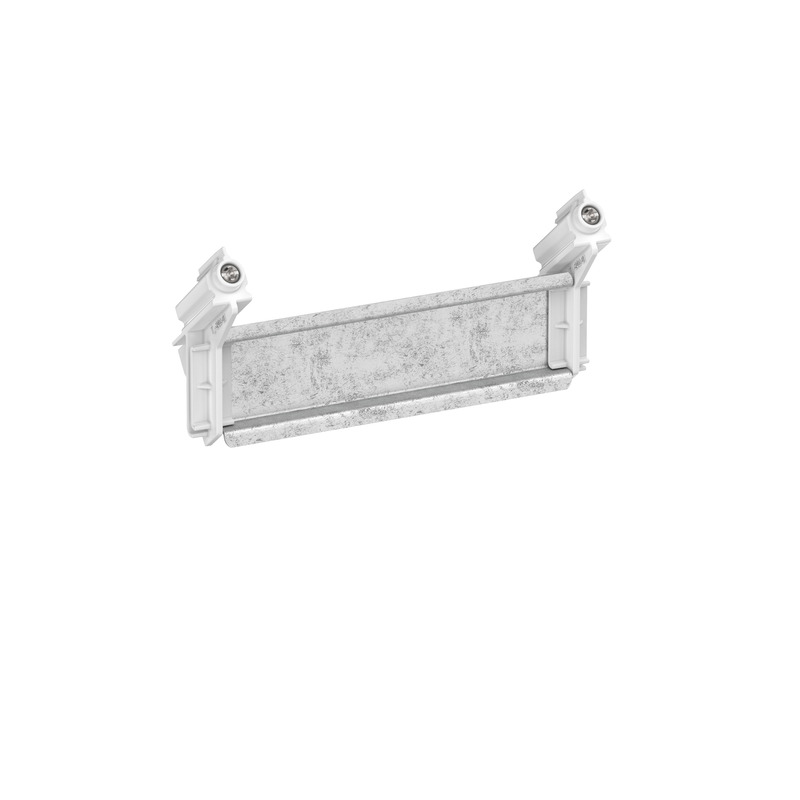

ny Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

  • Dimensjoner : 69 x 124 x 60 mm
  • Produktnummer: 89600601
  • E-nummer: 1236820

Klemmeholder med DIN-skinne NS35 til montering av rekkeklemmer av...



Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...



Overvåkningsliste
Detaljer

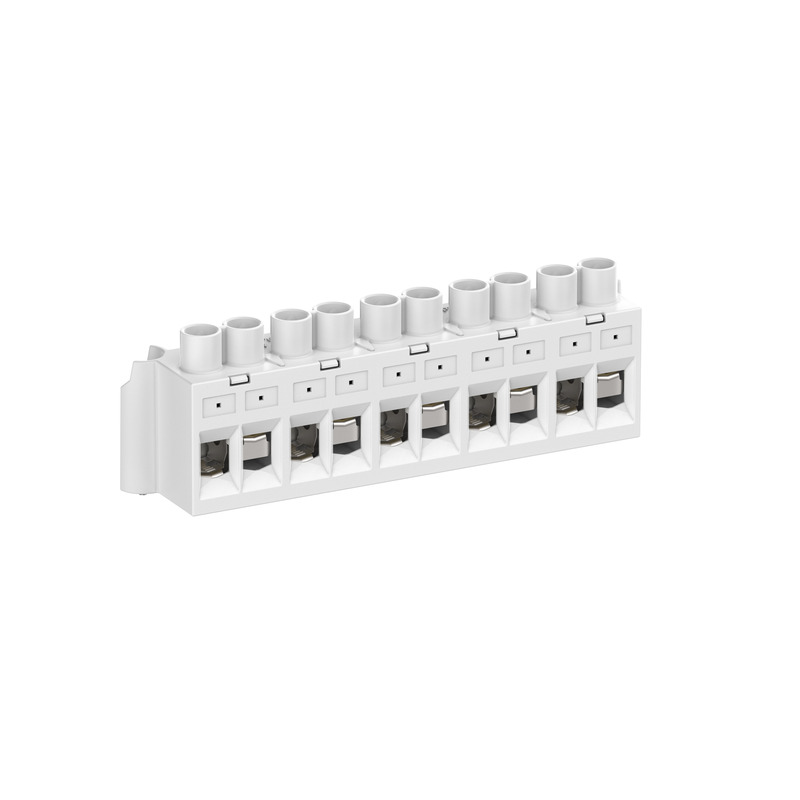

ny Terminalblokk - Abox 100 KLS-10²

Terminalblokk Abox 100 KLS-10²

  • Dimensjoner : 25 x 124 x 39 mm
  • Produktnummer: 89641001

høytliggende skruklemme til Abox/Abox Pro 100, 5-polet – 10², In = 57...



Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...



Overvåkningsliste
Detaljer
ny Mast-/rørfeste monteringssett - MABF 100-1

Mast-/rørfeste monteringssett MABF 100-1

  • Dimensjoner : 38 x 100 x 15 mm
  • Produktnummer: 89602001
  • E-nummer: 1236835

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox...



Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...



Overvåkningsliste
Detaljer
ny Monteringssett - KTB 1

Monteringssett KTB 1

  • Dimensjoner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...



Overvåkningsliste
Detaljer

Anbudstekster

Lignende produkter

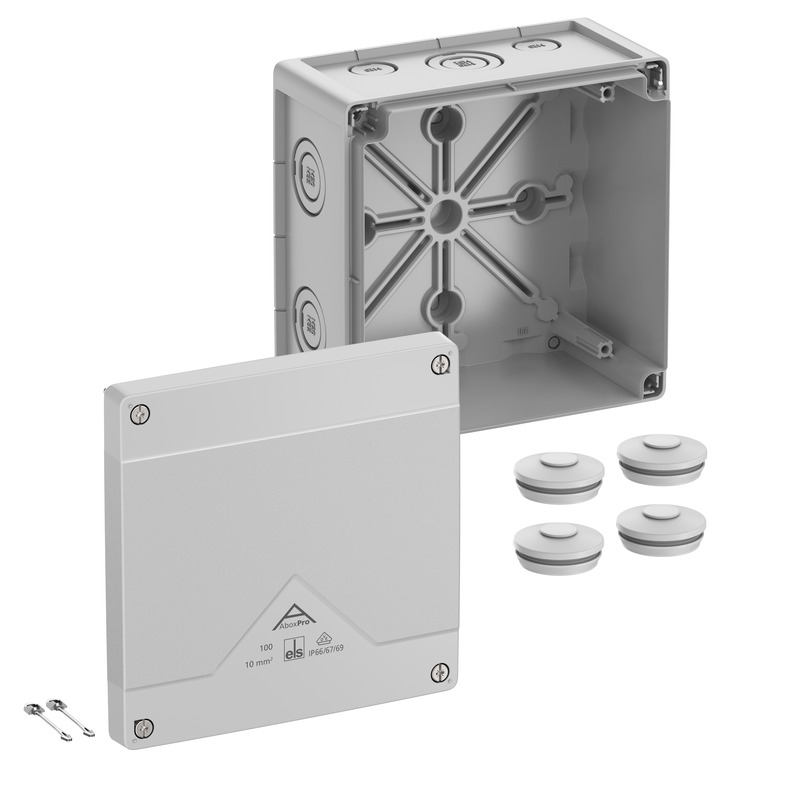

ny Forgreningsboks - Abox Pro 100-L

Forgreningsboks Abox Pro 100-L

  • Dimensjoner : 152 x 152 x 85 mm
  • Produktnummer: 41040001
  • E-nummer: 1236764

grå, Ui=1000 V AC, uten klemmer



Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 10 mm², Sertifisert til...



Overvåkningsliste
Detaljer

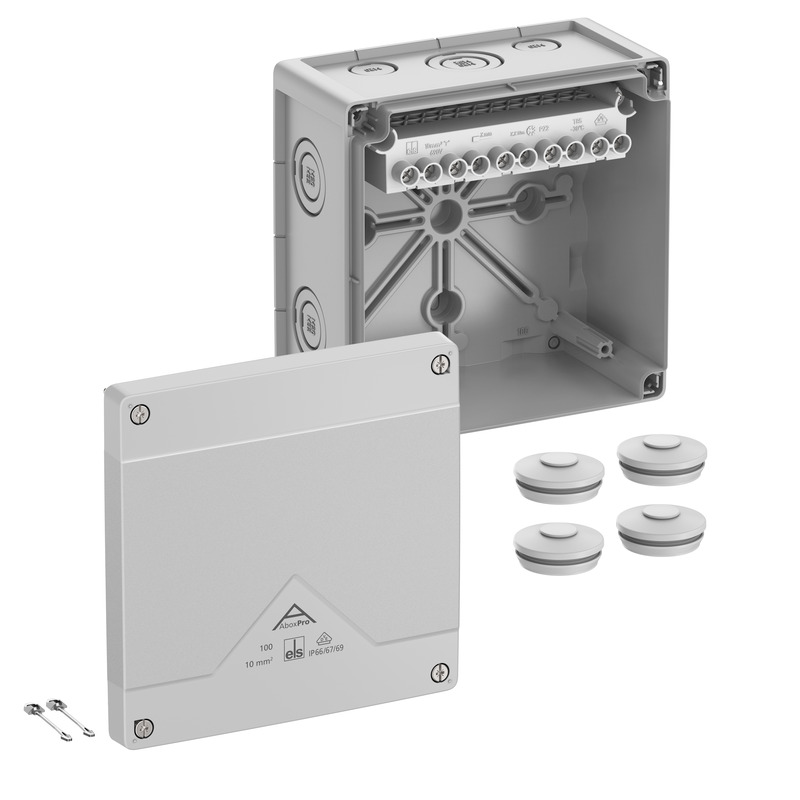

ny Forgreningsboks - Abox Pro 100-10²

Forgreningsboks Abox Pro 100-10²

  • Dimensjoner : 152 x 152 x 85 mm
  • Produktnummer: 41042001
  • E-nummer: 1236714

grå, Ui=690 V AC, In=57 Ampere, med høytliggende skruklemme, 5-polet –...



Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 10 mm², Sertifisert til...



Overvåkningsliste
Detaljer

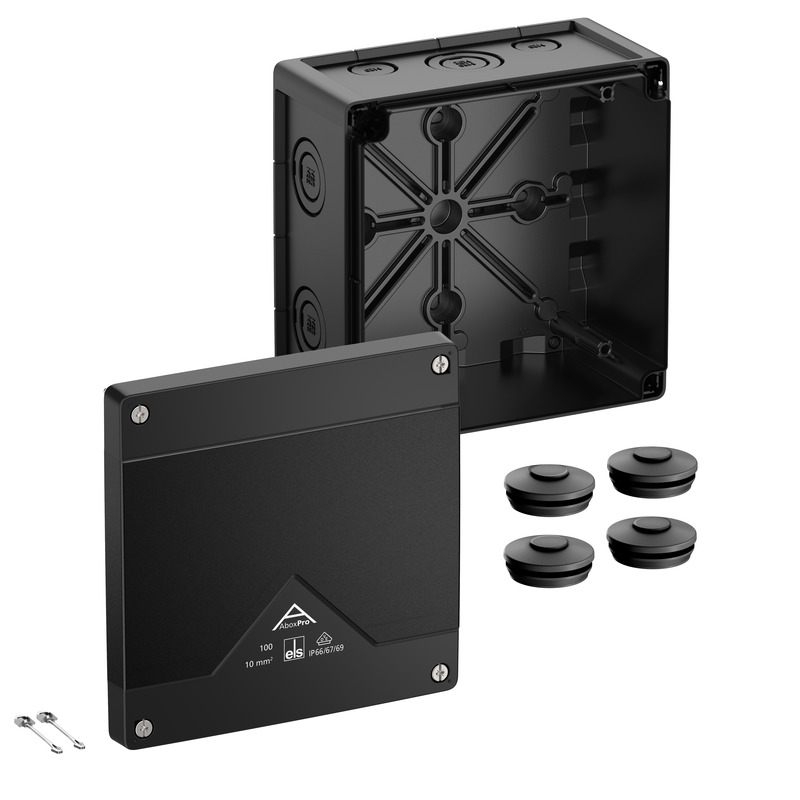

ny Forgreningsboks - Abox Pro 100-L/sw
