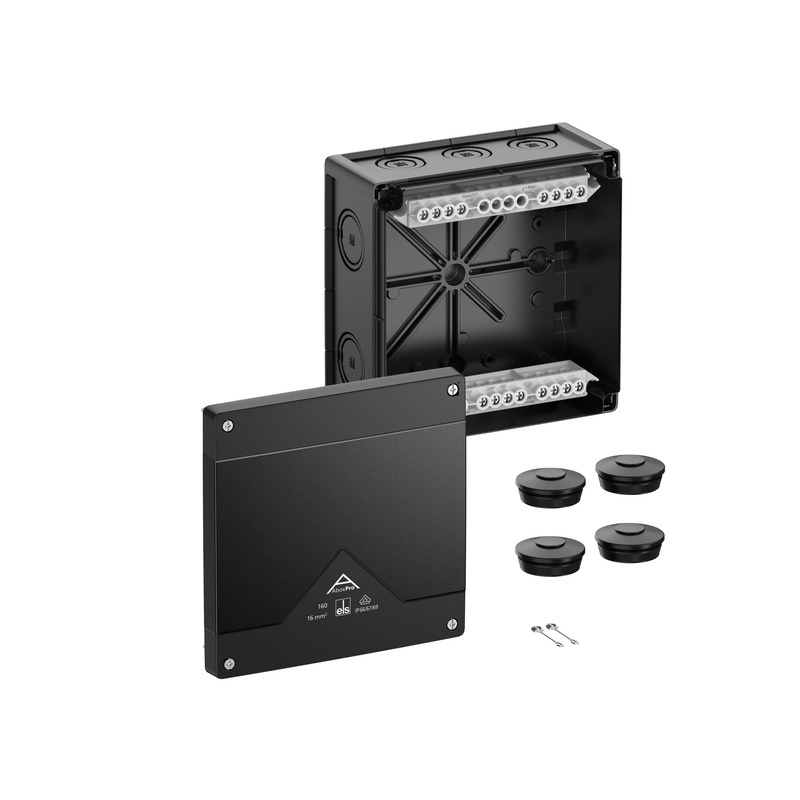

Abox Pro 160-16²/sw Abox Pro 160-16²/sw

Forgreningsboks

Abox Pro 160-16²/sw

Produktnummer: 41602001 | Dimensjoner: 182 x 182 x 90 mm

E-nummer: 1236725

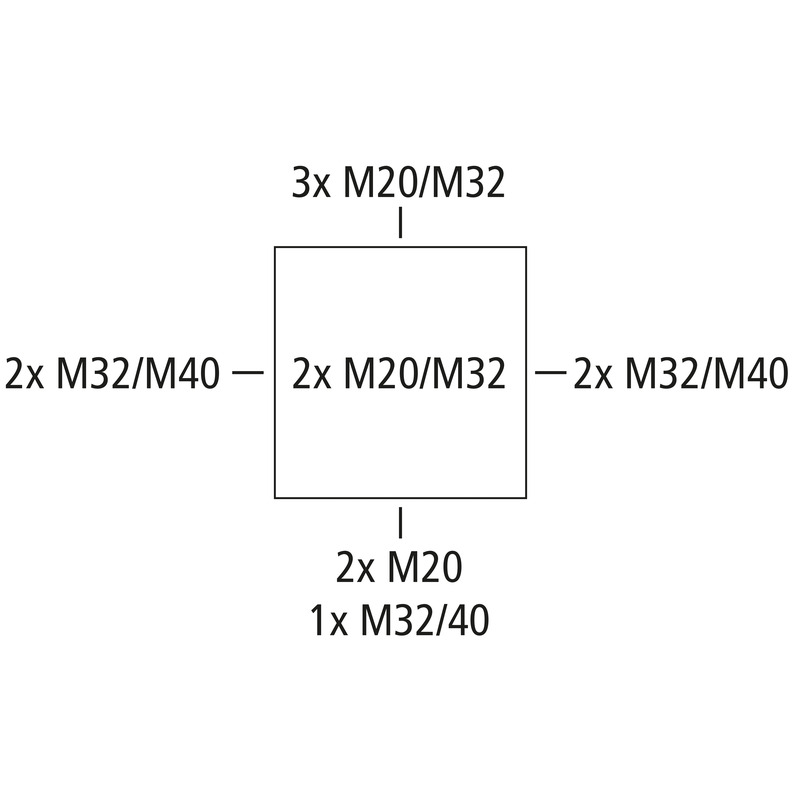

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 16 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M32/M40, (2 bak, 10 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

svart, Ui=690 V AC, In=76 Ampere, med høytliggende skruklemme, 5-polet – 16 mm², tverrsnitt som kan klemmes per pinne: 12 × 4 mm², 8 × 6 mm², 4 × 10 mm², 4 × 16 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M40 tetningsområde 17–28 mm, dekselholderavailable from May 1, 2024

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 690 V
min. ledertverrsnitt 4 mm²
maks. ledertverrsnitt 16 mm²
Beskyttelsesklasse II
Beskyttelsesart IP66/IP67/IP69
Nominell strøm 76 Ampere
Klemmetype Skruklemme
Poltall 5

Farger

Farge underdel svart
Farge overdel svart

Dimensjoner

Bredde 182 mm
Lengde 182 mm
Høyde 90 mm
Innvendig lengde 167 mm
Innvendig bredde 167 mm
Innvendig høyde 69 mm
Vekt 0.8407 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V0
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Slagfasthet IK09
kan plomberes ja
Dreiemoment for dekselskruen 1.5 Nm
Monteringstype Vegg-/takmontering
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -35 °C
Omgivelsestemparatur maks. 80 °C
Omgivelsestemparatur 24h 60 °C
Monteringssted eksponerte utendørs områder

Sales Information

EAN 4013902663781
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat, glassfiberforsterket
Materiale overdel Polykarbonat
Materiale tetning Termoplastisk elastomer
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn DLG (ammoniakkresistens)
Kontrolltegn DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES pdf (5 MB)
Monteringsanvisning DE/EN pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning dxf (23 MB)
Dimensjonell tegning pdf (4 MB)
Dimensjonell tegning dwg (5 MB)

Sertifikat

DLG Opptak DE pdf (1 MB)
CE Erklæring DE/EN/PL pdf (141 KB)
UKCA Erklæring EN pdf (166 KB)
DNV Sertifikat EN pdf (198 KB)
CE Erklæring DE/EN/FR pdf (139 KB)
VDE Sertifikat DE/EN pdf (496 KB)

Tilbehør

Kabelskruforbindelse - KVR M20-MGM/sw

Kabelskruforbindelse KVR M20-MGM/sw

  • Dimensjoner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22702001
  • E-nummer: 1243096

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-GDB/MGM/sw

Kabelskruforbindelse KVR M20-GDB/MGM/sw

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 22702101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M32-MGM/sw

Kabelskruforbindelse KVR M32-MGM/sw

  • Dimensjoner : 40 x 40 x 50 mm
  • Produktnummer: 22703201
  • E-nummer: 1239287

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer

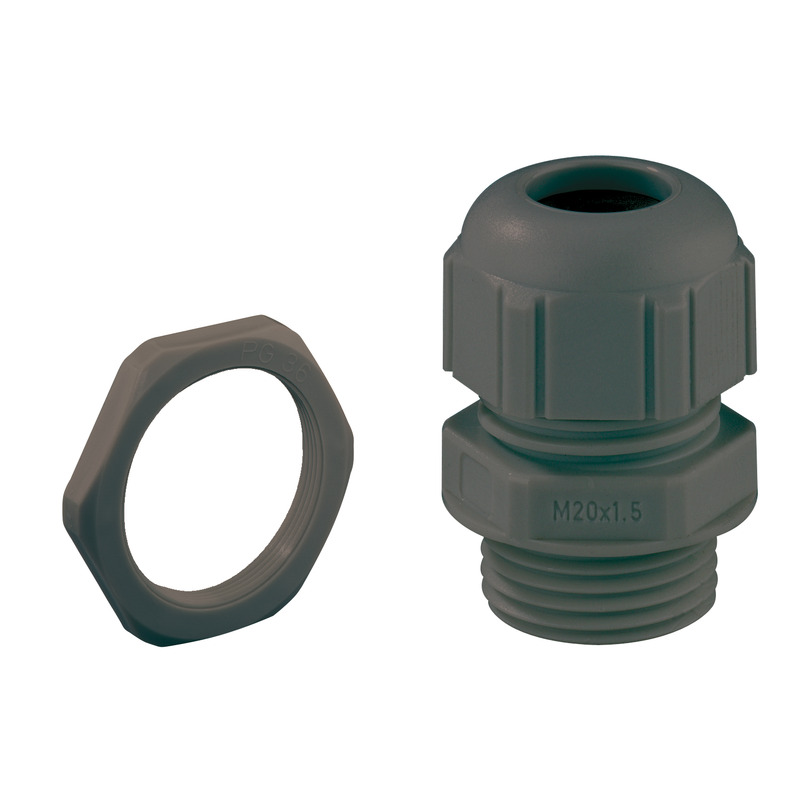

Kabelskruforbindelse - KVR M40-MGM/sw

Kabelskruforbindelse KVR M40-MGM/sw

  • Dimensjoner : 50 x 50 x 54 mm
  • Produktnummer: 22704001
  • E-nummer: 1239290

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20/sw

Dobbelmembranstuss DMS M20/sw

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26002001
  • E-nummer: 1226556

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M32/sw

Dobbelmembranstuss DMS M32/sw

  • Dimensjoner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26003201
  • E-nummer: 1226563

Tetningsområde 13 - 21 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer

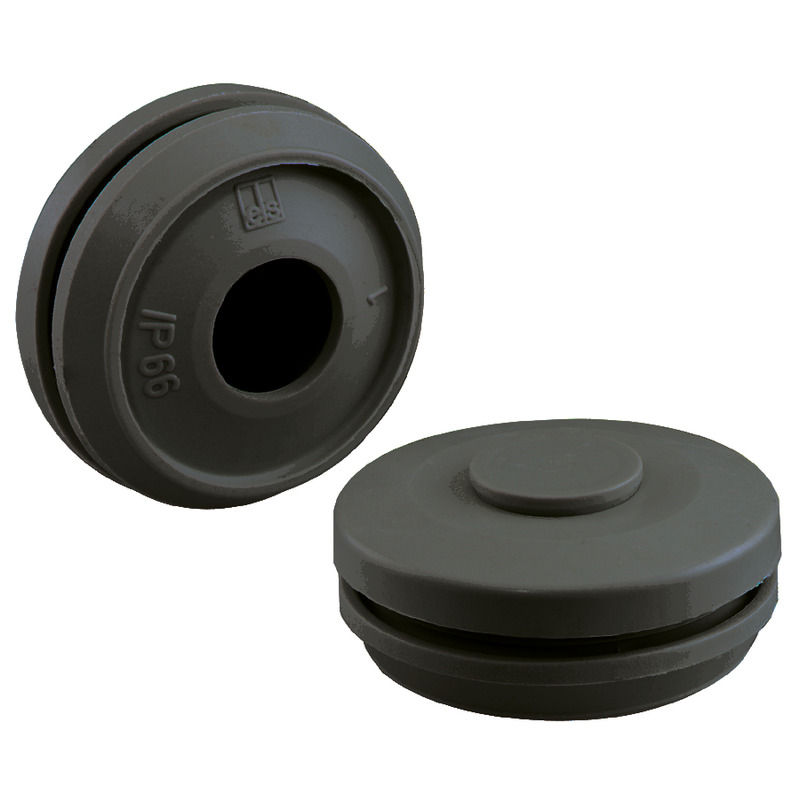

ny Dobbelmembranstuss - DMS M40/sw

Dobbelmembranstuss DMS M40/sw

  • Dimensjoner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26004001

Tetningsområde 17 - 28 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer

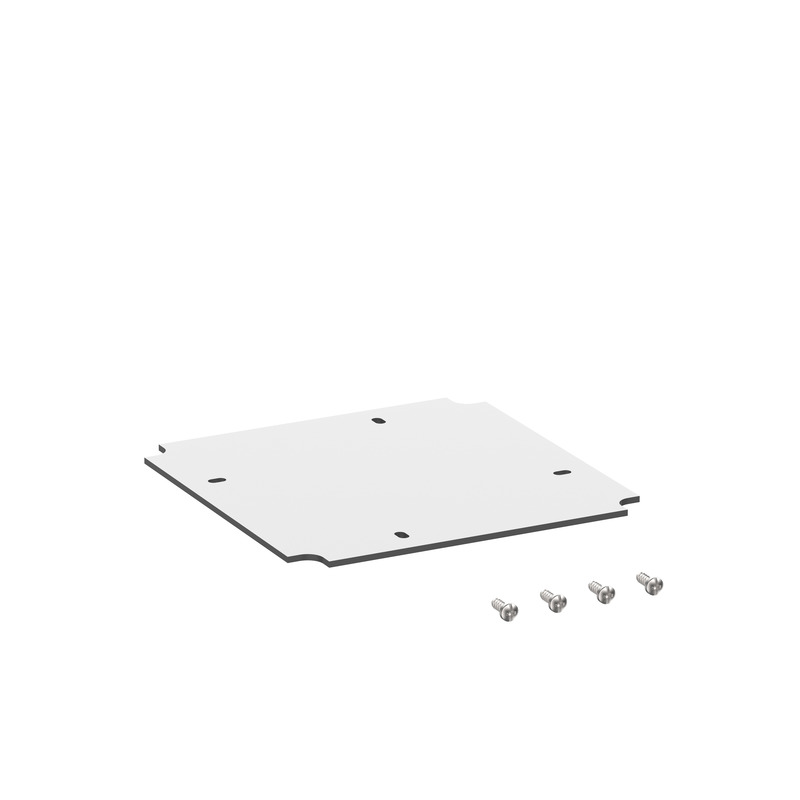

ny Monteringsplate - Abox MPI 160

Monteringsplate Abox MPI 160

  • Dimensjoner : 149 x 149 x 2,5 mm
  • Produktnummer: 89511601
  • E-nummer: 1236825

for Abox / Abox Pro 160



Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....



Overvåkningsliste
Detaljer

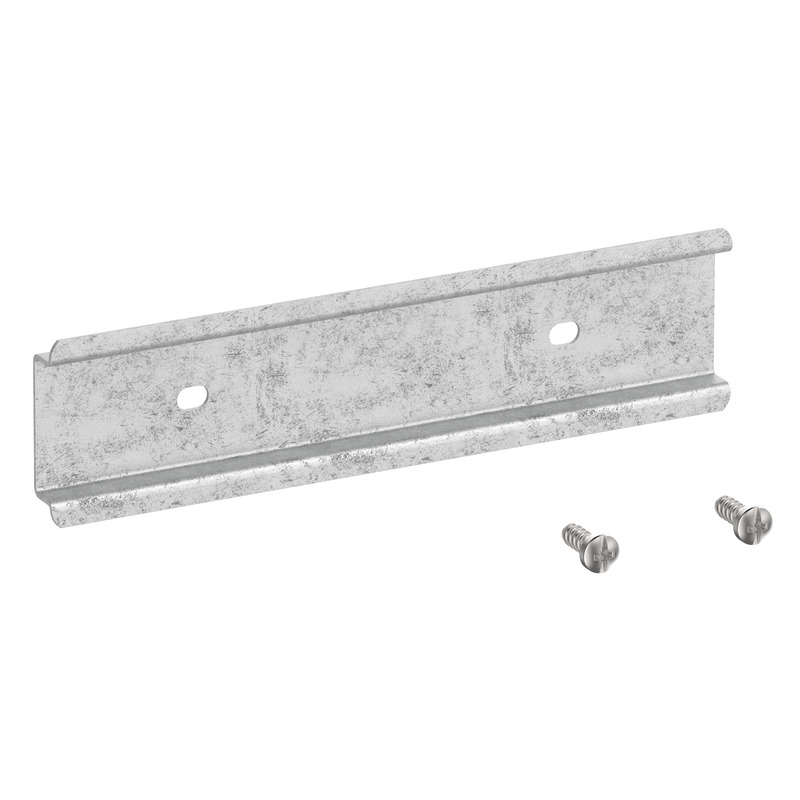

ny DIN-skinne - Abox 160/250 NS35

DIN-skinne Abox 160/250 NS35

  • Dimensjoner : 35 x 137 x 7,5 mm
  • Produktnummer: 89531601
  • E-nummer: 1236826

for Abox / Abox Pro 160



DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...



Overvåkningsliste
Detaljer
ny Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

  • Dimensjoner : 69 x 124 x 60 mm
  • Produktnummer: 89600601
  • E-nummer: 1236820

Klemmeholder med DIN-skinne NS35 til montering av rekkeklemmer av...



Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...



Overvåkningsliste
Detaljer

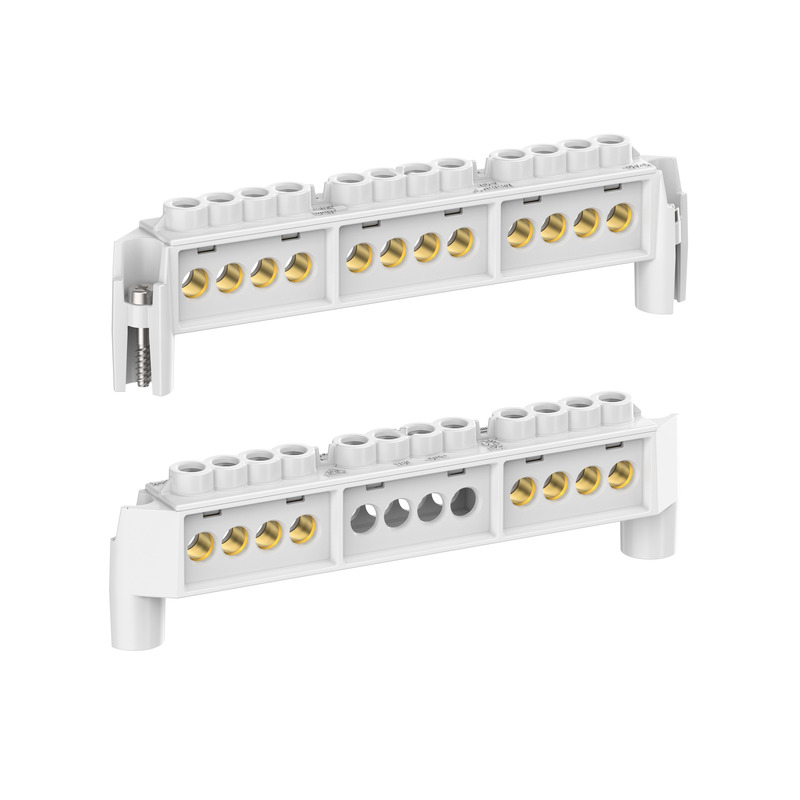

ny Terminalblokk - Abox 160 KLS-16²

Terminalblokk Abox 160 KLS-16²

  • Dimensjoner : 18 x 140 x 43 mm
  • Produktnummer: 89641601

høytliggende skruklemme til Abox/Abox Pro 160, 5-polet – 16 mm², In = ...



Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...



Overvåkningsliste
Detaljer
ny Mast-/rørfeste monteringssett - MABF 150-1

Mast-/rørfeste monteringssett MABF 150-1

  • Dimensjoner : 43 x 150 x 15 mm
  • Produktnummer: 89603001

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 160,...



Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...



Overvåkningsliste
Detaljer
ny Monteringssett - KTB 1

Monteringssett KTB 1

  • Dimensjoner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...



Overvåkningsliste
Detaljer

CAD-data

CAD-data Last ned 3D-CAD-data

Din forespørsel

Din informasjon
Bedriftsdata
CAD-format

Anbudstekster

Lignende produkter

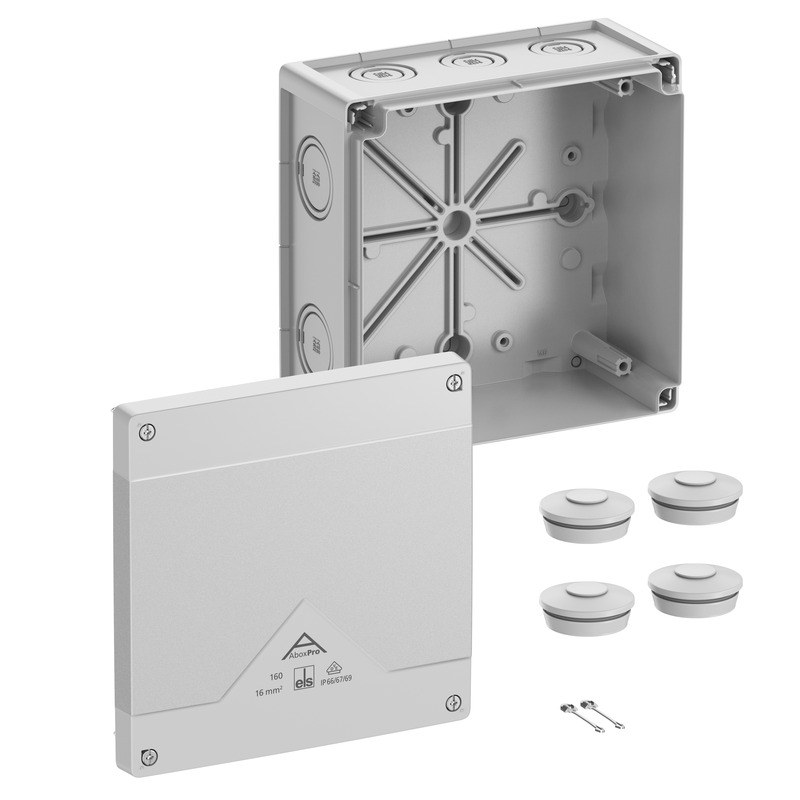

ny Forgreningsboks - Abox Pro 160-L

Forgreningsboks Abox Pro 160-L

  • Dimensjoner : 182 x 182 x 90 mm
  • Produktnummer: 41640001
  • E-nummer: 1236765

grå, Ui=1000 V AC, uten klemmer



Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 16 mm², Sertifisert til...



Overvåkningsliste
Detaljer

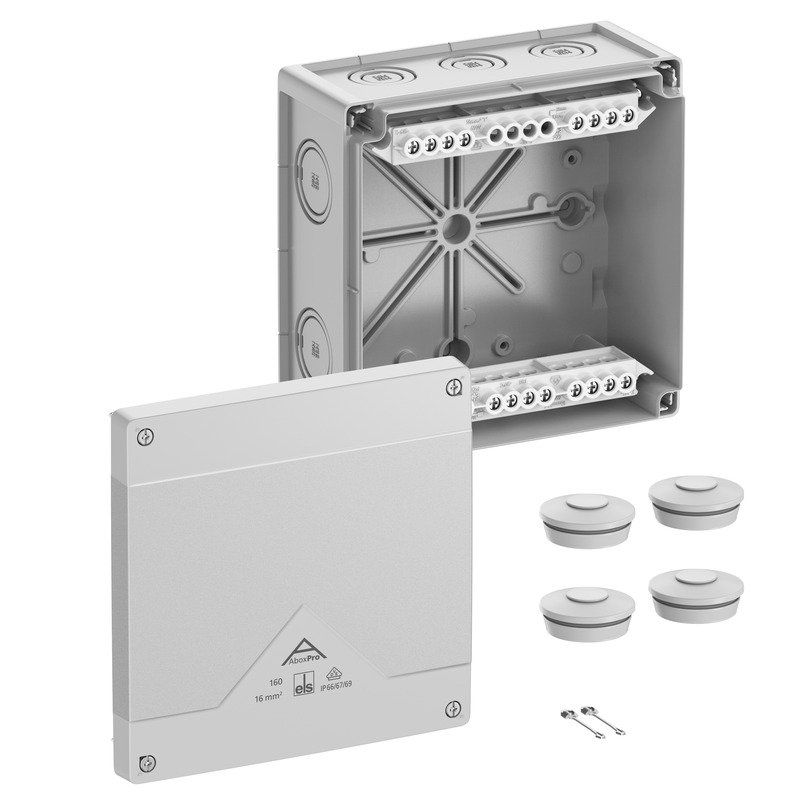

ny Forgreningsboks - Abox Pro 160-16²

Forgreningsboks Abox Pro 160-16²

  • Dimensjoner : 182 x 182 x 90 mm
  • Produktnummer: 41642001
  • E-nummer: 1236715

grå, Ui=690 V AC, In=76 Ampere, med høytliggende skruklemme, 5-polet –...



Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 16 mm², Sertifisert til...



Overvåkningsliste
Detaljer

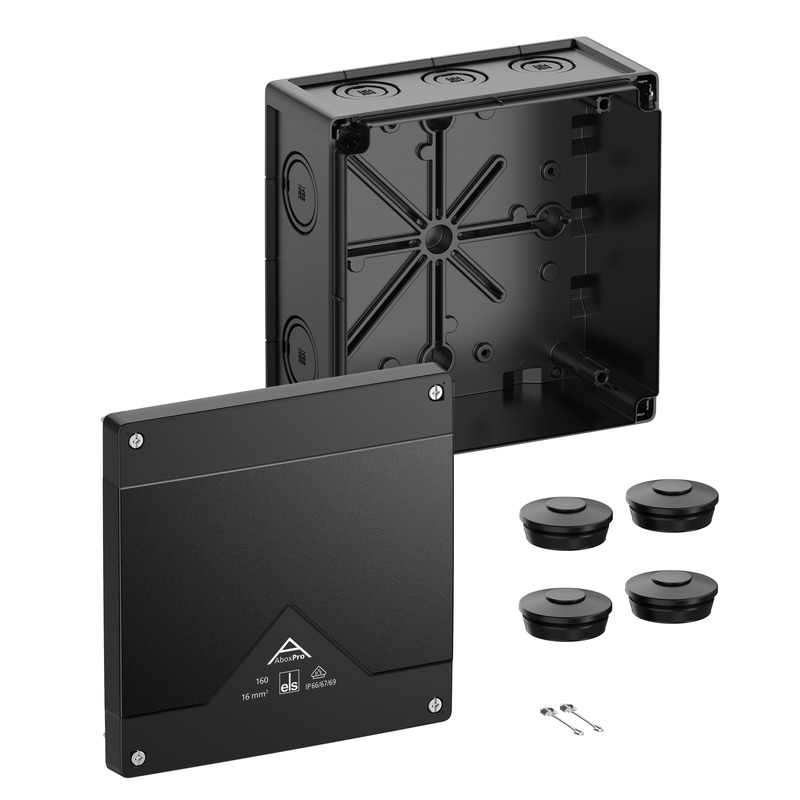

ny Forgreningsboks - Abox Pro 160-L/sw
