Forgreningsboks

Abox Pro 160-L

Produktnummer: 41640001 | Dimensjoner: 182 x 182 x 90 mm

E-nummer: 1236765

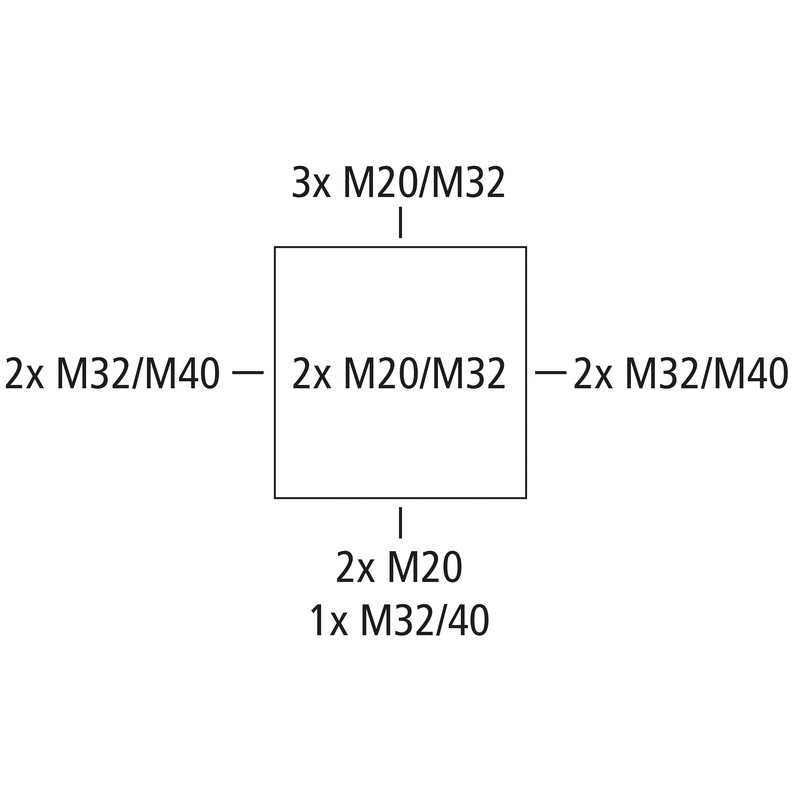

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 16 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M32/M40, (2 bak, 10 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

grå, U_i=1000 V AC, uten klemmer

Vedlagt tilbehør:
4 doble membrannipler IP66 M40 tetningsområde 17–28 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1000 V
maks. ledertverrsnitt	16 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Klemmetype	uten

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	182 mm
Lengde	182 mm
Høyde	90 mm
Innvendig lengde	167 mm
Innvendig bredde	167 mm
Innvendig høyde	69 mm
Vekt	0.6231 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902663811
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)
