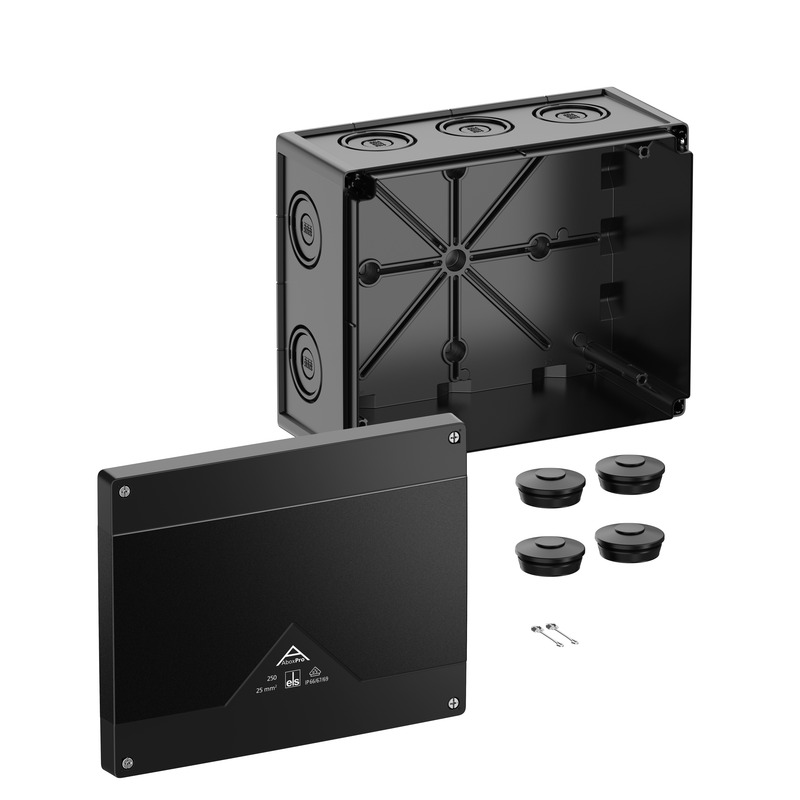

Forgreningsboks

Abox Pro 250-L/sw

Produktnummer: 42500001 | Dimensjoner: 252 x 202 x 120 mm

E-nummer: 1236775

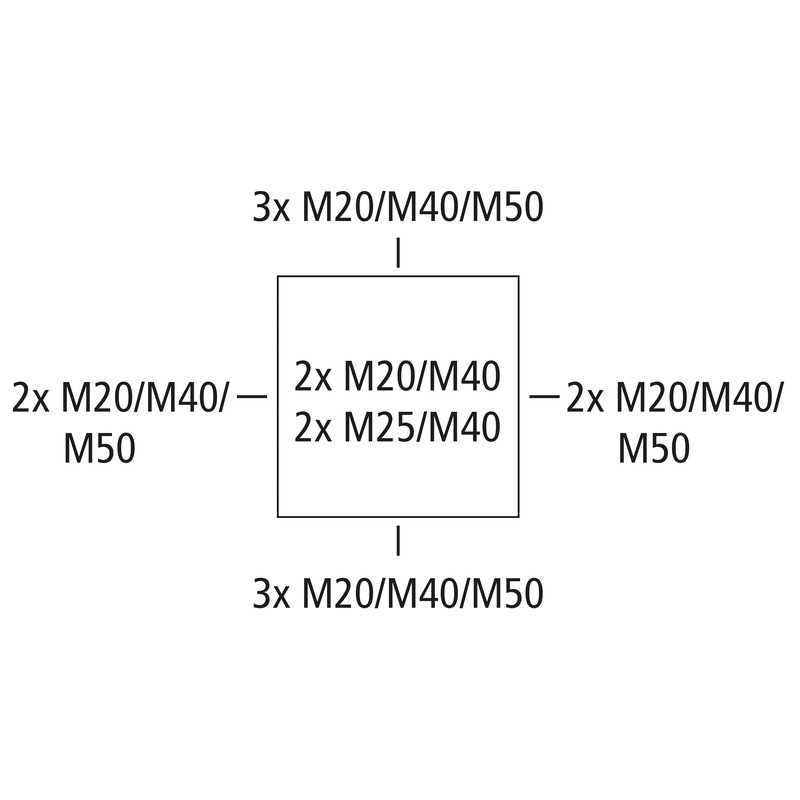

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 25 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

svart, U_i=1000 V AC, uten klemmer

Vedlagt tilbehør:
4 doble membrannipler IP66 M40 tetningsområde 17–28 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1000 V
maks. ledertverrsnitt	25 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Klemmetype	uten

Farger

Farge underdel	svart
Farge overdel	svart

Dimensjoner

Bredde	252 mm
Lengde	202 mm
Høyde	120 mm
Innvendig lengde	186 mm
Innvendig bredde	236 mm
Innvendig høyde	99 mm
Vekt	1.0341 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902663576
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (6 MB)
Dimensjonell tegning	dxf (36 MB)
Dimensjonell tegning	dwg (7 MB)

Sertifikat

UKCA Erklæring EN	pdf (166 KB)
VDE Sertifikat DE/EN	pdf (496 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/FR	pdf (139 KB)
DNV Sertifikat EN	pdf (198 KB)
CE Erklæring DE/EN/PL	pdf (141 KB)

Tilbehør

Kabelskruforbindelse KVR M20-MGM/sw

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22702001
E-nummer: 1243096

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...

Overvåkningsliste

Abox Pro 250-L/sw

elektriske egenskaper

Farger

Dimensjoner

Materialegenskaper

mekaniske egenskaper

Betingelser i omgivelsene

Sales Information

Materiale

Sertifikater

Last ned datablad

Monteringsanvisning

Dimensjonsblad

Sertifikat

Tilbehør

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm

Tetningsområde 7 - 13 mm

Tetningsområde 9 - 17 mm

Tetningsområde 13 - 21 mm

Tetningsområde 17 - 28 mm

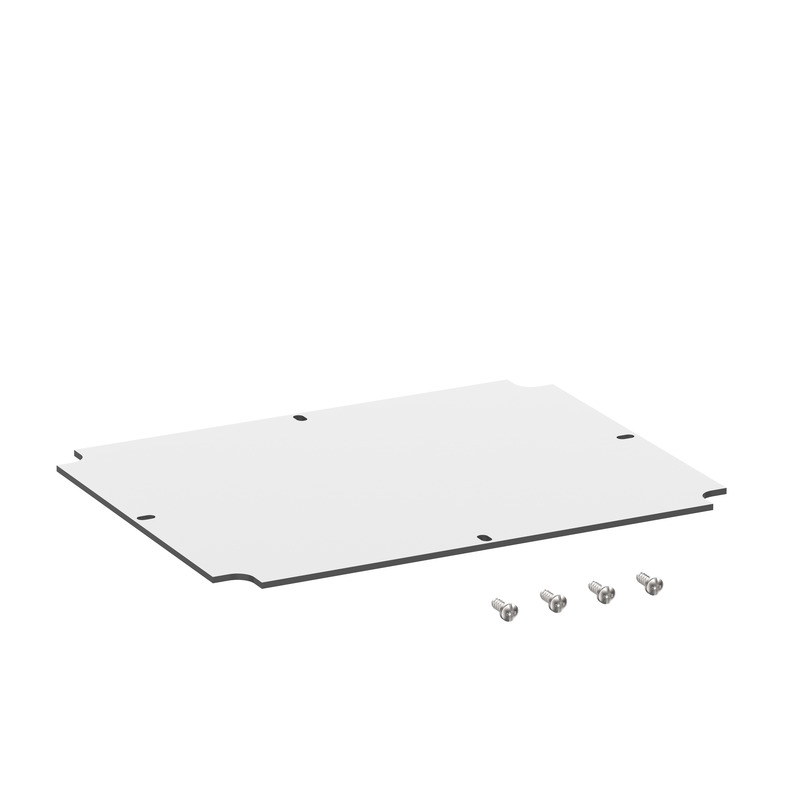

for Abox / Abox Pro 250

for Abox / Abox Pro 160

for Abox / Abox Pro 350

Klemmeholder med DIN-skinne NS35 til montering av rekkeklemmer av...

høytliggende skruklemme til for Abox/Abox Pro 250/350, 5-polet – 35...

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene 250...

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 250...

CAD-data

Din forespørsel

Anbudstekster

Lignende produkter

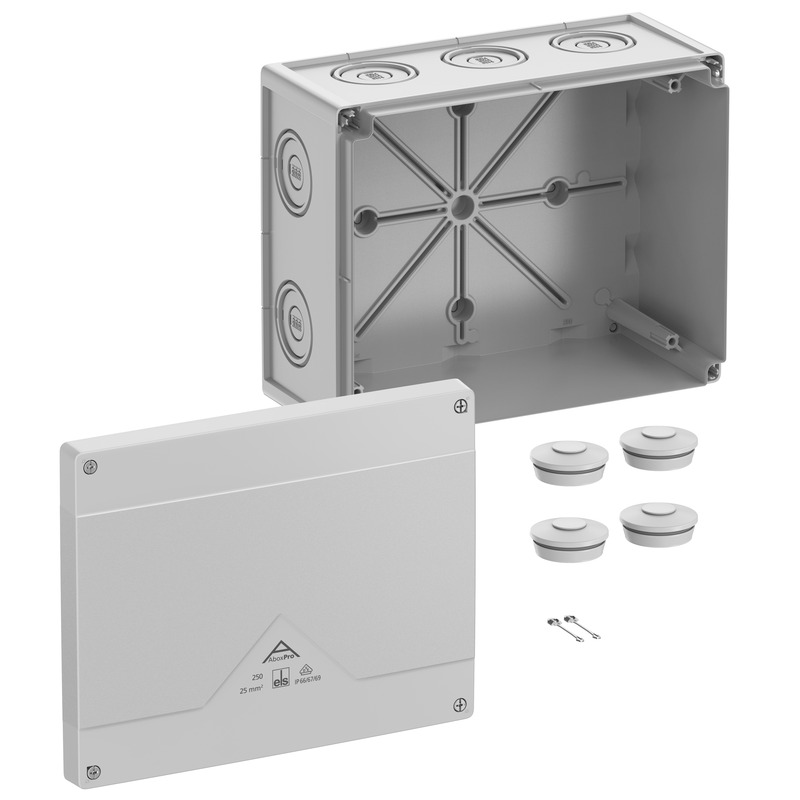

grå, Ui=1000 V AC, uten klemmer

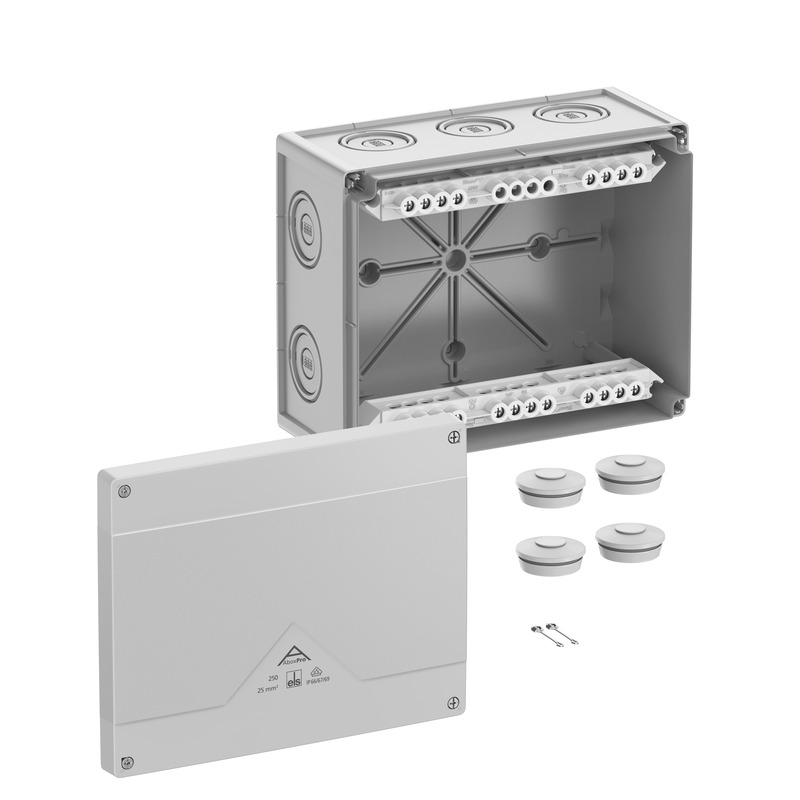

grå, Ui=690 V AC, In=101 Ampere, med høytliggende skruklemme, 5-polet...

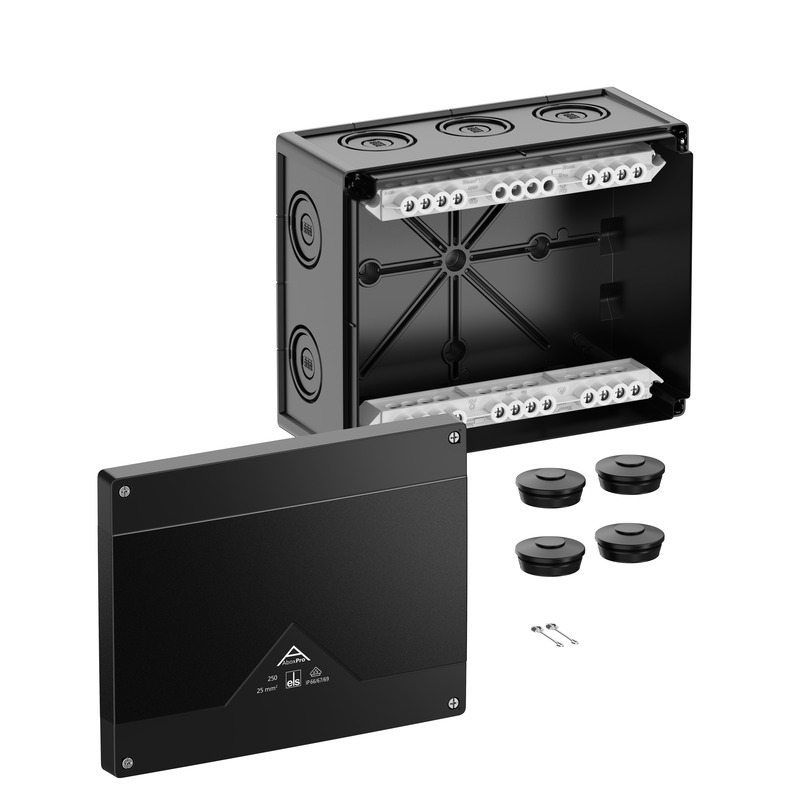

svart, Ui=690 V AC, In=101 Ampere, med høytliggende skruklemme,...
