Forgreningsboks
Produktnummer: 43540001 | Dimensjoner: 252 x 252 x 120 mm
E-nummer: 1236767

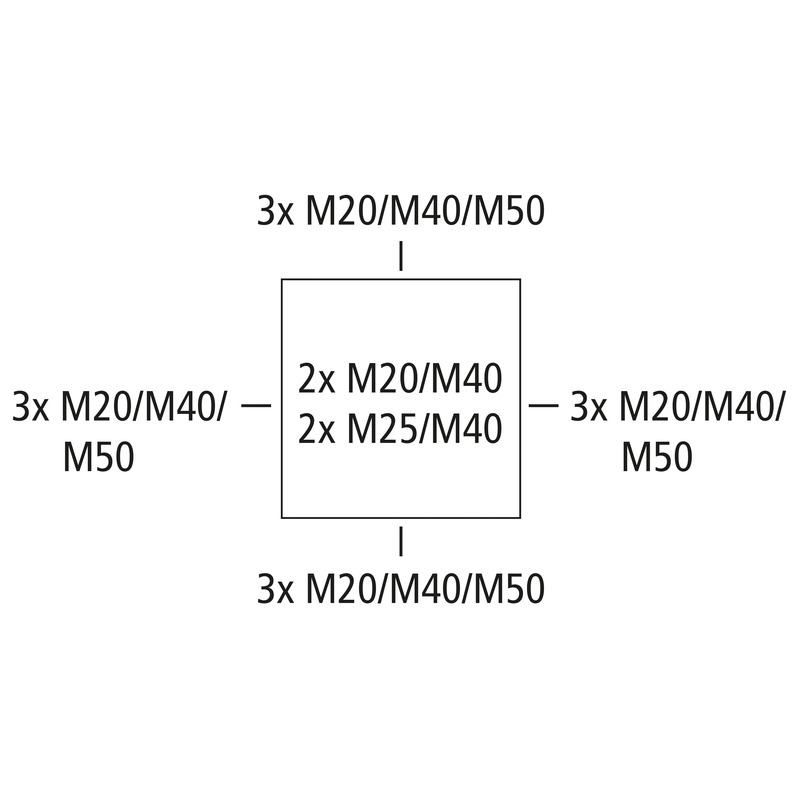

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 35 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M40/M50, (4 bak, 12 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder
grå, Ui=1000 V AC, uten klemmer
Vedlagt tilbehør:
4 doble membrannipler IP66 M40 tetningsområde 17–28 mm, dekselholderavailable from May 1, 2024
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 35 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66/IP67/IP69 |
| Klemmetype | uten |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 252 mm |
|---|---|
| Lengde | 252 mm |
| Høyde | 120 mm |
| Innvendig lengde | 236 mm |
| Innvendig bredde | 236 mm |
| Innvendig høyde | 99 mm |
| Vekt | 1.1951 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V0 |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Slagfasthet | IK09 |
|---|---|
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.5 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |

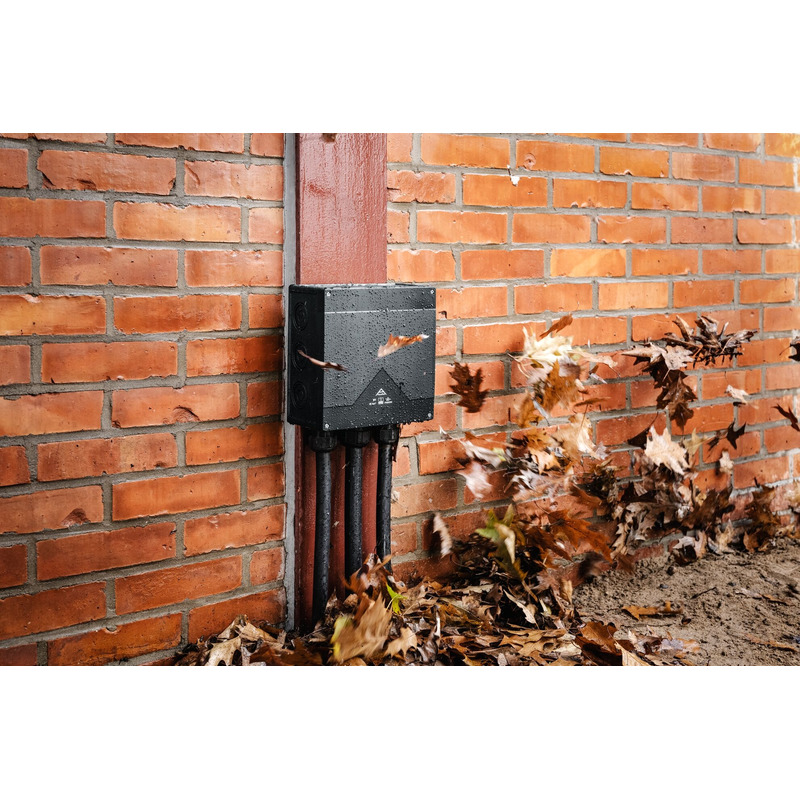

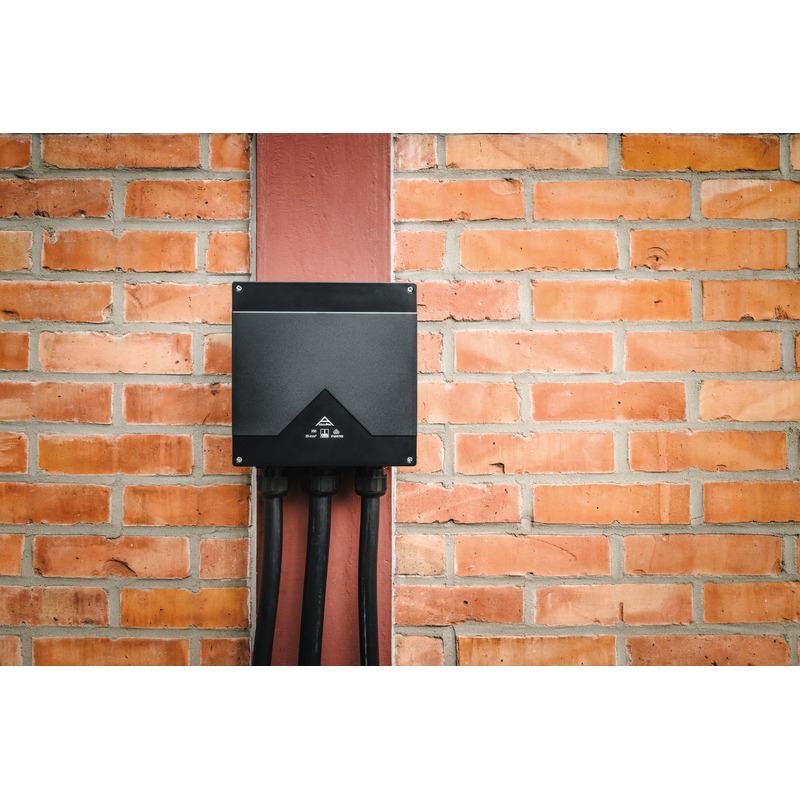

| Monteringssted | eksponerte utendørs områder |
| EAN | 4013902663194 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85389099 |
| Materiale underdel | Polykarbonat, glassfiberforsterket |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
