Abox Pro 350-35²

Abox Pro 350-35²

Abox Pro 350-35²

Abox Pro 350-35²

Forgreningsboks

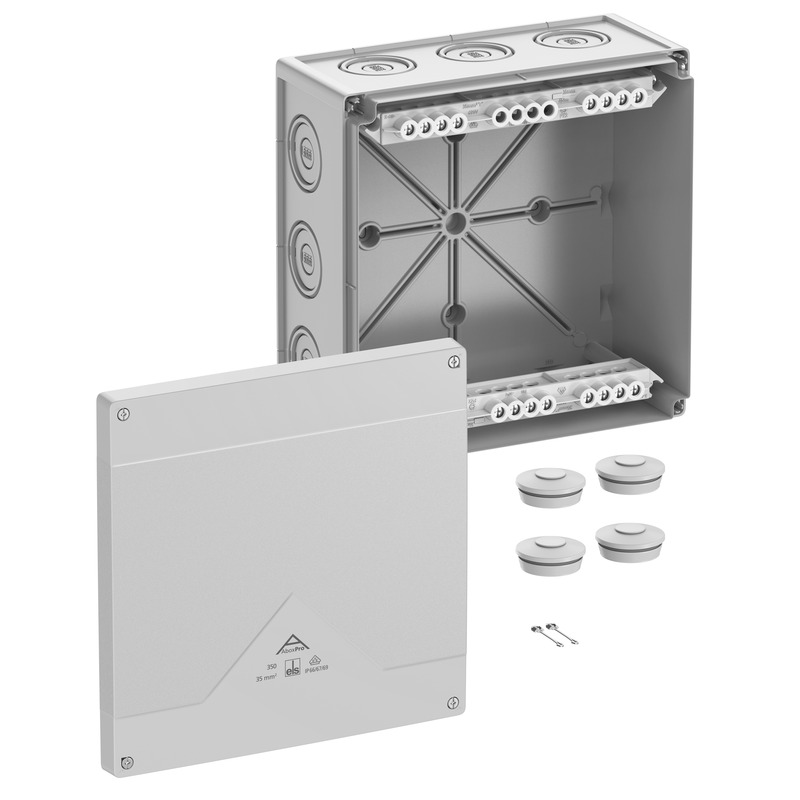

Abox Pro 350-35²

Produktnummer: 43542001 | Dimensjoner: 252 x 252 x 120 mm

E-nummer: 1236717

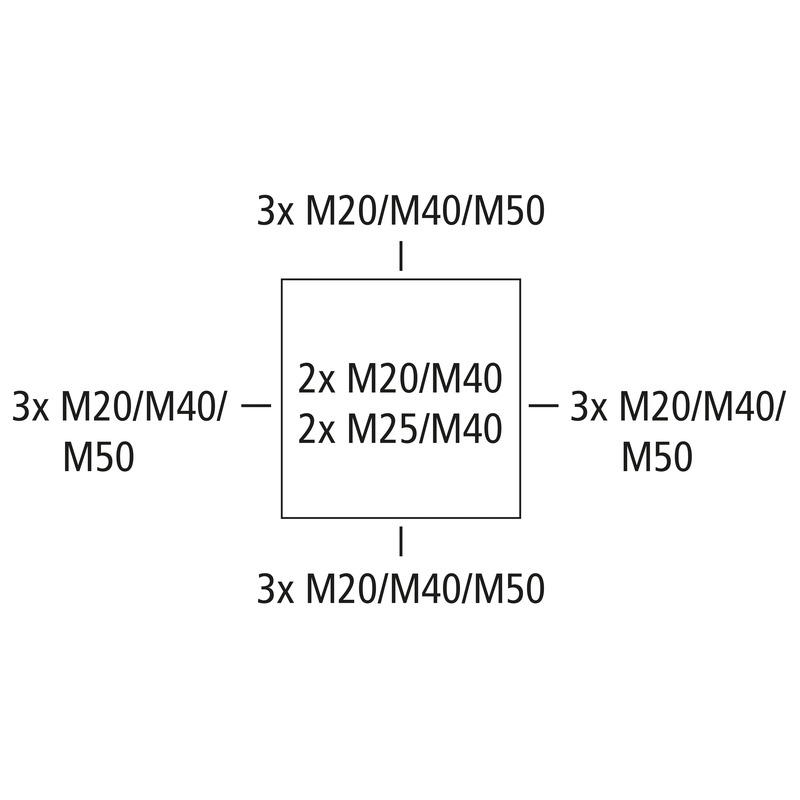

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 35 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M40/M50, (4 bak, 12 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

grå, U_i=690 V AC, I_n=125 Ampere, med høytliggende skruklemme, 5-polet – 35 mm², tverrsnitt som kan klemmes per pinne: 12 × 10 mm², 8 × 16 mm², 4 × 25 mm². 4 × 35 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M40 tetningsområde 17–28 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	10 mm²
maks. ledertverrsnitt	35 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	125 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	252 mm
Lengde	252 mm
Høyde	120 mm
Innvendig lengde	236 mm
Innvendig bredde	236 mm
Innvendig høyde	99 mm
Vekt	1.4651 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902663095
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (5 MB)
Dimensjonell tegning	dwg (6 MB)
Dimensjonell tegning	dxf (29 MB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (496 KB)
DNV Sertifikat EN	pdf (198 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)
UKCA Erklæring EN	pdf (166 KB)
DLG Opptak DE	pdf (1 MB)

Tilbehør

Kabelskruforbindelse - KVR M20-MGM

Kabelskruforbindelse KVR M20-MGM

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001
E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Kabelskruforbindelse - KVR M20-GDB/MGM

Kabelskruforbindelse KVR M20-GDB/MGM

Dimensjoner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Kabelskruforbindelse - KVR M40-MGM

Kabelskruforbindelse KVR M40-MGM

Dimensjoner : 50 x 50 x 54 mm
Produktnummer: 22744001
E-nummer: 1243085

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

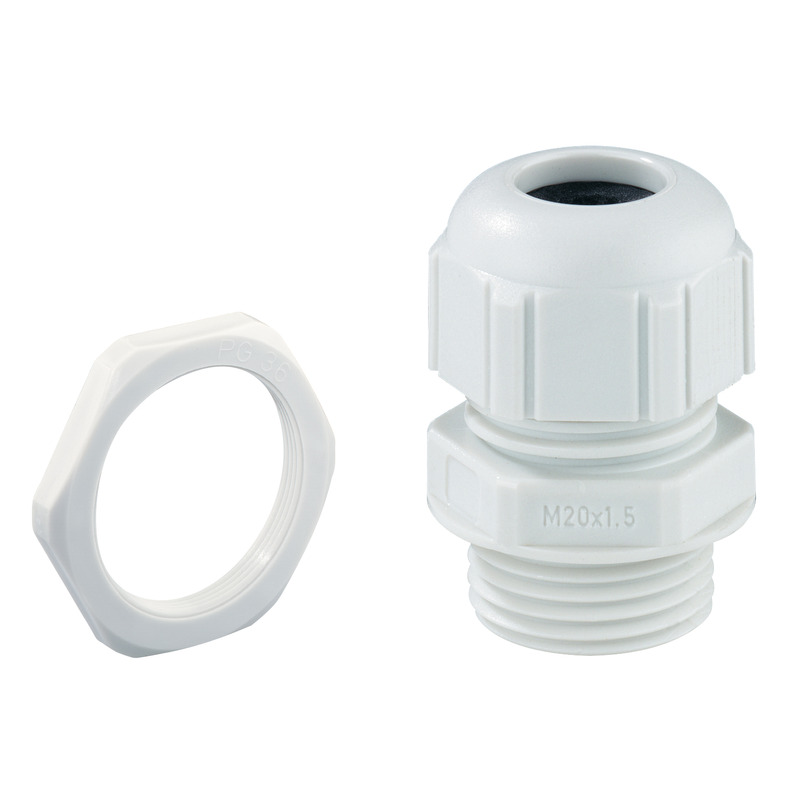

Kabelskruforbindelse - KVR M50-MGM

Kabelskruforbindelse KVR M50-MGM

Dimensjoner : 60 x 60 x 63 mm
Produktnummer: 22745001
E-nummer: 1243086

Tetningsområde 21 - 34,5 mm, Gjengelengde 13 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Dobbelmembranstuss - DMS M20

Dobbelmembranstuss DMS M20

Dimensjoner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1226555

Tetningsområde 7 - 13 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

Overvåkningsliste

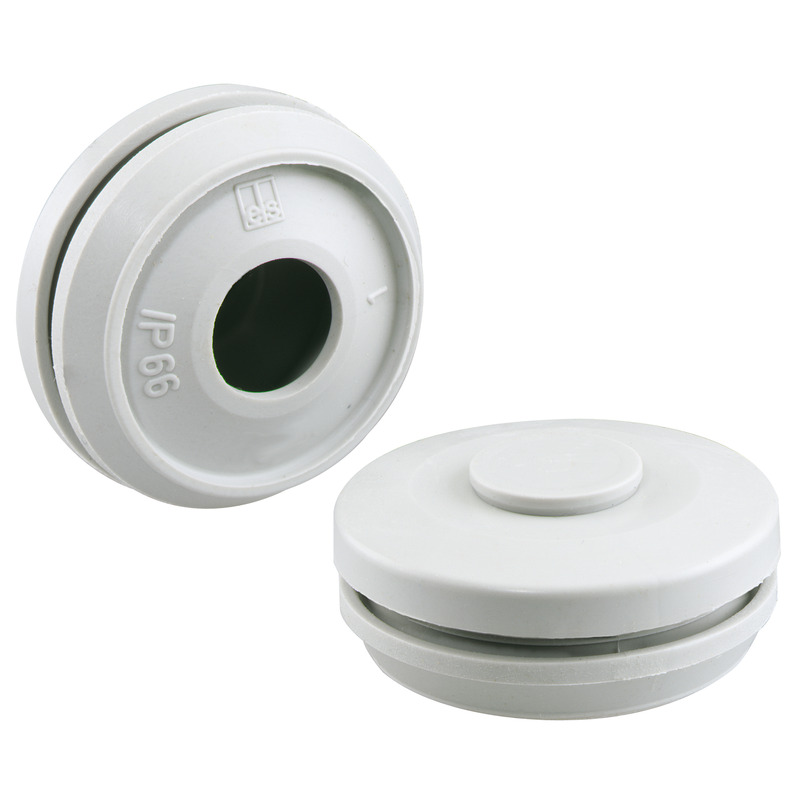

Dobbelmembranstuss - DMS M40

Dobbelmembranstuss DMS M40

Dimensjoner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26044001
E-nummer: 1243092

Tetningsområde 17 - 28 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

Overvåkningsliste

ny

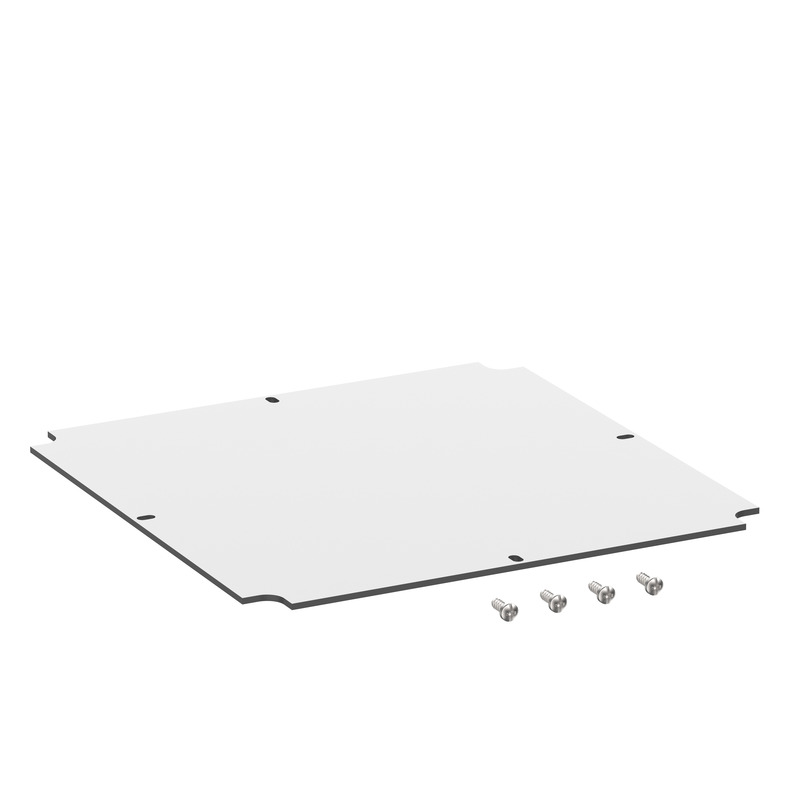

Monteringsplate - Abox MPI 350

Monteringsplate Abox MPI 350

Dimensjoner : 217 x 217 x 2,5 mm
Produktnummer: 89513501
E-nummer: 1236830

for Abox / Abox Pro 350

Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....

Overvåkningsliste

ny

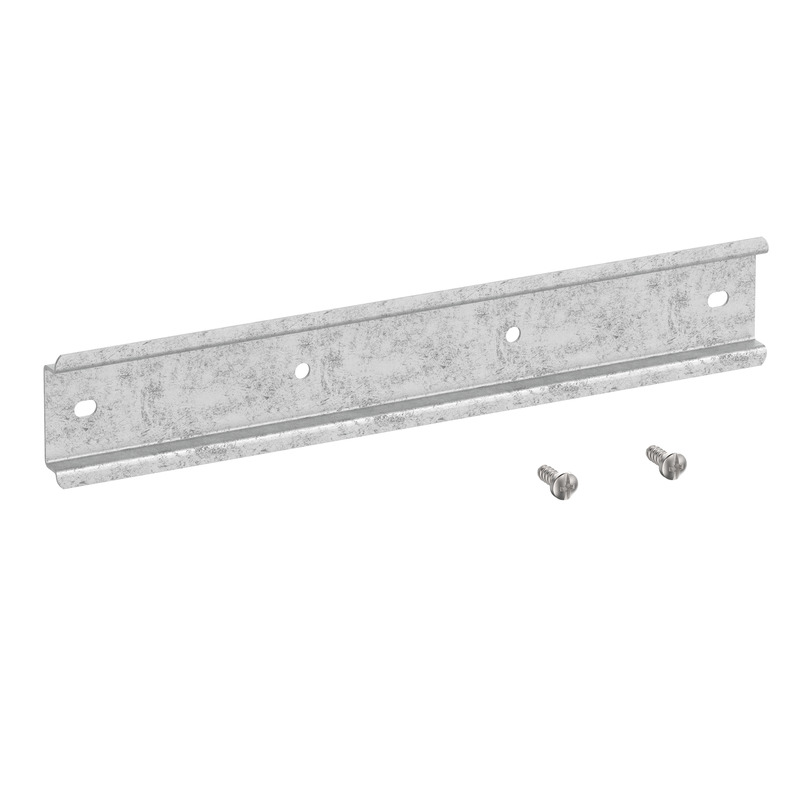

DIN-skinne - Abox 250/350 NS35

DIN-skinne Abox 250/350 NS35

Dimensjoner : 35 x 202 x 7,5 mm
Produktnummer: 89533501
E-nummer: 1236831

for Abox / Abox Pro 350

DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...

Overvåkningsliste

ny

Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

Dimensjoner : 69 x 124 x 60 mm
Produktnummer: 89600601
E-nummer: 1236820

Klemmeholder med DIN-skinne NS35 til montering av rekkeklemmer av...

Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...

Overvåkningsliste

ny

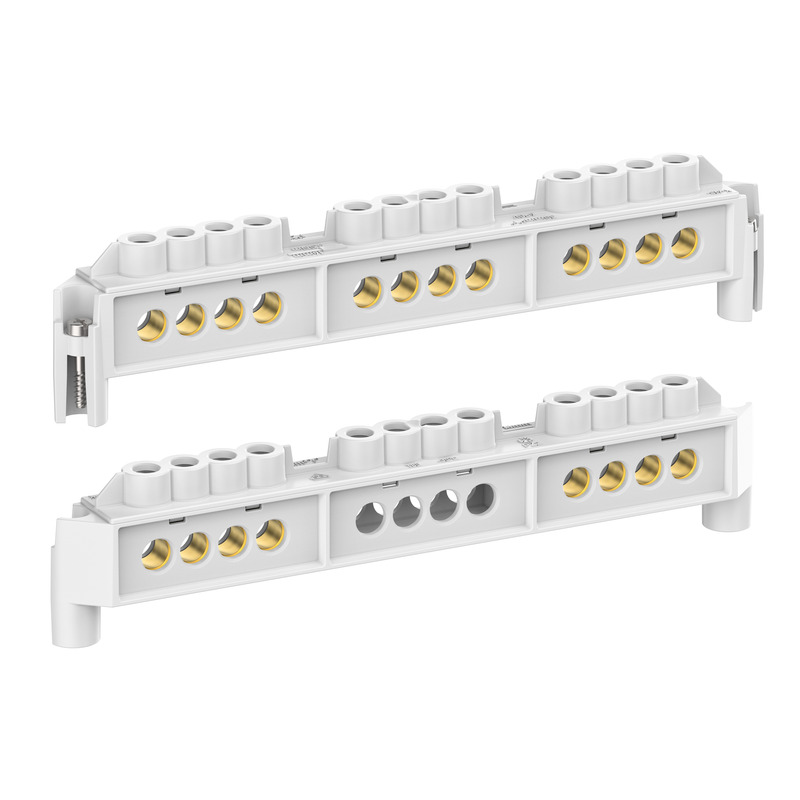

Terminalblokk - Abox 250/350 KLS-25²/35²

Terminalblokk Abox 250/350 KLS-25²/35²

Dimensjoner : 21 x 205 x 48 mm
Produktnummer: 89643501

høytliggende skruklemme til for Abox/Abox Pro 250/350, 5-polet – 35...

Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...

Overvåkningsliste

ny

Mast-/rørfeste monteringssett - MABF 215-1

Mast-/rørfeste monteringssett MABF 215-1

Dimensjoner : 47 x 215 x 15 mm
Produktnummer: 89604001
E-nummer: 1236838

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 250...

Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...

Overvåkningsliste

CAD-data

CAD-data	Last ned 3D-CAD-data

Anbudstekster

Logg inn på mySpelsberg for å laste ned anbudstekster. mySpelsberg Logg inn

Lignende produkter

ny

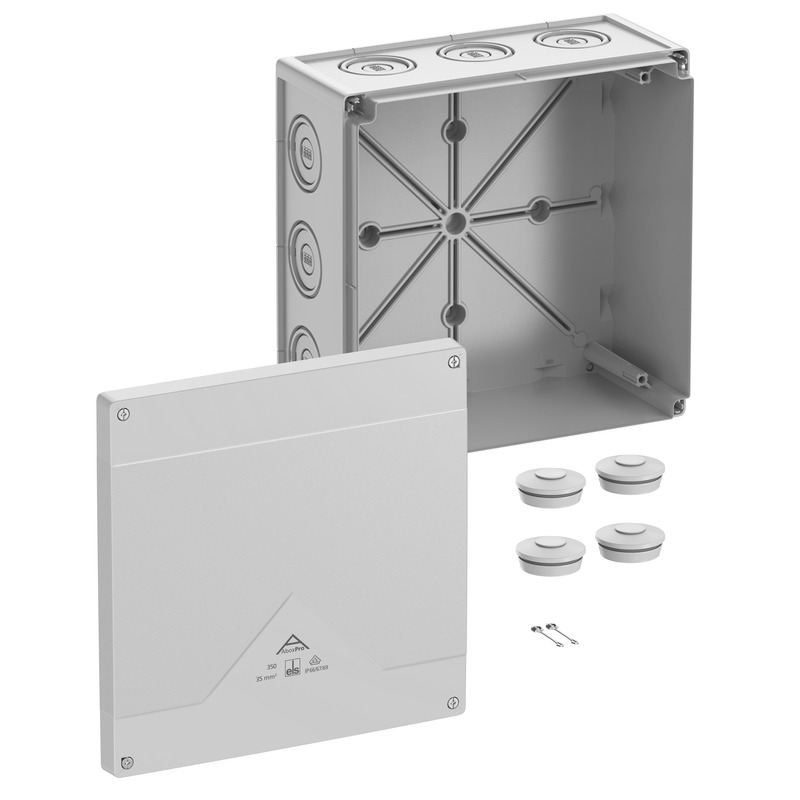

Forgreningsboks - Abox Pro 350-L

Forgreningsboks Abox Pro 350-L

Dimensjoner : 252 x 252 x 120 mm
Produktnummer: 43540001
E-nummer: 1236767

grå, U_i=1000 V AC, uten klemmer

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 35 mm², Sertifisert til...

Overvåkningsliste

ny

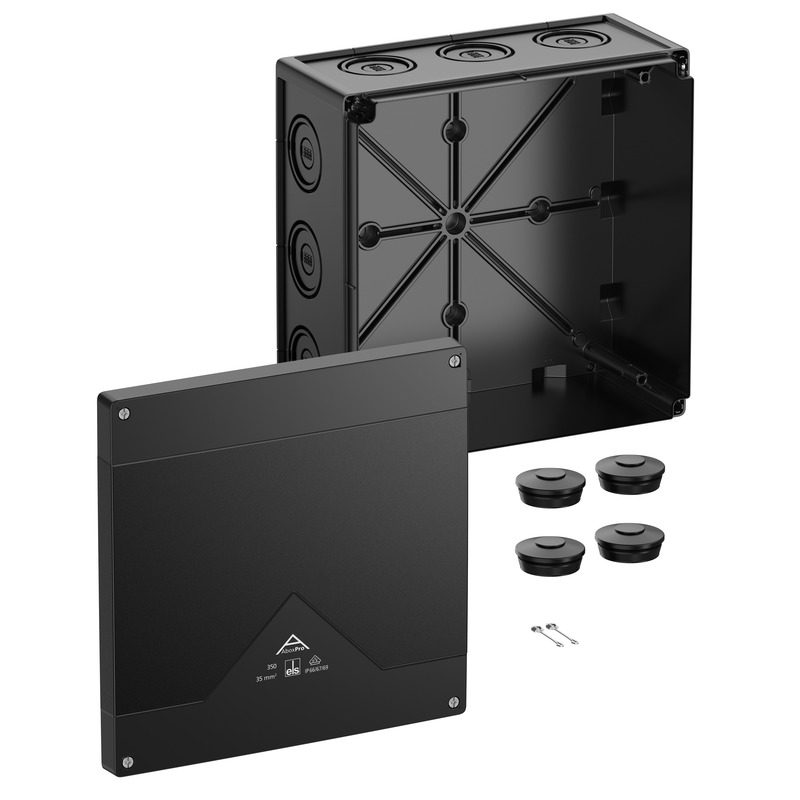

Forgreningsboks - Abox Pro 350-L/sw

Forgreningsboks Abox Pro 350-L/sw

Dimensjoner : 252 x 252 x 120 mm
Produktnummer: 43500001
E-nummer: 1236776

svart, U_i=1000 V AC, uten klemmer

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 35 mm², Sertifisert til...

Overvåkningsliste

ny

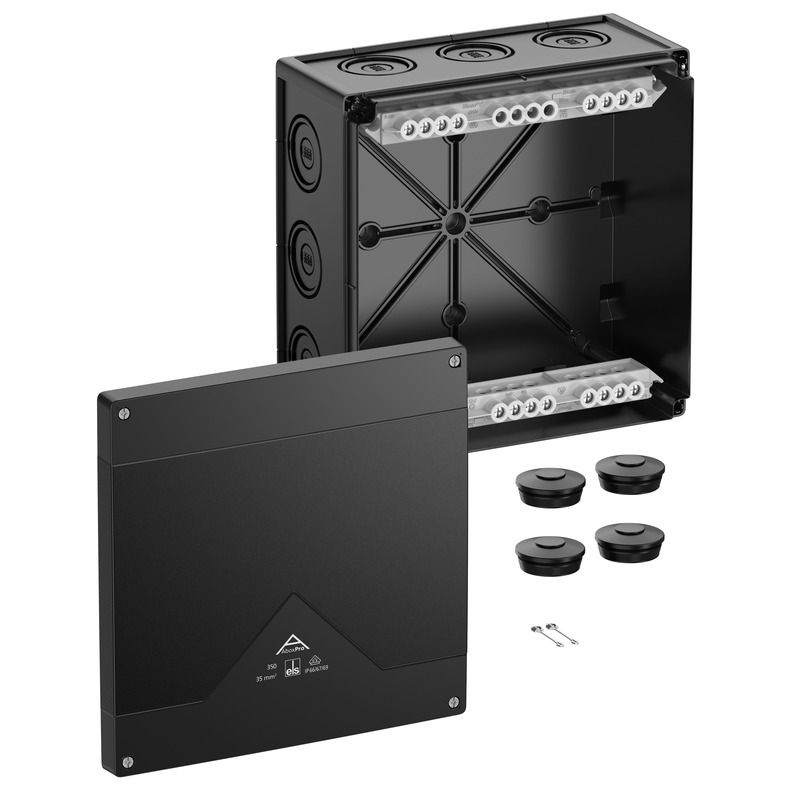

Forgreningsboks - Abox Pro 350-35²/sw
