Forgreningsboks
Produktnummer: 49047001 | Dimensjoner: 440 x 320 x 179 mm
E-nummer: 1239132

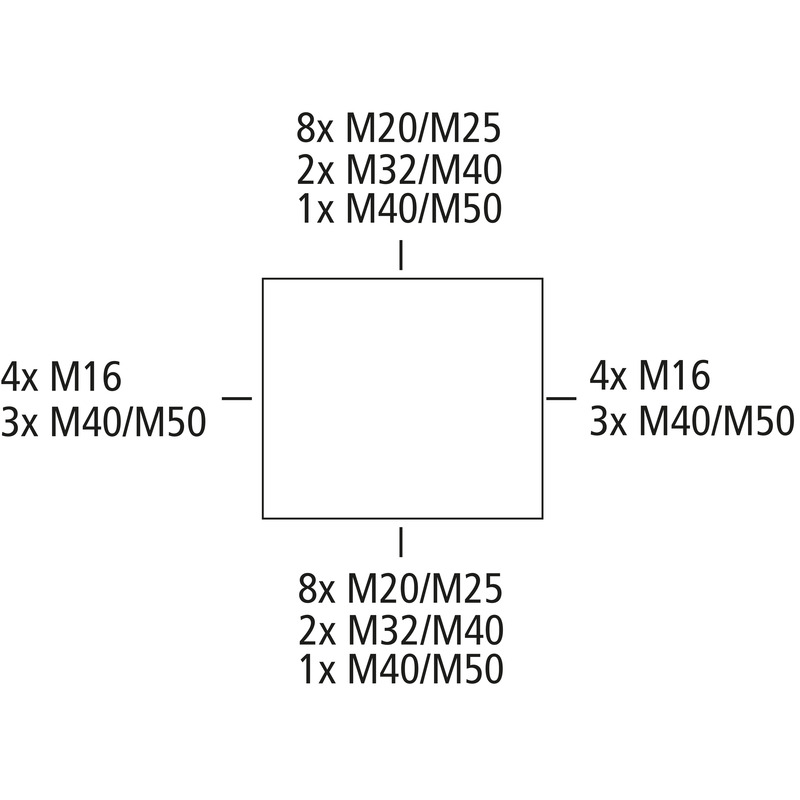

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 70 mm², Ui=690 V AC, Push-out membran, M16/M20/M25/M32/M40/M50, (24 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder
grå, med skrueterminal 4-polet - 70² (16-70²)
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 70 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| Poltall | 4 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 440 mm |
|---|---|
| Lengde | 320 mm |
| Høyde | 179 mm |
| Vekt | 5.821 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902311927 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85369095 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat, glassfiberforsterket |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Polyamid, glassfiberforsterket |
Kabelinnføring for ledninger til Ø 75 mm, 2 x flenskobling (GFV)
Kabelinnføring for ledninger til Ø 75 mm, 2 x flenskobling (GFV)
Kabelskruforbindelse KVR M20-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse KVR M25-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse KVR M32-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse KVR M40-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse KVR M50-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm
