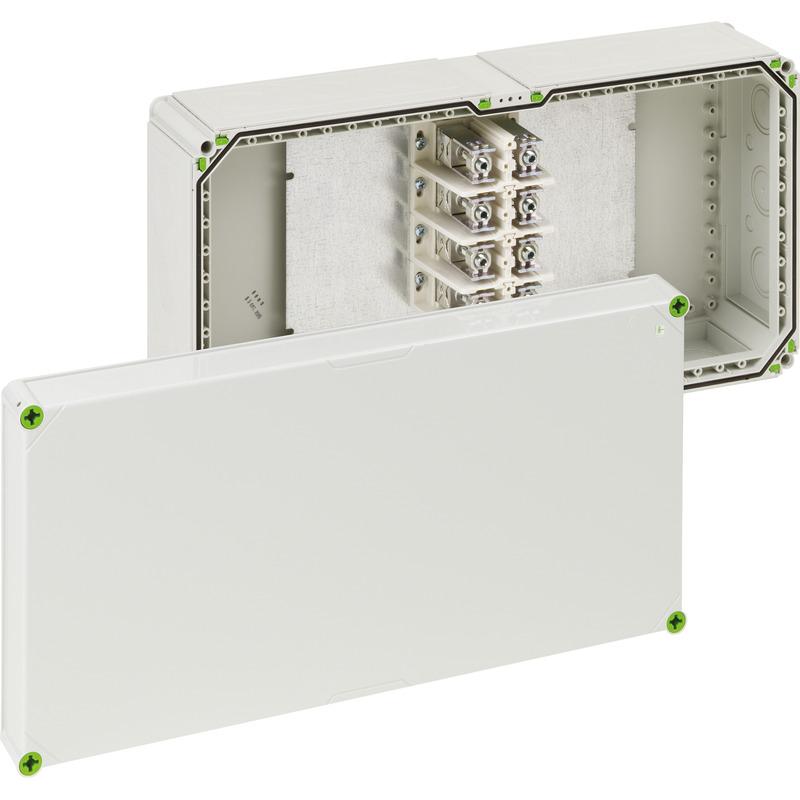

Forgreningsboks
Produktnummer: 49049401 | Dimensjoner: 640 x 320 x 179 mm
E-nummer: 1239134

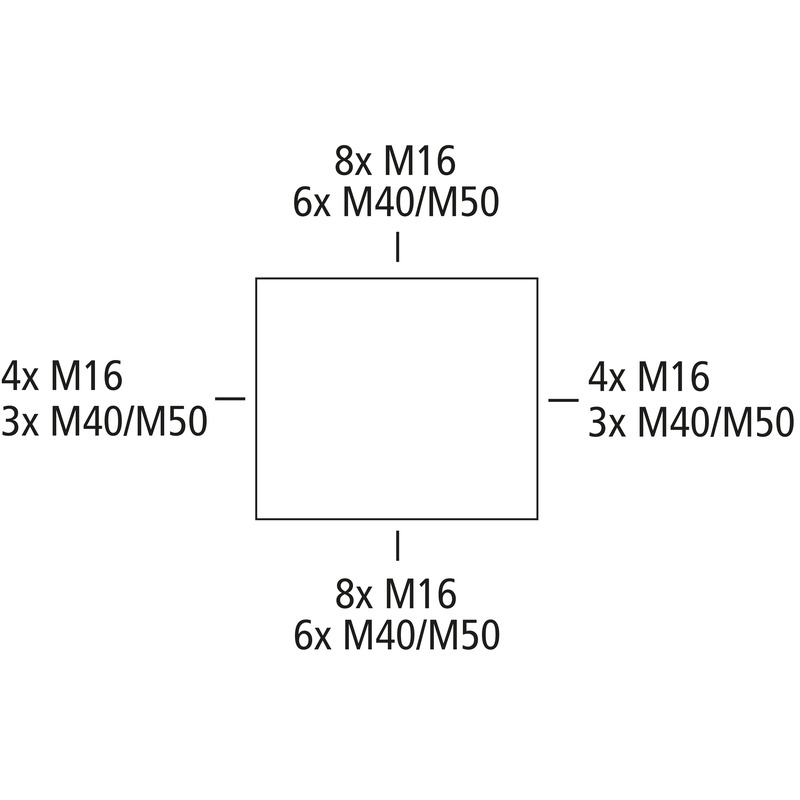

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 240 mm², Ui=690 V AC, Push-out membran, M16/M40/M50, (30 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder
grå, med spesialskrueklemme for lederinnføring på toppen, 4-polet - 240² (25 til 240 mm², CU/AL)
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 240 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| Poltall | 4 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 640 mm |
|---|---|
| Lengde | 320 mm |
| Høyde | 179 mm |
| Vekt | 9.342 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902361915 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85369095 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat, glassfiberforsterket |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Polyamid, glassfiberforsterket |
Tilkoblingsklemme, 1-polet, kan seriekobles, for en- eller flerleder og for lamellert flatkobber
Kabelinnføring for ledninger til Ø 75 mm, 2 x flenskobling (GFV)
Kabelstrekkavlastning for kabelinnføringer GKE 32 og GKE 43, for ledninger opp til Ø 75 mm
Utvendig festelask for montering av enkeltbokser eller mindre anlegg på jevne veggflater, kan festes...
Kabelskruforbindelse KVR M25-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse KVR M32-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse KVR M40-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse KVR M50-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
| CAD-data | Last ned 3D-CAD-data |
|---|
Logg inn på mySpelsberg for å laste ned BIM data. mySpelsberg Logg inn
Logg inn på mySpelsberg for å laste ned anbudstekster. mySpelsberg Logg inn

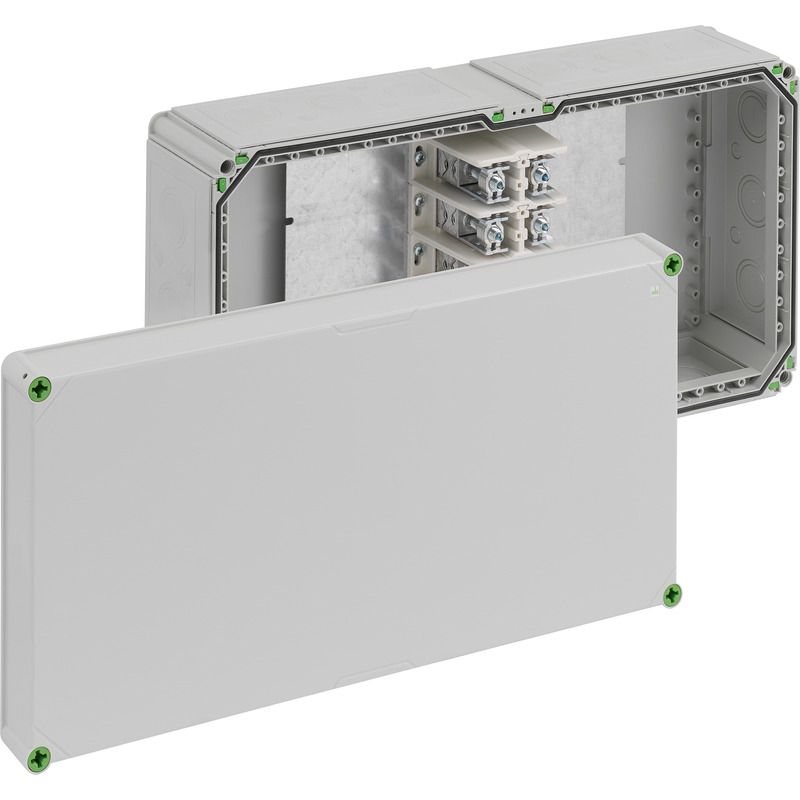

Forgreningsboks Abox-i 2400 240²/5
