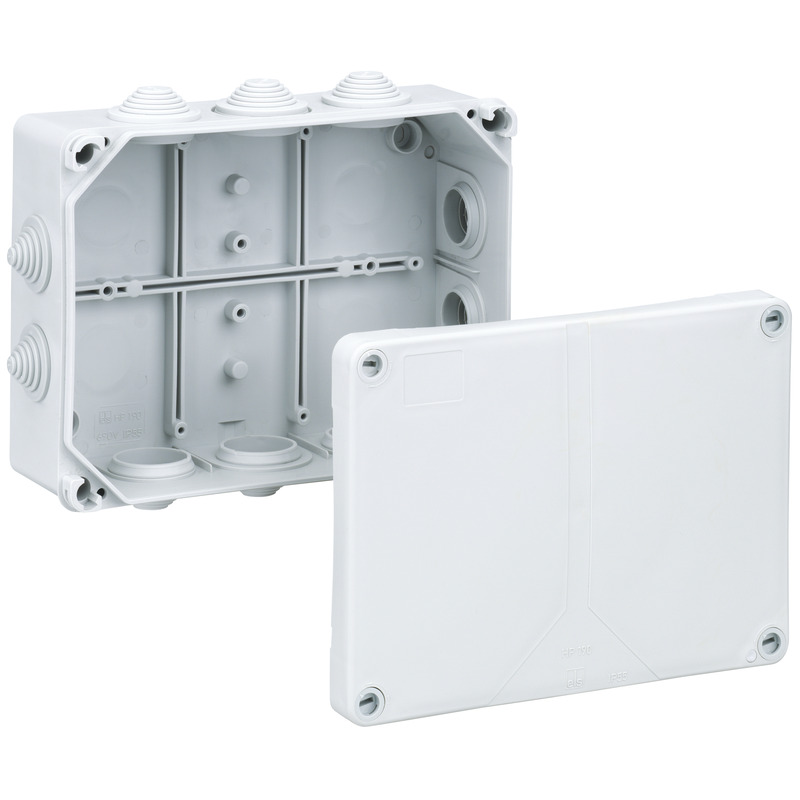

HP 190-L HP 190-L

Forgreningsboks

HP 190-L

Produktnummer: 32699001 | Dimensjoner: 199 x 149 x 77 mm

Forgreningsboks, med beskyttelsesklasse IP55, Nominelt tverrsnitt 16 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Trappet nippel, M25/M32/M40, Tetningsområde 13 - 26,5 mm, (4 bak, 10 Side), innvendige feste-punkt, for standard innendørs installasjoner

grå, uten klemmer

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 16 mm²
Beskyttelsesklasse II
Beskyttelsesart IP55
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 199 mm
Lengde 149 mm
Høyde 77 mm
Innvendig lengde 140 mm
Innvendig bredde 190 mm
Innvendig høyde 70 mm
Vekt 0.31 kg

Materialegenskaper

UV-bestandig nei
halogenfri nei

mekaniske egenskaper

for tetningsområde min 13 mm
for tetningsområde maks 26.5 mm
Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes nei
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902940073
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85389099

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES pdf (550 KB)

Dimensjonsblad

Dimensjonell tegning pdf (1 MB)
Dimensjonell tegning dwg (2 MB)
Dimensjonell tegning dxf (8 MB)

Sertifikat

UKCA Erklæring EN pdf (48 KB)
CE Erklæring DE/EN/PL pdf (311 KB)
VDE Sertifikat DE/EN pdf (606 KB)
CE Erklæring DE/EN/FR pdf (218 KB)

Tilbehør

Kombisett - KS M25

Kombisett KS M25

  • Dimensjoner : 36 x 32 x 27 mm
  • Produktnummer: 19202501

Gjengelengde 19 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Kombisett - KS M25-gro

Kombisett KS M25-gro

  • Dimensjoner : 36 x 32 x 22 mm
  • Produktnummer: 19202601

Gjengelengde 22 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Monteringsplate - TK MPI-1811

Monteringsplate TK MPI-1811

  • Dimensjoner : 150 x 90 x 2,5 mm
  • Produktnummer: 19500601
  • E-nummer: 2543255

TK PS / TK PC 1811



Monteringsplate i melaminkledd isolasjonsmateriale, 2,5 mm tykk, inkl. festeskruer, grå



Overvåkningsliste
Detaljer
DIN-skinne - NS 35-106

DIN-skinne NS 35-106

  • Dimensjoner : 35 x 106,0 x 7,5 mm
  • Produktnummer: 19810601
  • E-nummer: 2543263

for TK 1309, TK 1313 og Abox/Abox-i 100, lengde 106 mm



DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer



Overvåkningsliste
Detaljer
DIN-skinne - NS 35-144

DIN-skinne NS 35-144

  • Dimensjoner : 35 x 144,0 x 7,5 mm
  • Produktnummer: 19814401
  • E-nummer: 2543264

TK PS/PC 1809/1811/1813/1818/2518



DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer



Overvåkningsliste
Detaljer

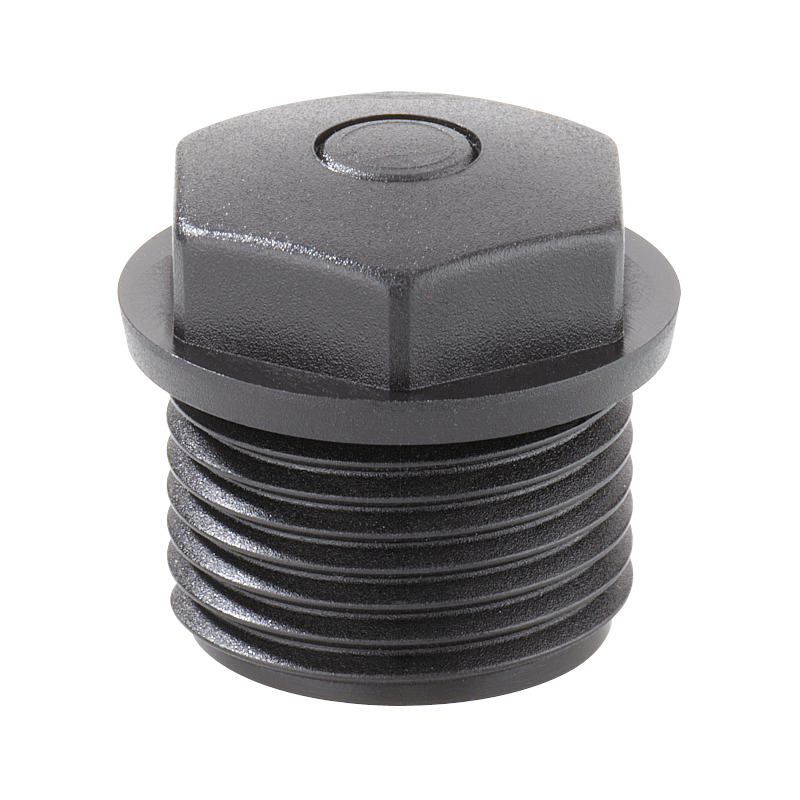

Skrukork - WST M25/sw

Skrukork WST M25/sw

  • Dimensjoner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 20302501

Tetningsområde 9 - 16 mm, Gjengelengde 12 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, sort



Overvåkningsliste
Detaljer

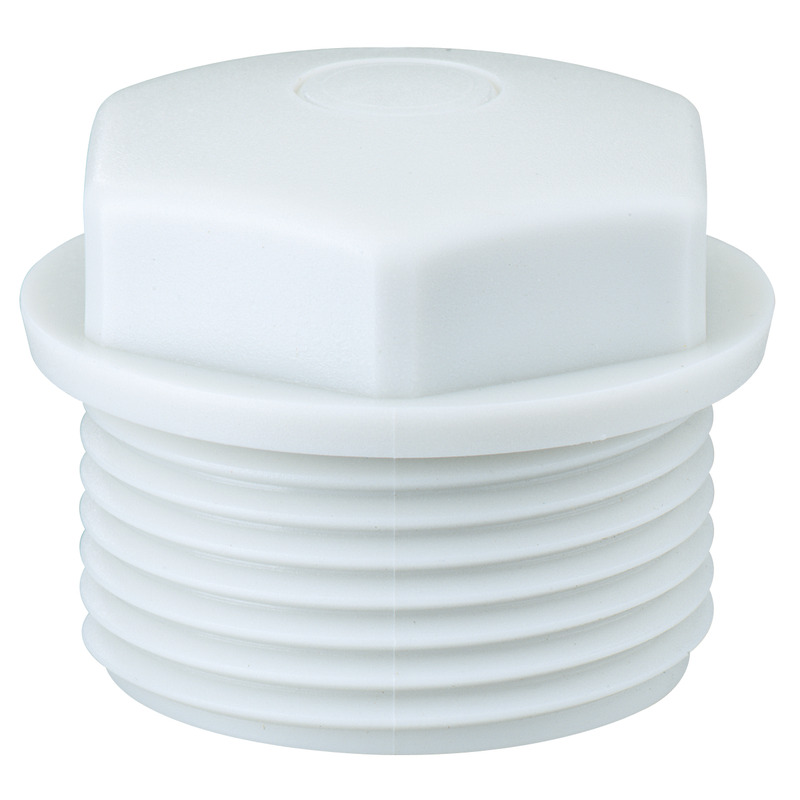

Skrukork - WST M25

Skrukork WST M25

  • Dimensjoner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 20342501

Tetningsområde 9 - 16 mm, Gjengelengde 12 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå



Overvåkningsliste
Detaljer
Skrukork - WST M40

Skrukork WST M40

  • Dimensjoner : 45,8 x 45,8 x 28 mm
  • Produktnummer: 20344001

Tetningsområde 17 - 24 mm, Gjengelengde 14 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå



Overvåkningsliste
Detaljer

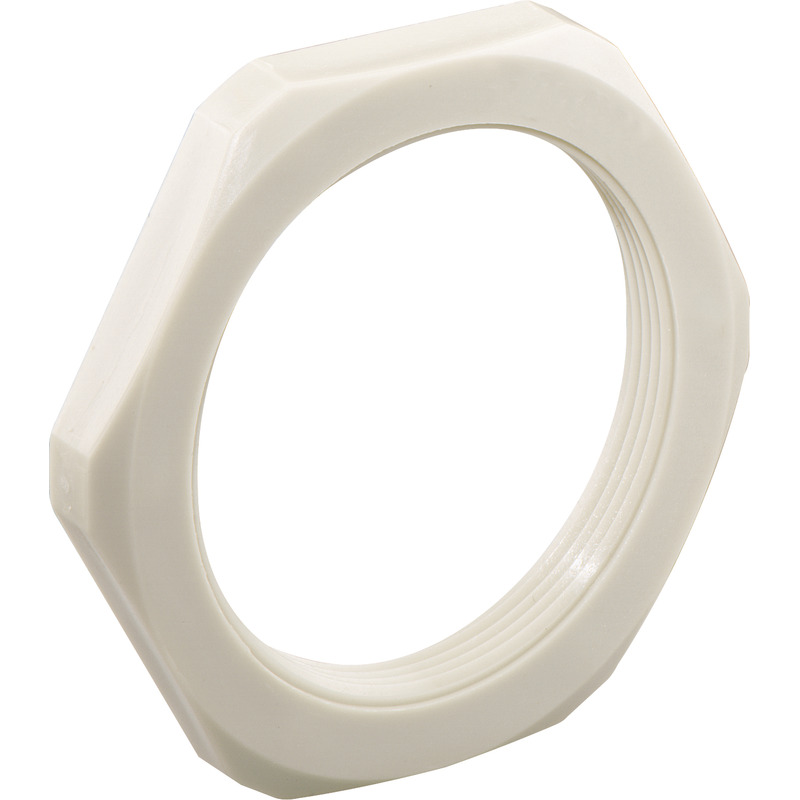

Kontramutter - GMU PA M25

Kontramutter GMU PA M25

  • Dimensjoner : 36 x 36 x 6 mm
  • Produktnummer: 20842501

Gjenger M25x1,5



Kontramutter for metriske skrunipler og kabelskruforbindelser, polyamid



Overvåkningsliste
Detaljer
Kontramutter - GMU PA M40

Kontramutter GMU PA M40

  • Dimensjoner : 56 x 56 x 7 mm
  • Produktnummer: 20844001

Gjenger M40x1,5



Kontramutter for metriske skrunipler og kabelskruforbindelser, polyamid



Overvåkningsliste
Detaljer

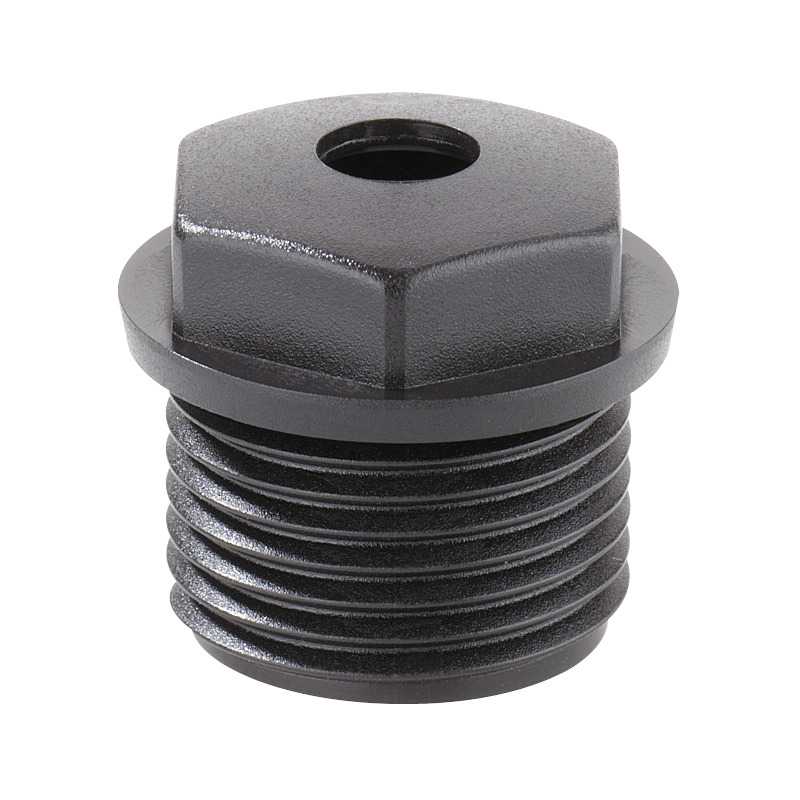

Skrunippel - WNI M25/sw

Skrunippel WNI M25/sw

  • Dimensjoner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 21302501

Tetningsområde 9 - 16 mm, Gjengelengde 12 mm



Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, svart



Overvåkningsliste
Detaljer

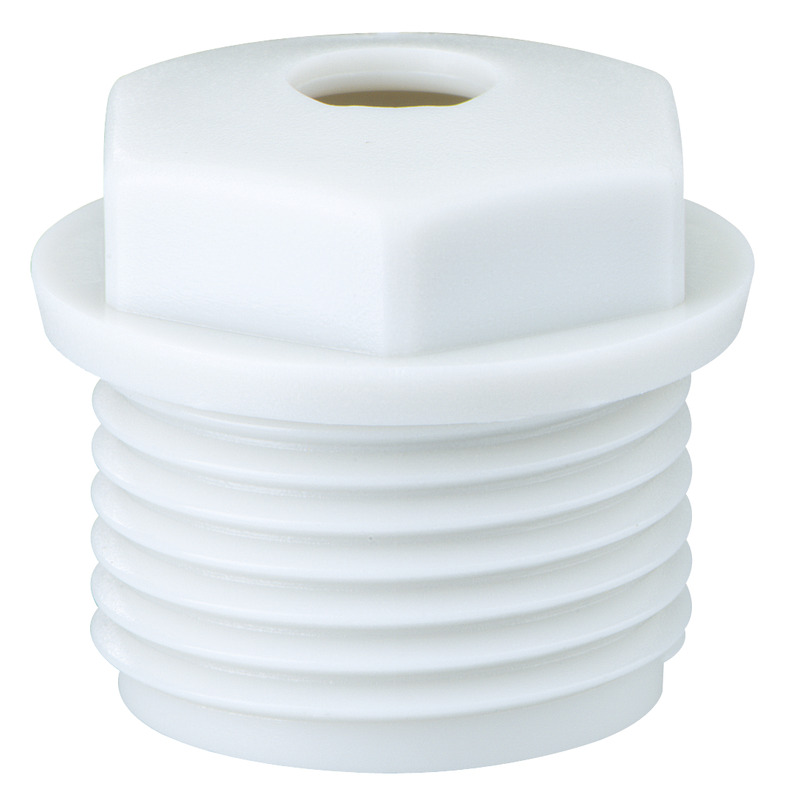

Skrunippel - WNI M25

Skrunippel WNI M25

  • Dimensjoner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 21342501

Tetningsområde 9 - 16 mm, Gjengelengde 12 mm



Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå



Overvåkningsliste
Detaljer
Nivåplugg - SNI M25

Nivåplugg SNI M25

  • Dimensjoner : 30 x 30 x 19 mm
  • Produktnummer: 21642501

Tetningsområde 5 - 21 mm



Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...



Overvåkningsliste
Detaljer

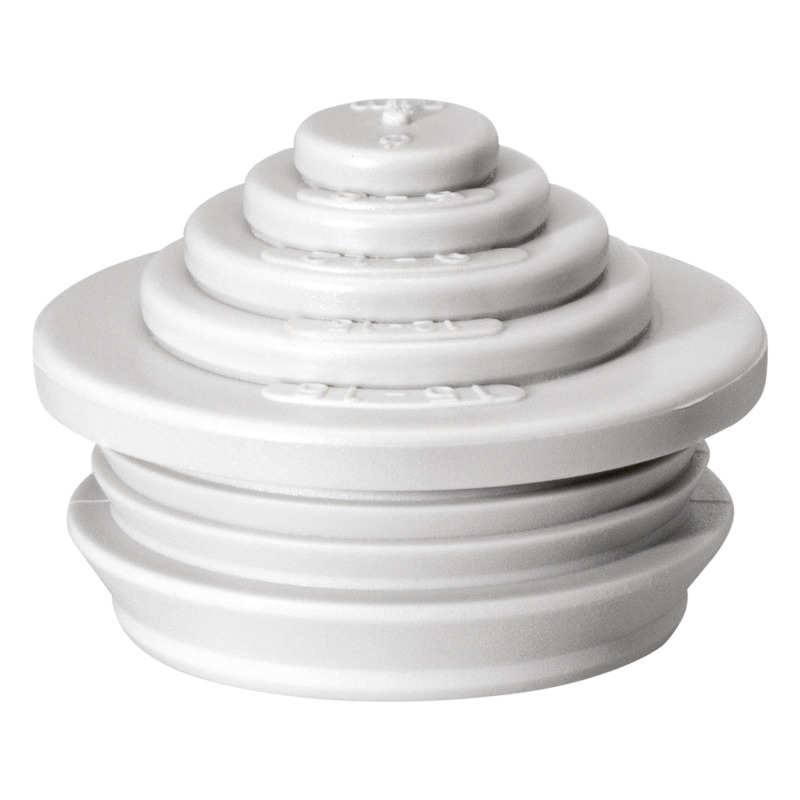

Nivåplugg - SNI M40

Nivåplugg SNI M40

  • Dimensjoner : 45 x 45 x 24 mm
  • Produktnummer: 21644001

Tetningsområde 14 - 54 mm



Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25-MGM/sw

Kabelskruforbindelse KVR M25-MGM/sw

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22702501
  • E-nummer: 1239285

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M40-MGM/sw

Kabelskruforbindelse KVR M40-MGM/sw

  • Dimensjoner : 50 x 50 x 54 mm
  • Produktnummer: 22704001
  • E-nummer: 1239290

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25-MGM

Kabelskruforbindelse KVR M25-MGM

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501
  • E-nummer: 1243083

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M40-MGM

Kabelskruforbindelse KVR M40-MGM

  • Dimensjoner : 50 x 50 x 54 mm
  • Produktnummer: 22744001
  • E-nummer: 1243085

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M25

Påmonteringsstuss AST M25

  • Dimensjoner : 29,5 x 29,5 x 22,6 mm
  • Produktnummer: 23042501

Tetningsområde 9 - 18,5 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M40

Påmonteringsstuss AST M40

  • Dimensjoner : 46,5 x 46,5 x 25,6 mm
  • Produktnummer: 23044001

Tetningsområde 17 - 30 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!

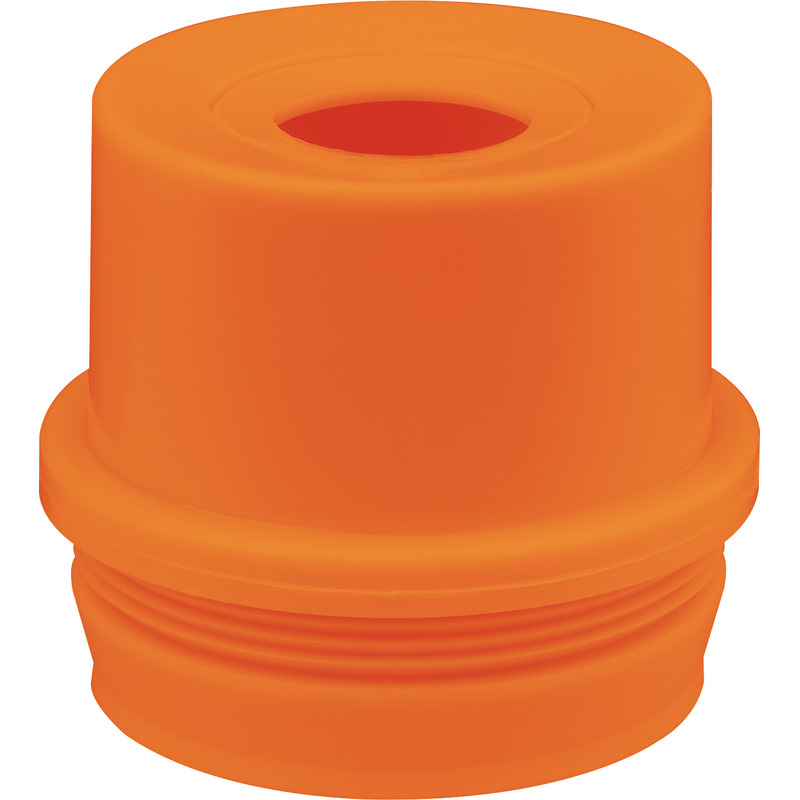

Påmonteringsstuss - AST M25/or

Påmonteringsstuss AST M25/or

  • Produktnummer: 23062501

Tetningsområde 9 - 18 mm



Festebøsninger, IP 54, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Påmonteringsstuss - AST M40/or

Påmonteringsstuss AST M40/or

  • Produktnummer: 23064001

Tetningsområde 17 - 30 mm



Festebøsninger, IP 54, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser...



Overvåkningsliste
Detaljer

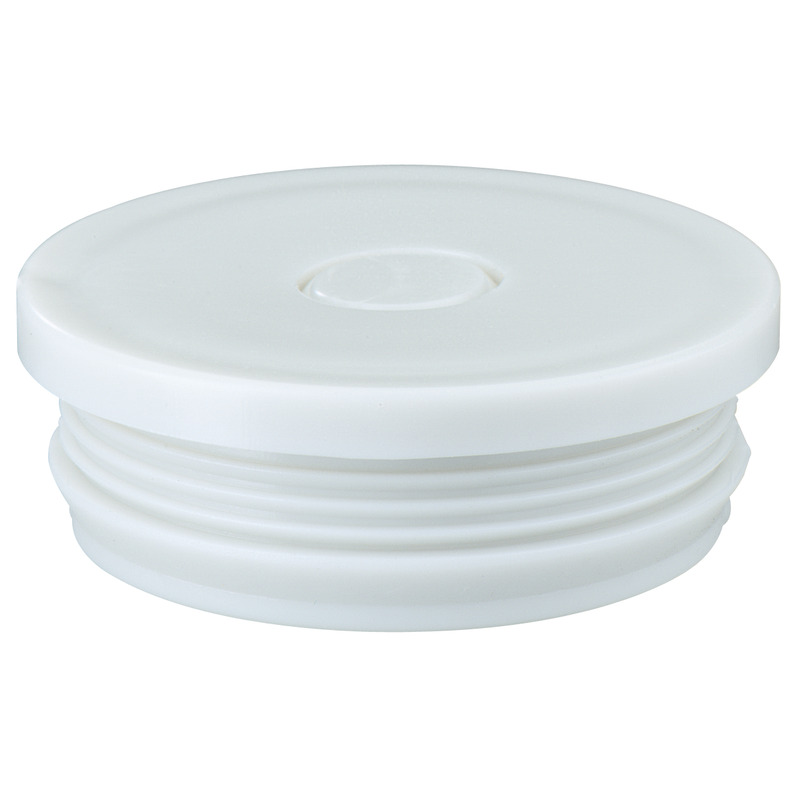

Skrukork - VST M25

Skrukork VST M25

  • Dimensjoner : 29,5 x 29,5 x 14,1 mm
  • Produktnummer: 23142501

Tetningsområde 9 - 16 mm



Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...



Overvåkningsliste
Detaljer
Skrukork - VST M40

Skrukork VST M40

  • Dimensjoner : 44,5 x 44,5 x 14,6 mm
  • Produktnummer: 23144001

Tetningsområde 17 - 30 mm



Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Skrukork - VST M25/or

Skrukork VST M25/or

  • Dimensjoner : 29,5 x 29,5 x 14,1 mm
  • Produktnummer: 23162501



Blindplugg med lukket tetningsmembran. Nødvendig hvis DAL 1 / DAL 2 kombineres etter hverandre, for...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Skrukork - VST M40/or

Skrukork VST M40/or

  • Dimensjoner : 44,5 x 44,5 x 14,6 mm
  • Produktnummer: 23164001



Blindplugg med lukket tetningsmembran. Nødvendig hvis DAL 1 / DAL 2 kombineres etter hverandre, for...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!

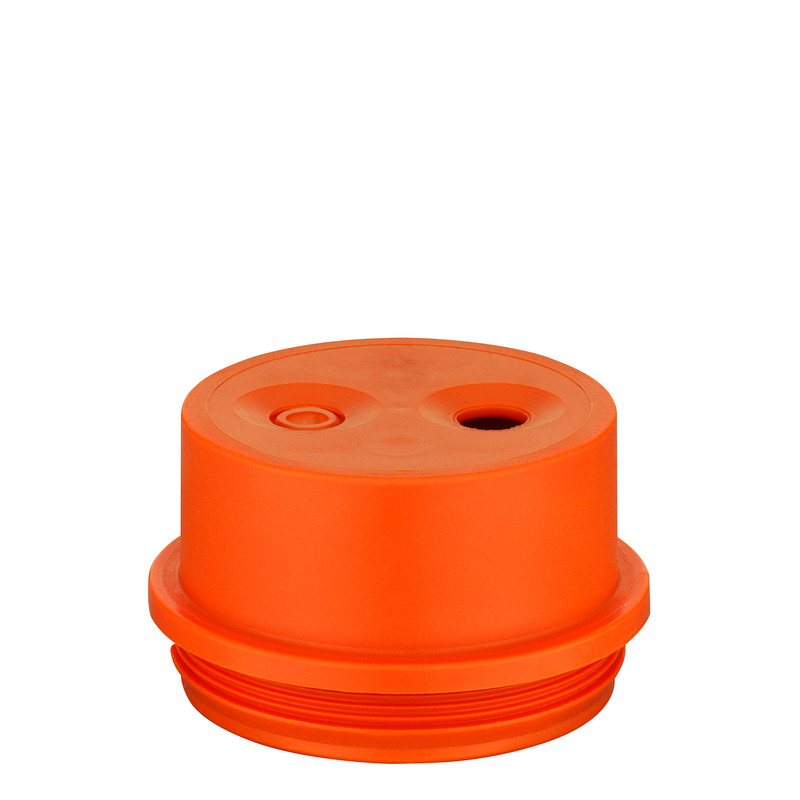

Påmonteringsstuss - DST M40 or

Påmonteringsstuss DST M40 or

  • Produktnummer: 23564001

med to tetningsmembraner, en av dem åpnet, oransje, for veggtykkelse...



Festebøsninger, IP 54, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25

Kabelskruforbindelse KVR M25

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 24742501

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, uten kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M40

Kabelskruforbindelse KVR M40

  • Dimensjoner : 50 x 50 x 54 mm
  • Produktnummer: 24744001

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, uten kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Tetningsring - ADR M25

Tetningsring ADR M25

  • Dimensjoner : 30 x 30 x 2,0 mm
  • Produktnummer: 24902501

naturlig, innvendig diameter 25 mm, utvendig diameter 30 mm, tykkelse...



Tetningsring for koblingsgjenger M_ x 1,50 mm for pakknippler med metriske gjenger, polyetylen



Overvåkningsliste
Detaljer

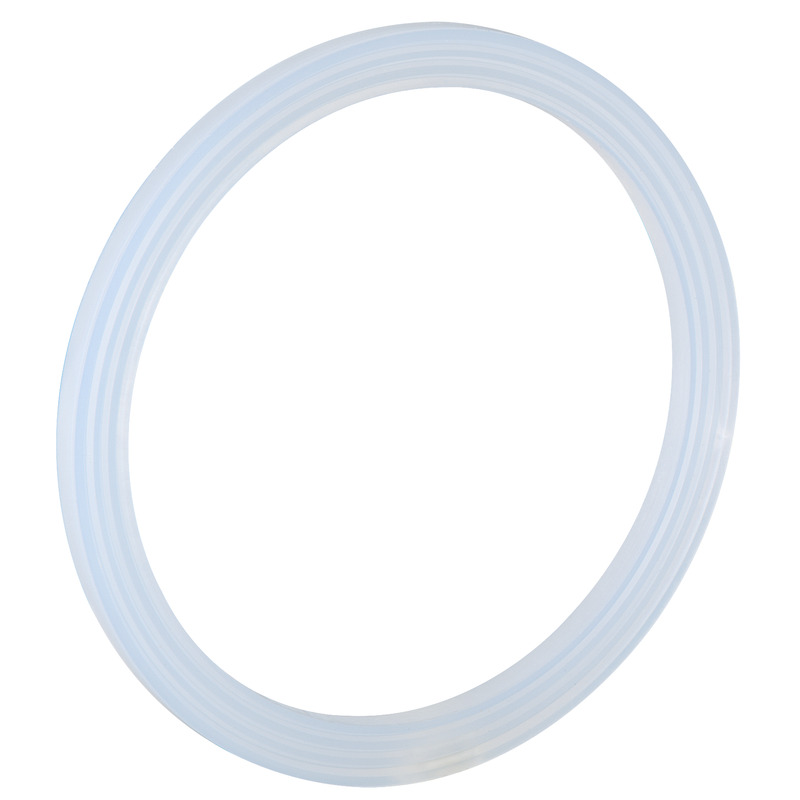

Tetningsring - ADR M40

Tetningsring ADR M40

  • Dimensjoner : 45 x 45 x 2,0 mm
  • Produktnummer: 24904001

natur, innvendig diameter 40 mm, utvendig diameter 45 mm, tykkelse 2...



Tetningsring for koblingsgjenger M_ x 1,50 mm for pakknippler med metriske gjenger, polyetylen



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25/sw

Dobbelmembranstuss DMS M25/sw

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26002501
  • E-nummer: 1226559

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25/w

Dobbelmembranstuss DMS M25/w

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26012501
  • E-nummer: 1226560

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25

Dobbelmembranstuss DMS M25

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1226558

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer

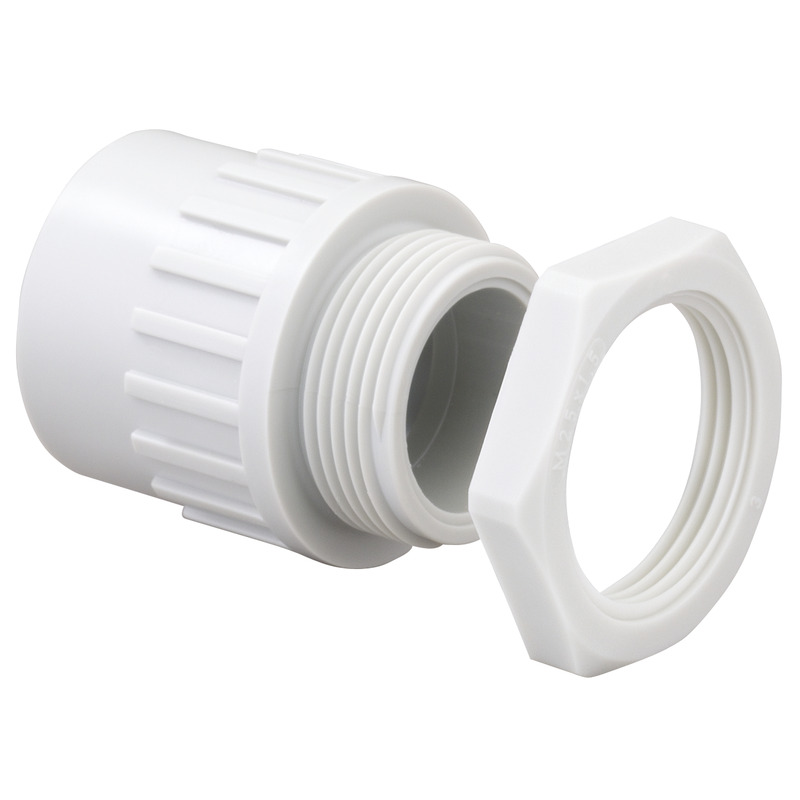

Rørstuss - RST M25

Rørstuss RST M25

  • Dimensjoner : 36 x 32 x 38 mm
  • Produktnummer: 28842501

for rør med en utvendig diameter på 25 mm



Rørstuss for festing av glatte rør, med kontramutter, polystyren, grå



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Terminalblokk - WK 100 KLS-10²

Terminalblokk WK 100 KLS-10²

  • Dimensjoner : 33 x 96 x 26,5 mm
  • Produktnummer: 46051001

5x10 mm², for K15, K3-, K4-EK-bokser



Koblingsklemme, Ui=400 V / 690 V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
DIN-skinne - NS 35-90

DIN-skinne NS 35-90

  • Dimensjoner : 80 x 88 x 7,5 mm
  • Produktnummer: 97980001

DIN-skinne 35 mm for ettermontering i IBTronic-TT H120TT-S2



DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm



Overvåkningsliste
Detaljer
ny Monteringssett - KTB 1

Monteringssett KTB 1

  • Dimensjoner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...



Overvåkningsliste
Detaljer

CAD-data

CAD-data Last ned 3D-CAD-data

Din forespørsel

Din informasjon
Bedriftsdata
CAD-format

Anbudstekster

Din direkte linje til våre eksperter

Du har spørsmål om produktet og ønsker å få råd?
Her kan du direkte legge igjen en melding som refererer til produktet.

Skriv en melding
Legg til produkt til overvåkningslister

Bestående overvåkningslister

Ny overvåkningsliste

organisere overvåkningsliste
