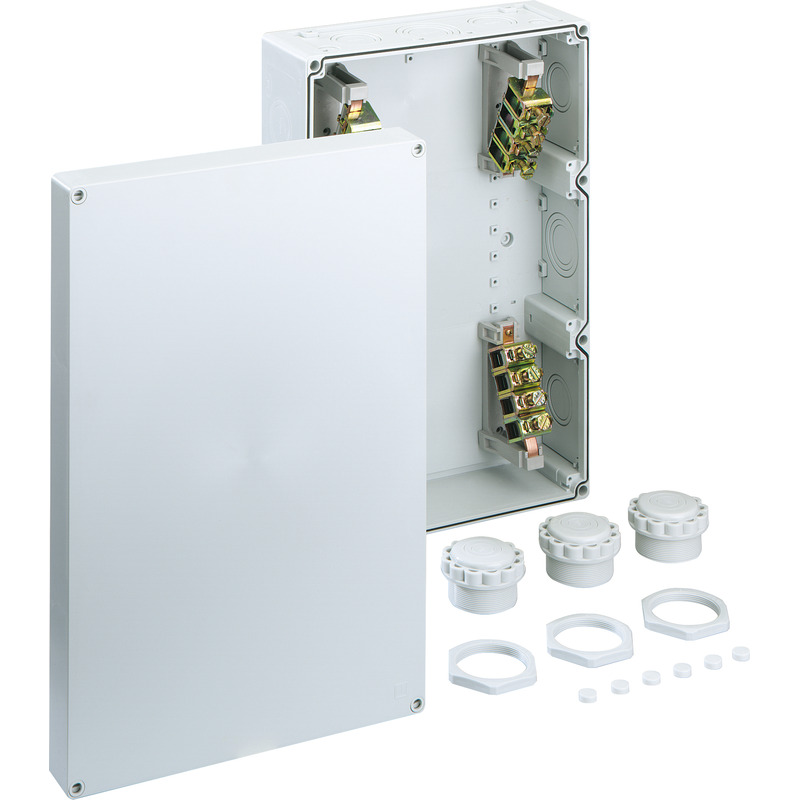

Forgreningsboks

Abox 700-70²/4

Produktnummer: 87041001 | Dimensjoner: 300 x 450 x 132 mm

E-nummer: 1243518

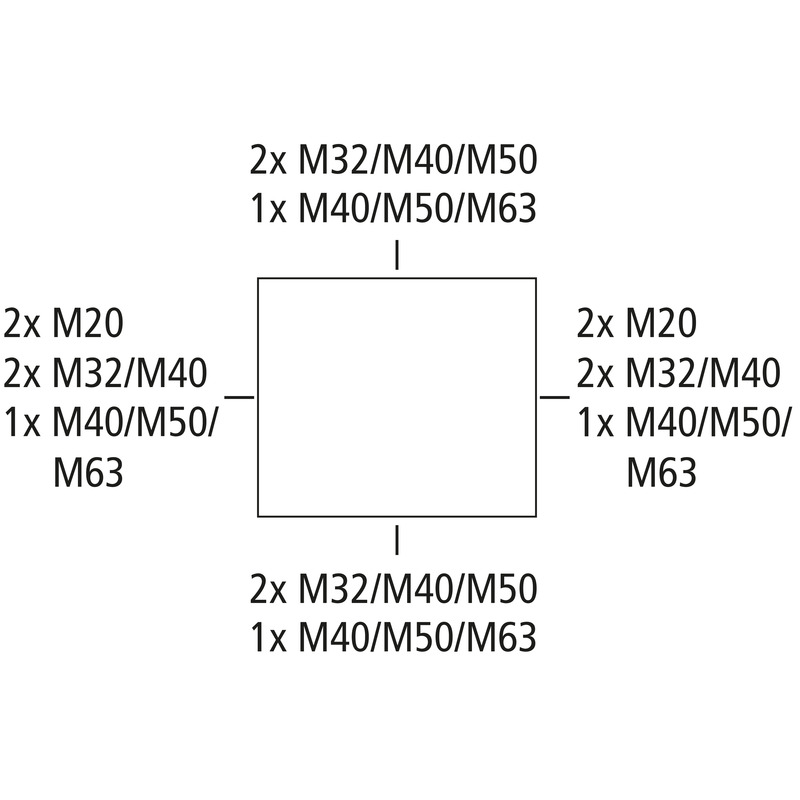

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 70 mm², U_i=690 V AC, Push-out membran, M20/M32/M40/M50/M63, (16 Side), innvendige feste-punkt, for standard innendørs installasjoner

grå, med skrueterminal 4-polet - 70² (16-70²)

Vedlagt tilbehør:
3 pakknipler med kontramutter IP54 M63 tetningsområde 24 - 43 mm

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
maks. ledertverrsnitt	70 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP54/IP65
Poltall	4
UL Type Rating	ikke aktuelt

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	300 mm
Lengde	450 mm
Høyde	132 mm
Vekt	3.61 kg

Materialegenskaper

UV-bestandig	nei
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	650 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1 Nm
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Innendørs område

Sales Information

EAN	4013902111183
Packing Unit Code	CT
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polystyren
Materiale overdel	Polystyren
Materiale dekselskrue	Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	jpg (1 MB)
Dimensjonell tegning	pdf (699 KB)
Dimensjonell tegning	dwg (1 MB)
Dimensjonell tegning	dxf (8 MB)

Sertifikat

UKCA Erklæring EN	pdf (49 KB)
CE Erklæring DE/EN/FR	pdf (218 KB)
CE Erklæring DE/EN/PL	pdf (312 KB)

Tilbehør

Terminalblokk Abox 700 KLS-70²

Dimensjoner : 220 x 150 x 30 mm
Produktnummer: 84007001

1-polet - 70 mm²

Koblingsklemme iht. NEK EN 60998 (VDE 0613), U_i=690V

Overvåkningsliste

Detaljer

DIN-skinne NS35-216/3

Dimensjoner : 35 x 216 x 22,5 mm
Produktnummer: 79503001

universal gulvmontering, med festeskruer, Lengde 216 mm

DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm

Overvåkningsliste

Detaljer

Monteringsplate AK MPI 3

Dimensjoner : 240 x 390 x 4 mm
Produktnummer: 79500301

AKL/AKi 3-4, Abox 700

Monteringsplate i melaminkledd isolasjonsmateriale, 4 mm tykk, inkl. festeskruer, grå

Overvåkningsliste

Detaljer

Kombisett KS M20

Dimensjoner : 100 x 40 x 30 mm
Produktnummer: 19202001

Gjengelengde 17 mm

Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...

Overvåkningsliste

Detaljer

Kombisett KS M32

Dimensjoner : 100 x 50 x 30 mm
Produktnummer: 19203201

Gjengelengde 20 mm

Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...

Overvåkningsliste

Detaljer

Kombistuss KST M25-17

Dimensjoner : 29,5 x 29,5 x 17 mm
Produktnummer: 19302501

Lengde 17 mm, for vertikal forbindelse av AK/AKi 03 - 12 små...

Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm

Overvåkningsliste

Detaljer

Kombistuss KST M25-33

Dimensjoner : 29,5 x 29,5 x 33 mm
Produktnummer: 19302601

Lengde 33 mm, for vertikal forbindelse av AK 14 - 56, AK/AKi 24 små...

Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm

Overvåkningsliste

Detaljer

Kombistuss KST M32

Dimensjoner : 36,5 x 36,5 x 24,5 mm
Produktnummer: 19303201

Lengde 25 mm, for vertikal og horisontal forbindelse av AK/AKi 24 små...

Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm

Overvåkningsliste

Detaljer

Skrukork WST M20

Dimensjoner : 24 x 24 x 20 mm
Produktnummer: 20342001

Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm

Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå

Overvåkningsliste

Detaljer

Skrukork WST M32

Dimensjoner : 37,5 x 37,5 x 25 mm
Produktnummer: 20343201

Tetningsområde 17 - 24 mm, Gjengelengde 14 mm

Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå

Overvåkningsliste

Detaljer

Skrukork WST M40

Dimensjoner : 45,8 x 45,8 x 28 mm
Produktnummer: 20344001

Tetningsområde 17 - 24 mm, Gjengelengde 14 mm

Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå

Overvåkningsliste

Detaljer

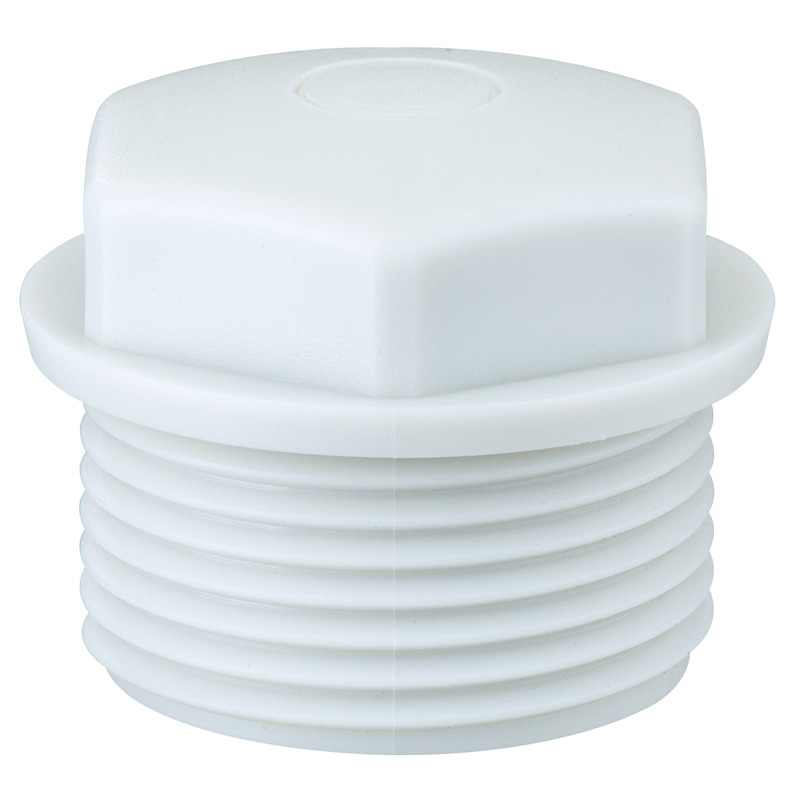

Skrukork WST M50

Dimensjoner : 55,8 x 55,8 x 31 mm
Produktnummer: 20345001

Tetningsområde 22 - 35 mm, Gjengelengde 18 mm

Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå

Overvåkningsliste

Detaljer

Skrunippel WNI M20

Dimensjoner : 24 x 24 x 20 mm
Produktnummer: 21342001

Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm

Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå

Overvåkningsliste

Detaljer

Skrunippel WNI M32

Dimensjoner : 37,5 x 37,5 x 25 mm
Produktnummer: 21343201

Tetningsområde 11 - 22 mm, Gjengelengde 14 mm

Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå

Overvåkningsliste

Detaljer

Nivåplugg SNI M20

Dimensjoner : 25 x 25 x 17 mm
Produktnummer: 21642001

Tetningsområde 5 - 16 mm

Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...

Overvåkningsliste

Detaljer

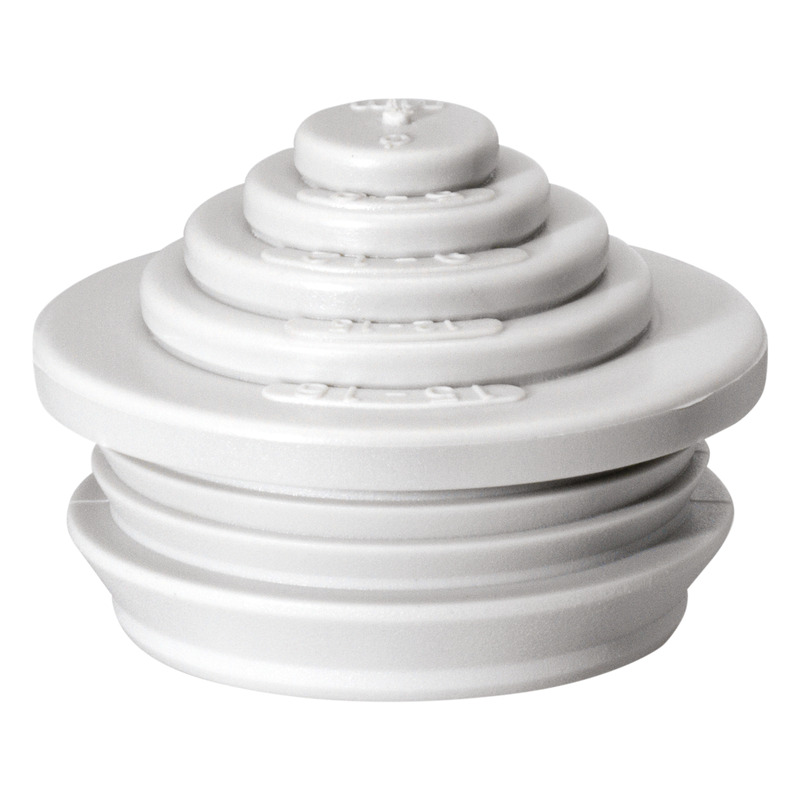

Nivåplugg SNI M32

Dimensjoner : 37 x 37 x 20 mm
Produktnummer: 21643201

Tetningsområde 13 - 26,5 mm

Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...

Overvåkningsliste

Detaljer

Nivåplugg SNI M40

Dimensjoner : 45 x 45 x 24 mm
Produktnummer: 21644001

Tetningsområde 14 - 54 mm

Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M20-MGM

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001
E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M20-GDB/MGM

Dimensjoner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M25-MGM

Dimensjoner : 31,5 x 31,5 x 44 mm
Produktnummer: 22742501
E-nummer: 1243083

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M32-MGM

Dimensjoner : 40 x 40 x 50 mm
Produktnummer: 22743201
E-nummer: 1243084

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M40-MGM

Dimensjoner : 50 x 50 x 54 mm
Produktnummer: 22744001
E-nummer: 1243085

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M50-MGM

Dimensjoner : 60 x 60 x 63 mm
Produktnummer: 22745001
E-nummer: 1243086

Tetningsområde 21 - 34,5 mm, Gjengelengde 13 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Detaljer

Påmonteringsstuss AST M20

Dimensjoner : 24,5 x 24,5 x 22,5 mm
Produktnummer: 23042001
E-nummer: 1243517

Tetningsområde 8 - 13,5 mm

Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...

Overvåkningsliste

Detaljer

Påmonteringsstuss AST M32

Dimensjoner : 35,5 x 35,5 x 25,1 mm
Produktnummer: 23043201

Tetningsområde 13 - 23 mm

Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...

Overvåkningsliste

Detaljer

Påmonteringsstuss AST M40

Dimensjoner : 46,5 x 46,5 x 25,6 mm
Produktnummer: 23044001

Tetningsområde 17 - 30 mm

Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...

Overvåkningsliste

Detaljer

Skrukork VST M20

Dimensjoner : 24,5 x 24,5 x 13,5 mm
Produktnummer: 23142001
