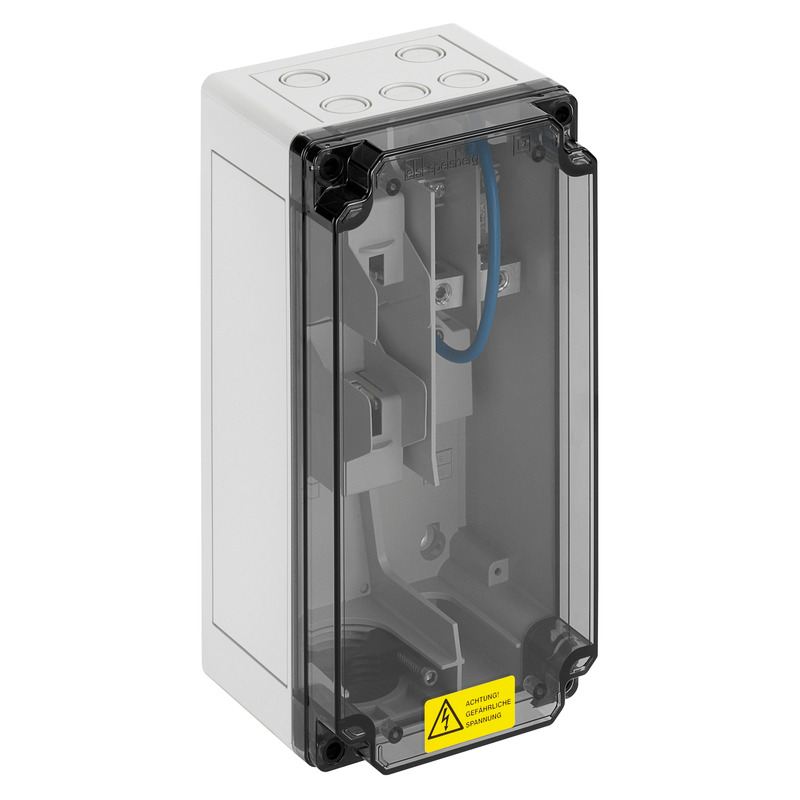

Kleinkabelhausanschlusskasten SVi H 12R-t (59301201) Nettilkobling opptil 4,6kVA: Spelsberg

Multiboks for små kabelhus

SVi H 12R-t

Produktnummer: 59301201 | Dimensjoner: 150 x 300 x 137 mm

Nettkoblingsboks, for 230 V vekselstrømnett (L-N-PE / L-PEN)   iht. VDE-AR-N 4100 (huskoblingsboks for énfasekobling), In=25 A, Imax=63 A, utstyrt med: 1 x NH00 sikringselement, 1 x N-klemme, 1 x PE-klemme, 1 x PE-N bro 10 mm², 1 x parkering for 2 ledere
Tilkoblingsterminaler tilførselsledning: Rammeklemme (6 - 50 mm² CU, 10 - 50 mm² AL)
Tilkoblingsterminaler utgang: Klemmekobling (2 x 2,5-50 mm² Cu)

Lokk gjennomsiktig

elektriske egenskaper

Nominell driftsspenning AC 400 V
Beskyttelsesklasse II
Beskyttelsesart IP54
UL Type Rating ikke aktuelt

Dimensjoner

Bredde 150 mm
Lengde 300 mm
Høyde 137 mm
Vekt 1.15 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V2
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Monteringstype Oppbygning
Slagfasthet IK07

Betingelser i omgivelsene

Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902369928
Packing Unit Code CT
ETIM Class EC000248
Tolltariffnummer 85369095

Materiale

Materiale underdel Plast

Sertifikater

Kontrolltegn VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Kontrolltegn VDE (DIN 0660-505)

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning dwg (1 MB)
Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (607 KB)
Dimensjonell tegning dxf (7 MB)

Sertifikat

UKCA Erklæring EN pdf (48 KB)
VDE Sertifikat DE/EN pdf (665 KB)
CE Erklæring DE/EN/FR pdf (310 KB)
VDE Sertifikat DE/EN pdf (682 KB)

Tilbehør

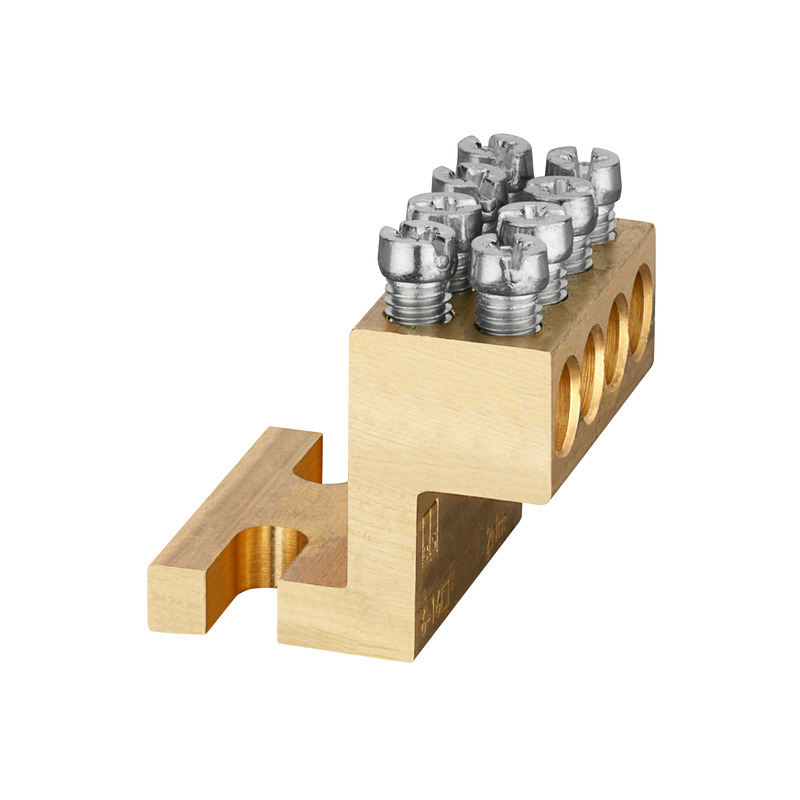

Bøssingklemme 1-polet, 4x16 mm² PVK 416

  • Dimensjoner : 30 x 30,5 x 42,3 mm
  • Produktnummer: 59341601



Potensial multipliseringsklemme, med 4 skrubare terminalforbindelser 6 - 16 mm² CU



CAD-data

CAD-data Last ned 3D-CAD-data

Din forespørsel

Din informasjon

Bedriftsdata

CAD-format

Anbudstekster

Lignende produkter

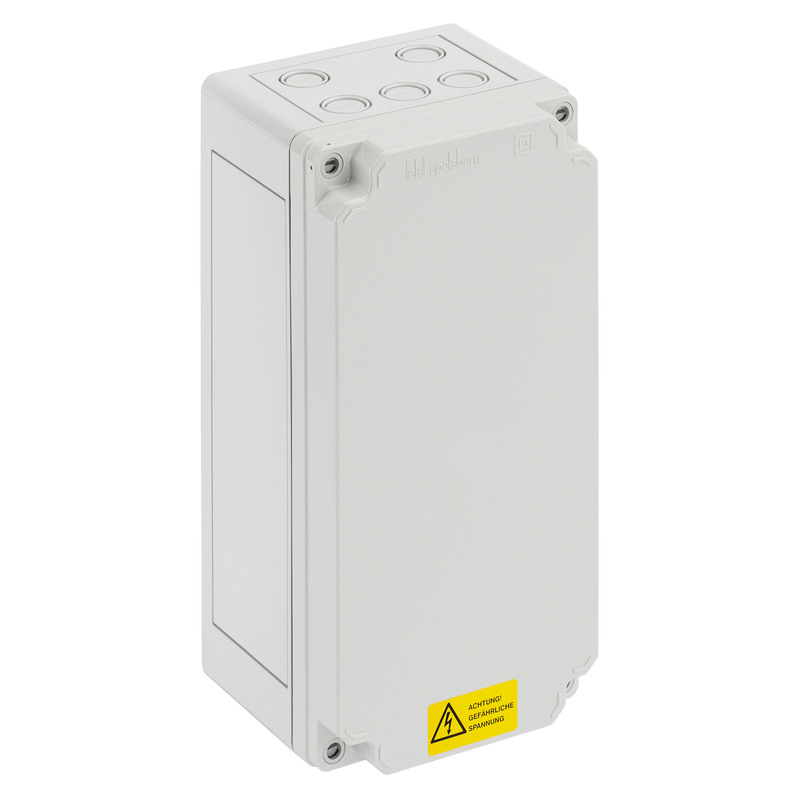

Multiboks for små kabelhus SVi H 12R-g
