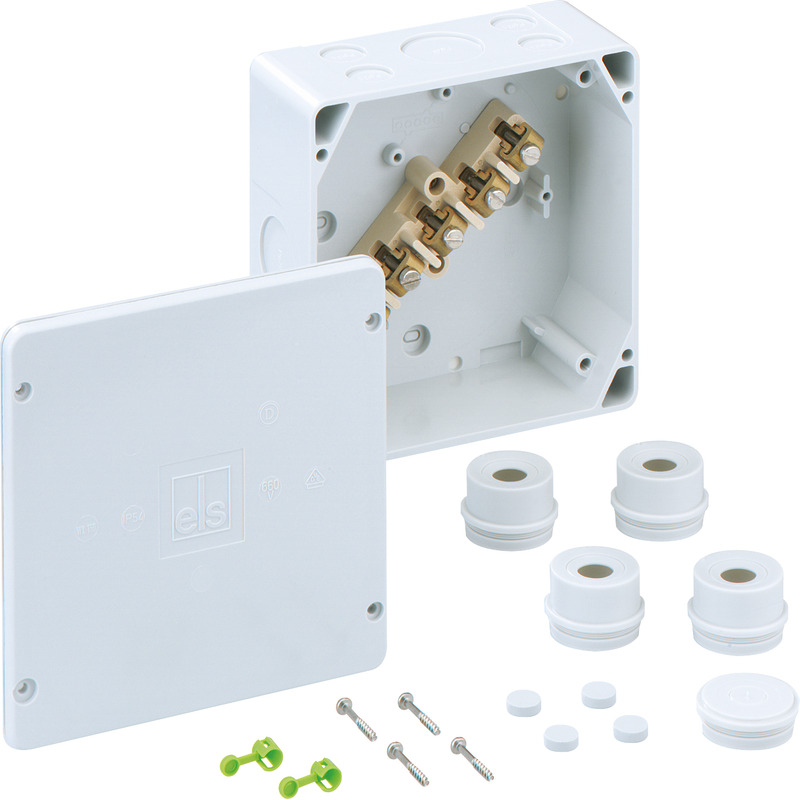

Forgreningsboks

WK 160-16²

Produktnummer: 41641201 | Dimensjoner: 165 x 165 x 76 mm

E-nummer: 1243016

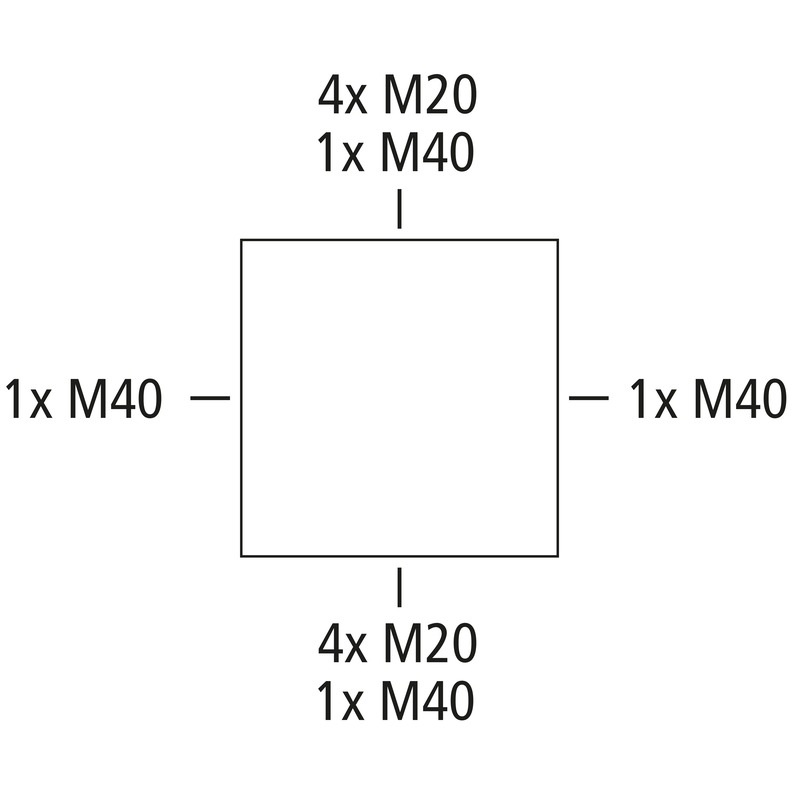

Forgreningsboks, med beskyttelsesklasse IP54, Nominelt tverrsnitt 16 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M40, (12 Side), innvendige feste-punkt, for standard innendørs installasjoner

grå, med skruklemme, 5-polet - 16 mm² (5 x 10² / 3 x 16²)

Vedlagt tilbehør:
4 Påmonteringsstuss  IP54 M40 tetningsområde 17 - 30 mm, 1 Skrukork M40, 1 Plomberingssett

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 16 mm²
Beskyttelsesklasse II
Beskyttelsesart IP54
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 165 mm
Lengde 165 mm
Høyde 76 mm
Vekt 0.861 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V0
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK05
kan plomberes nei
Dreiemoment for dekselskruen 1.8 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902040292
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tetning Termoplastisk elastomer
Materiale dekselskrue Stål

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES pdf (159 KB)

Dimensjonsblad

Dimensjonell tegning pdf (104 KB)
Dimensjonell tegning dxf (2 MB)
Dimensjonell tegning dwg (437 KB)
Dimensjonell tegning jpg (833 KB)

Sertifikat

UKCA Erklæring EN pdf (49 KB)
CE Erklæring DE/EN/FR pdf (311 KB)
VDE Sertifikat DE/EN pdf (597 KB)

Tilbehør

Denne artikkelen er arkivert!

Terminalblokk WK 160 KLS-16²

  • Dimensjoner : 38 x 120 x 32 mm
  • Produktnummer: 46051601

5x16 mm², for K3-, K4-EK-bokser



Koblingsklemme, Ui=400 V / 690 V



Anbudstekster

Lignende produkter

Denne artikkelen er arkivert!

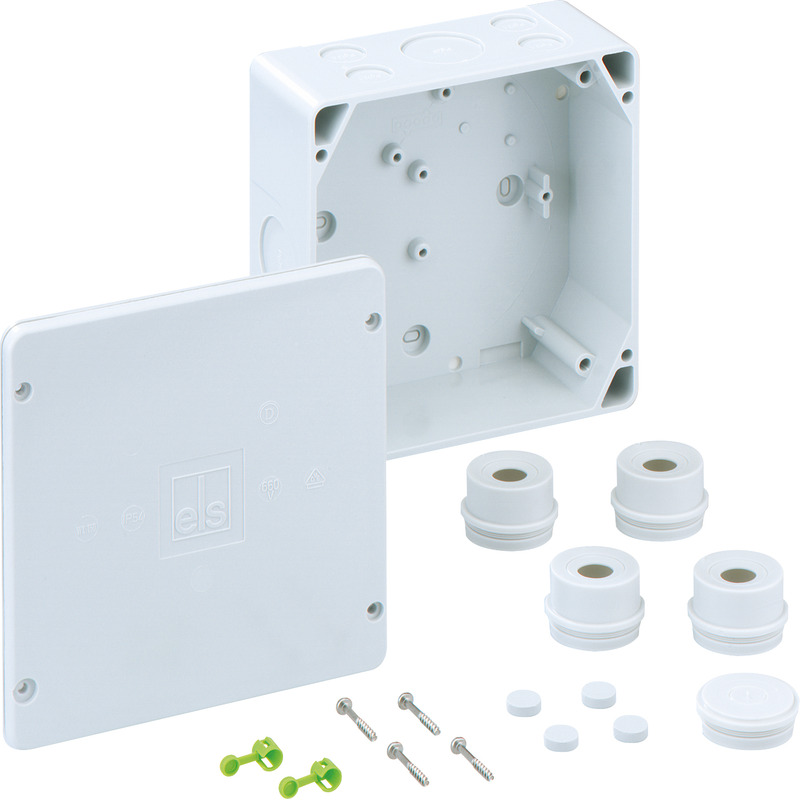

Forgreningsboks WK 160-L
