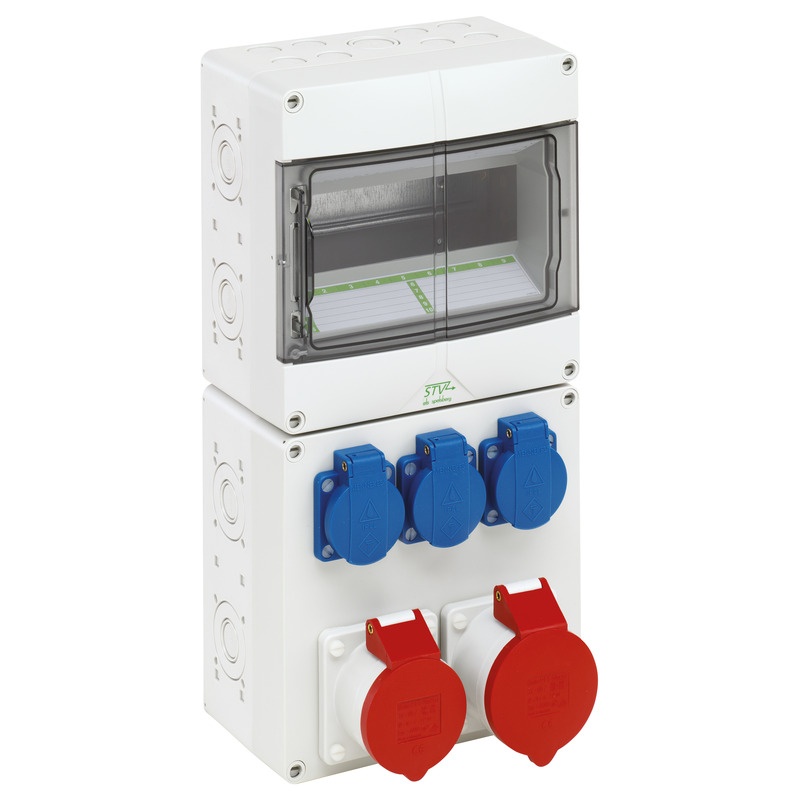

STV 923-S

Produktnummer: 72932301 | Dimensjoner: 200 x 400 x 122 mm

Stikkontakt-kombinasjon, med beskyttelsesklasse IP44, egnet for installering av kunden av skinnemonterte enheter, med integrerte stikkontakter forhåndskablet til PE/N-terminal, høy mekanisk belastningskapasitet, temperaturufølsom, kombinerbar, halogenfri

Tilgjengelige moduler: 9

utstyrt med:

3 x SCHUKO^®-stikkontakt (på forsiden), 230 V
1 x CEE-stikkontakt (på forsiden), 16 A, 400 V
1 x CEE-stikkontakt (på forsiden), 32 A, 400 V

Vedlagt tilbehør:

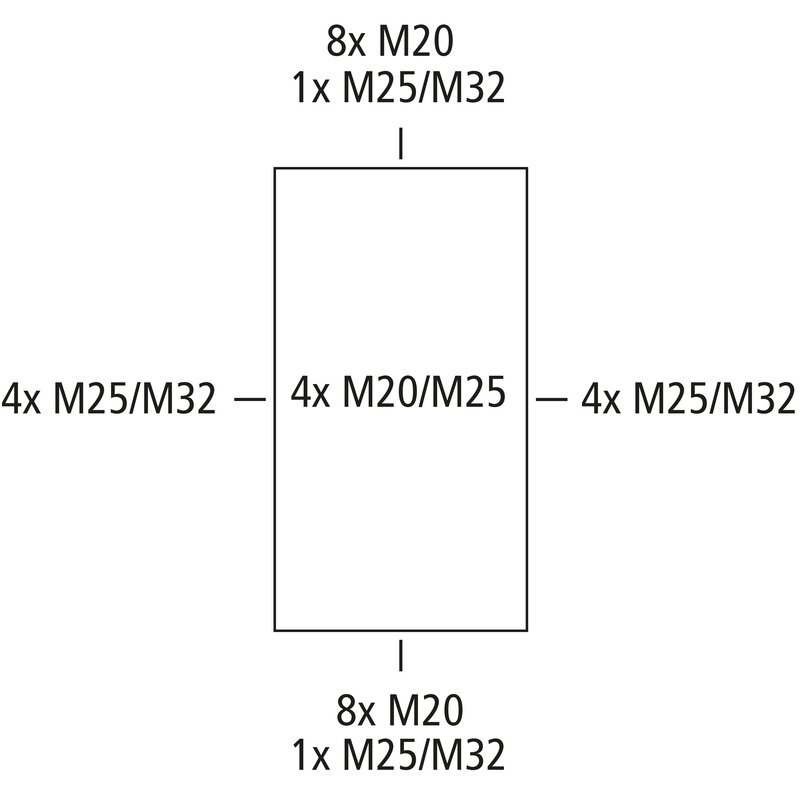

Påmonteringsstuss: 2x M25, 2x M32, Skrukork, Dekke- og skriftstrimler

Finn grossist

Elektrisk utstyr

SCHUKO^®-stikkontakt (på forsiden), 230 V	3
CEE-stikkontakt (på forsiden), 16 A, 400 V	1
CEE-stikkontakt (på forsiden), 32 A, 400 V	1

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
Beskyttelsesklasse	II
Beskyttelsesart	IP44
Antall N-potensiale	1
Antall rekker	1
Antall avstandsenheter	9
Antall avstandsenheter per rekke	9
med N-klemme	ja
med PE-klemme	ja

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	200 mm
Lengde	400 mm
Høyde	122 mm
Vekt	2.39 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	850 °C

mekaniske egenskaper

Monteringstype	Veggmontering
Slagfasthet	IK08

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902934683
Packing Unit Code	C62
ETIM Class	EC000379
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat, glassfiberforsterket
Materiale tetning	Polyuretan
Materiale dekselskrue	Polyamid, glassfiberforsterket
Materiale vippevindu	Polykarbonat
